今天我们来做一道训练题， ，， ，，，，，使用阵列下令绘制如图所示的带角度的矩形阵列。。。。。。各人可以先下手画一画， ，， ，，，，，小编下面先容其中一种绘制要领。。。。。。
1、 首先， ，， ，，，，，各人翻开中望CAD软件

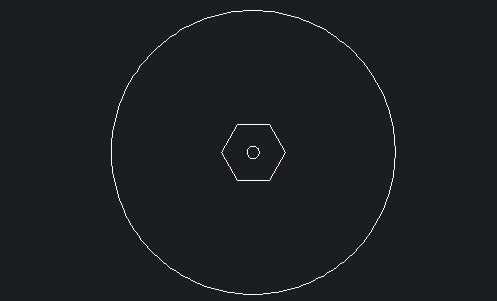

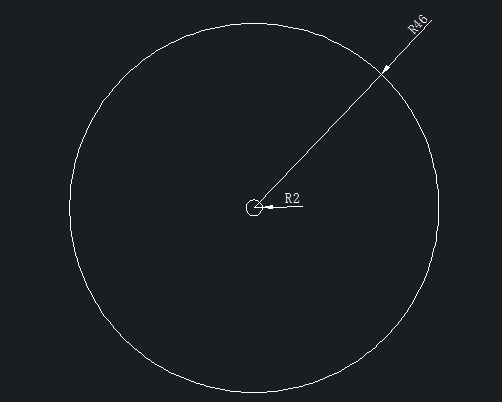

2、 在绘图区域选择合适的一点为圆心， ，， ，，，，，绘制半径为46和2的圆
3、 点击【绘图】-【多边形】按钮， ，， ，，，，，绘制一个正六边形， ，， ，，，，，绘制六边形时选择外切于圆， ，， ，，，，，圆的半径为9
4、 在绘图区域输入ARRAY下令， ，， ，，，，，翻开如图所示的阵列对话框

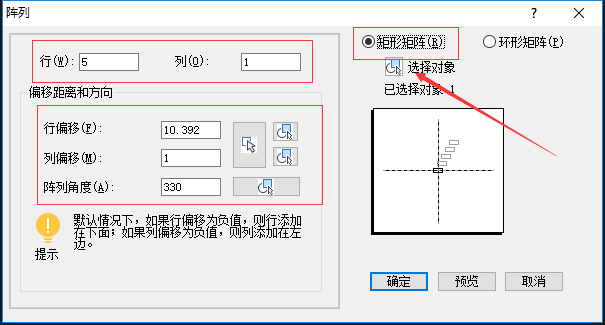

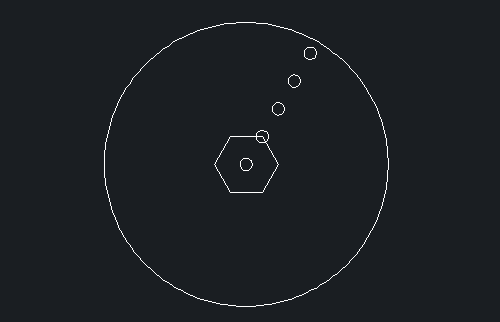

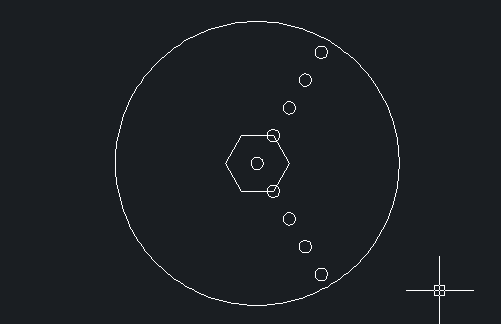

5、 在阵列对话框选择矩形矩阵， ，， ，，，，，然后选择直径为4的圆为阵列工具， ，， ，，，，，其他设置如上图所示， ，， ，，，，，绘制出如图所示的矩形阵列
6、 再次执行阵列ARRAY下令， ，， ，，，，，阵列相关数据设置以及效果如图

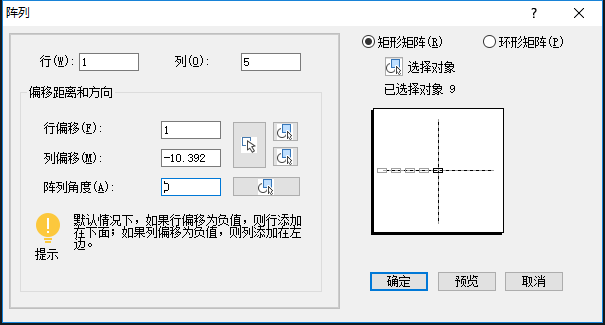

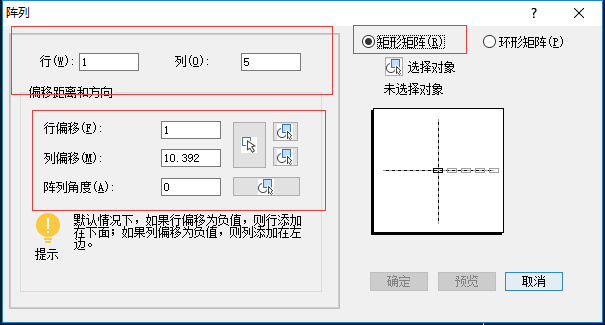

7、 操作同上， ，， ，，，，，相关设置如下：
8、 此时选择的阵列工具如图中黄色部分所示

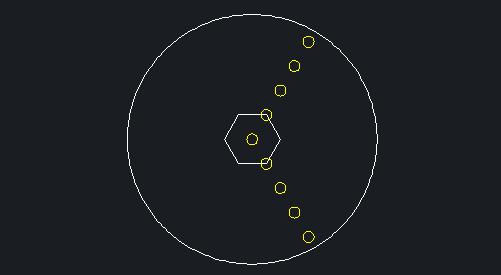

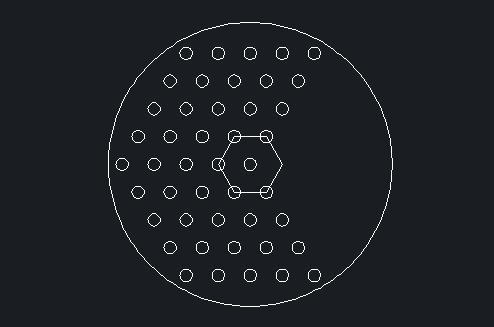

9、 绘制效果如图

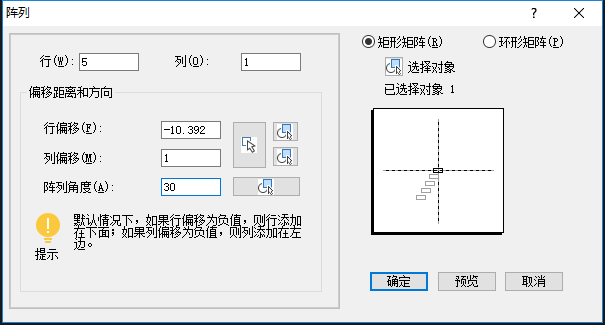

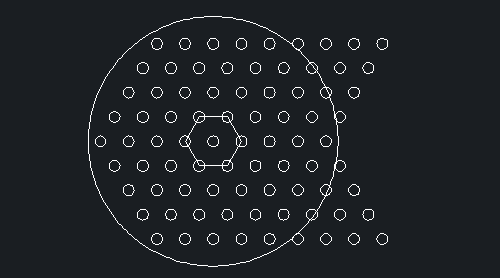

10、 操作同上， ，， ，，，，，相关设置如下：
11、 此时选择的阵列工具跟第8个办法相同， ，， ，，，，，绘制效果如下：
12、 删除多余的图形， ，， ，，，，，获得下图：

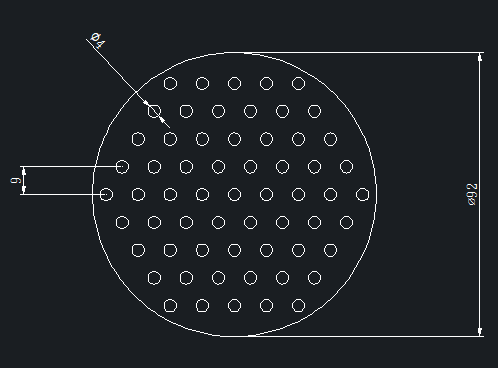

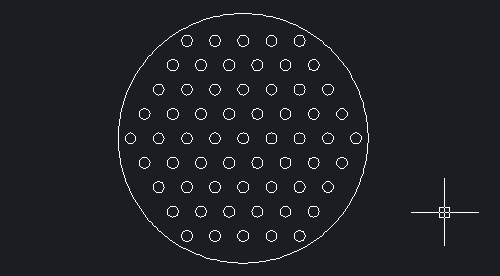

13、 最后给图形标注， ，， ，，，，，即可在CAD中完成带角度的矩形阵列的图形绘制
