如图所示，，，，，，绘制如下要求的图形：大圆直径为40，，，，，，外面困绕两两相切的八个小圆。。。。。。
一样平常来说，，，，，，在现实运用中，，，，，，用CAD绘制图形都需要绘制一定的辅助线，，，，，，本题也不破例。。。。。。各人可以先自己下手画一画，，，，，，想一想借助什么图形来绘制。。。。。。下面小编就来先容一下详细的绘制要领。。。。。。
1、 首先，，，，，， 各人翻开中望CAD软件

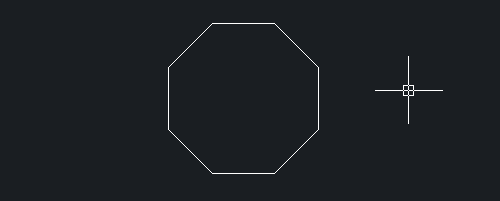

2、 视察效果图，，，，，，外面的小圆半径两两相连的话是一个正八边形，，，，，，因此我们思量借助正八边形来绘制图形。。。。。。在CAD绘图区域任一位置绘制一个正八边形

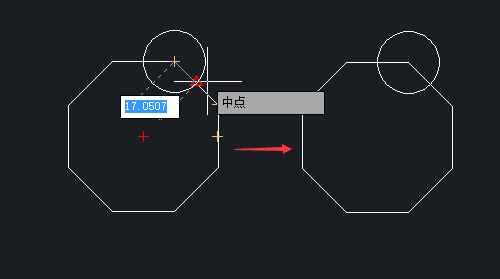

3、 点击【绘图】-【圆】下令，，，，，，以八边形的其中一个角点为圆心，，，，，，八边形边长度的一半为半径绘制一个圆

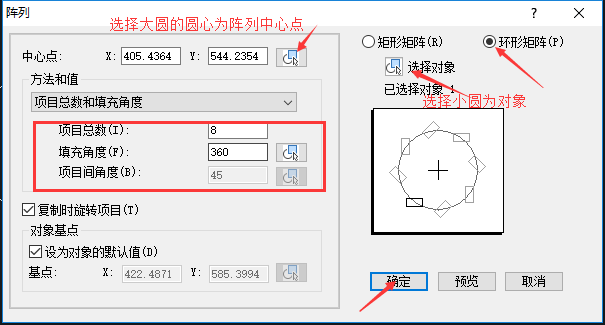

4、 点击【修改】-【阵列】按钮，，，，，，翻开如图所示对话框，，，，，，相关设置如图：

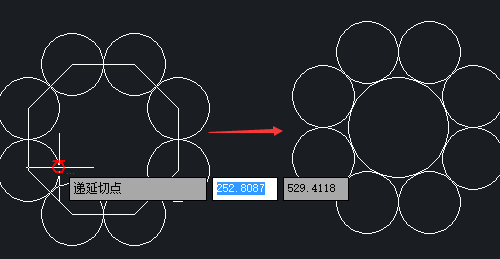

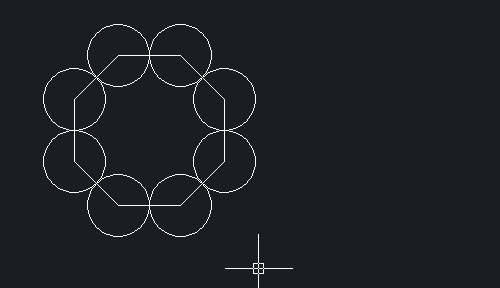

5、 点击“确定”，，，，，，即可获得下图

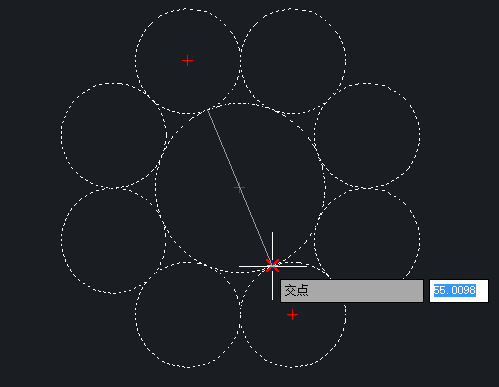

6、 点击【绘图】-【圆】-【相切、相切、相切】按钮，，，，，，绘制相切于小圆内部的一个圆；；；；；同时删除辅助线

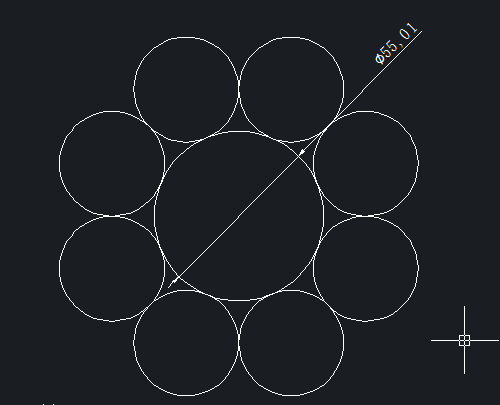

7、 标注大圆，，，，，，可以发明，，，，，，此时大圆的直径并不是40

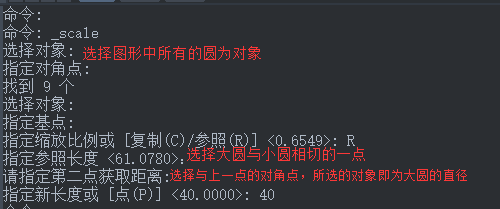

8、 点击【修改】-【缩放】按钮，，，，，，下令窗口显示操作如下：
9、 在使用缩放下令时，，，，，，指定参照长度的办法如图：

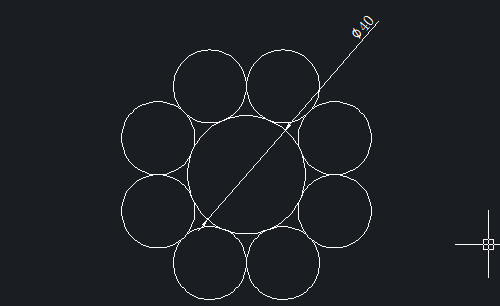

10、 最后在CAD中就画出了按要求所示的图形
