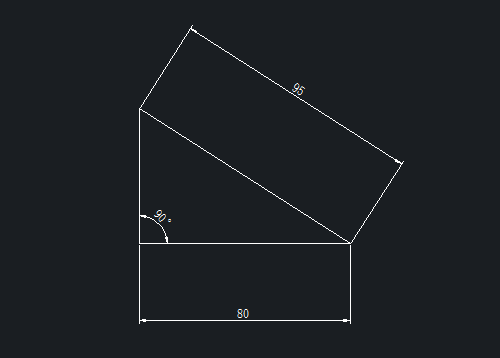

本节做一道如下的绘图训练 ，，，，，学习在绘图历程中借助辅助线绘图。。。。。 。如下图所示 ，，，，，绘制一个直角三角形：一条直角边为80 ，，，，，斜边为95
1、 首先 ，，，，，各人翻开中望CAD软件

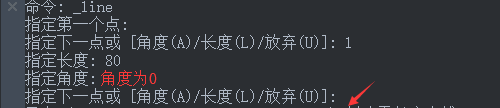

2、 点击【绘图】-【直线】按钮 ，，，，，绘制一条长度为80的水平直线 ，，，，，下令窗口显示操作如下：

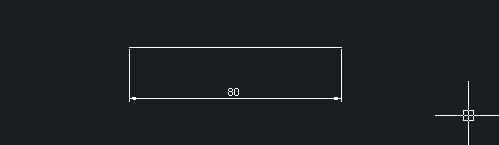

3、 绘制的直线如图所示

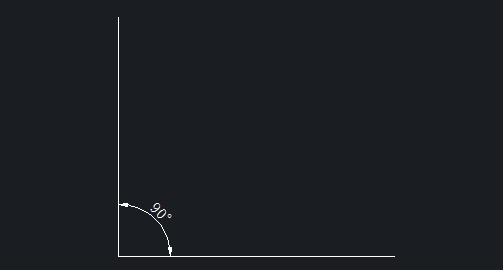

4、 再次执行【直线】下令 ，，，，，以直线左端点为起点 ，，，，，绘制一条合适长度的竖直直线

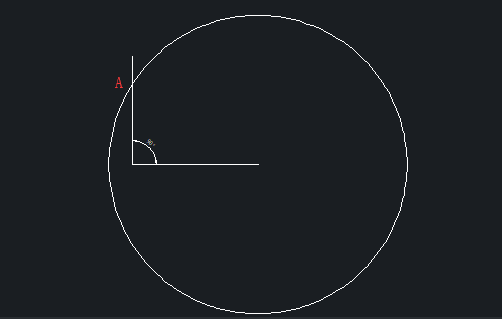

5、 点击【绘图】-【圆】下令 ，，，，，以水平直线的右端点为圆心 ，，，，，绘制半径为95的圆

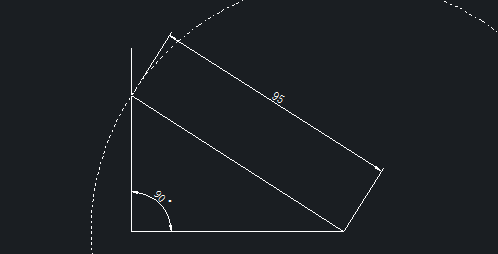

6、 如上图所示 ，，，，，半径为95的圆与竖直直线相交于点A ，，，，，点击【绘图】-【直线】下令 ，，，，，毗连点A与水平直线右端点 ，，，，，获得下图 ，，，，，三角形的斜边即为圆的半径

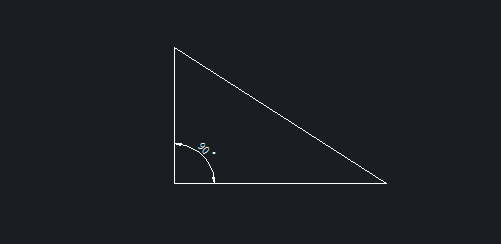

7、 点击【修改】-【修剪】按钮 ，，，，，即可在CAD中绘制出响应的图形
