前面我们已经学习了怎样绘制锅盖主体，，，，，，，，接下来我们就来完成锅盖的绘制。。。。。。。。下面是详细的操作办法：
1、 首先，，，，，，，，各人翻开中望CAD软件

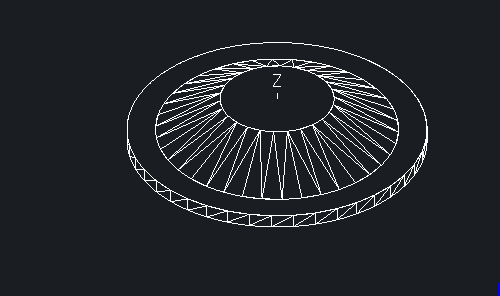

2、 翻开绘制好的锅盖主体文件

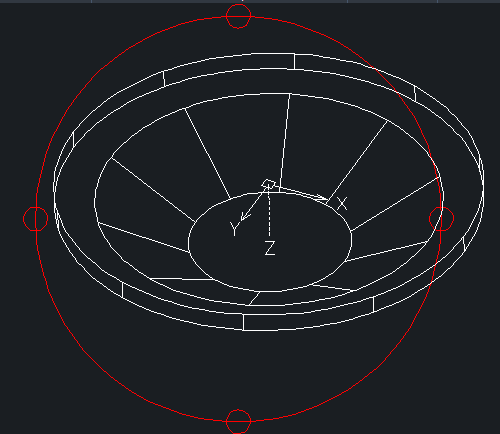

3、 点击【实体】-【视察】-【动态视察】按钮，，，，，，，，在动态视察情形下调解视图的角度，，，，，，，，使实体的最大面朝上，，，，，，，，如图所示

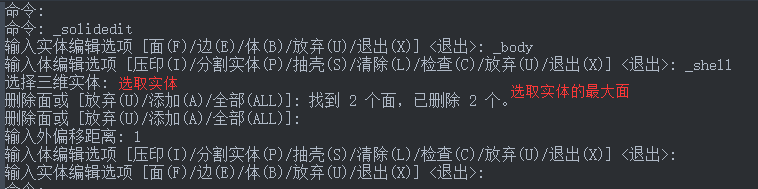

4、 点击【实体】-【实体编辑】-【抽壳】按钮，，，，，，，，对锅盖举行抽壳处置惩罚，，，，，，，，抽壳厚度为1，，，，，，，，下令栏显示操作如下：

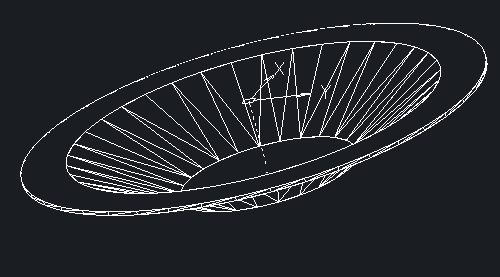

5、 抽壳后的锅盖如图：

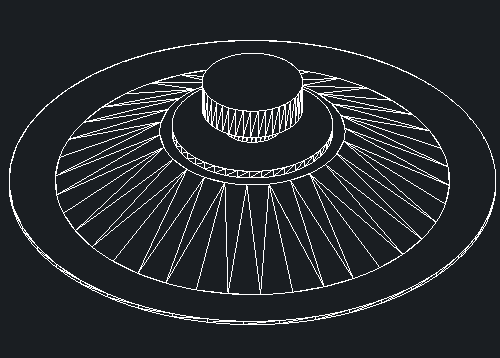

6、 将视图切换至西南等轴测模式。。。。。。。。点击【实体】-【图元】-【圆柱体】按钮，，，，，，，，绘制圆柱体，，，，，，，，其底面圆心为（0，，，，，，，，0，，，，，，，，20.5），，，，，，，，底面半径为20，，，，，，，，高度为2 ；；；； ；再次执行【圆柱体】下令，，，，，，，，绘制底面圆心坐标为（0，，，，，，，，0，，，，，，，，22.5），，，，，，，，半径为7.5，，，，，，，，高度为5的圆柱体 ；；；； ；以及底面圆心坐标为（0，，，，，，，，0，，，，，，，，27.5），，，，，，，，半径为12.5，，，，，，，，高度为8的圆柱体。。。。。。。。消隐后效果如图

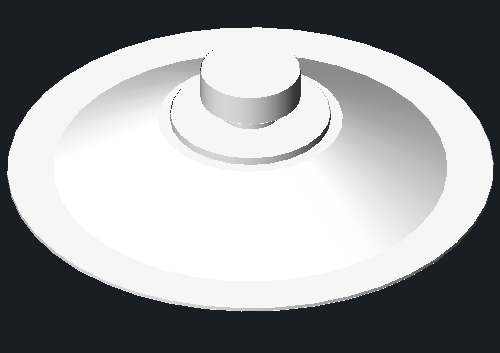

7、 点击【视图】-【布尔运算】-【并集】按钮，，，，，，，，将图中所有的实体举行并集运算，，，，，，，，在CAD中着色效果如图：
