CAD在机械制图方面有着很是普遍的应用，，，，，在绘制零件等器械上十分便当。。。。。。。今天我们就来学习下怎么用CAD绘制零件平面图吧！

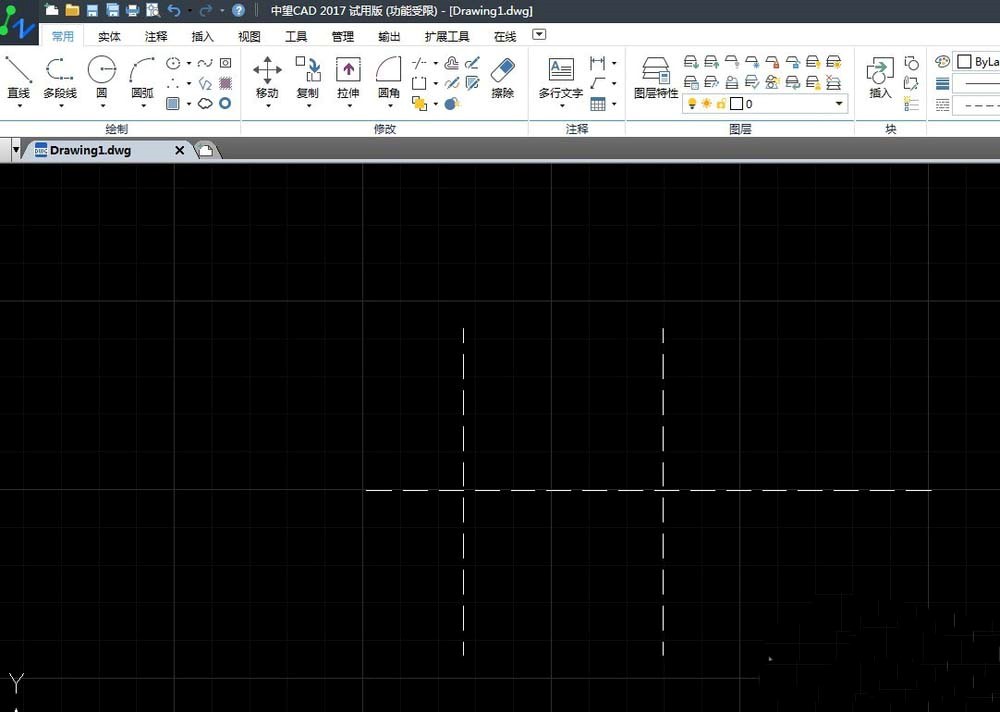

1.翻开CAD软件，，，，，先用虚线绘制中心线，，，，，虚线中心点与中心点的距离可以自由设置，，，，，这里取53mm.

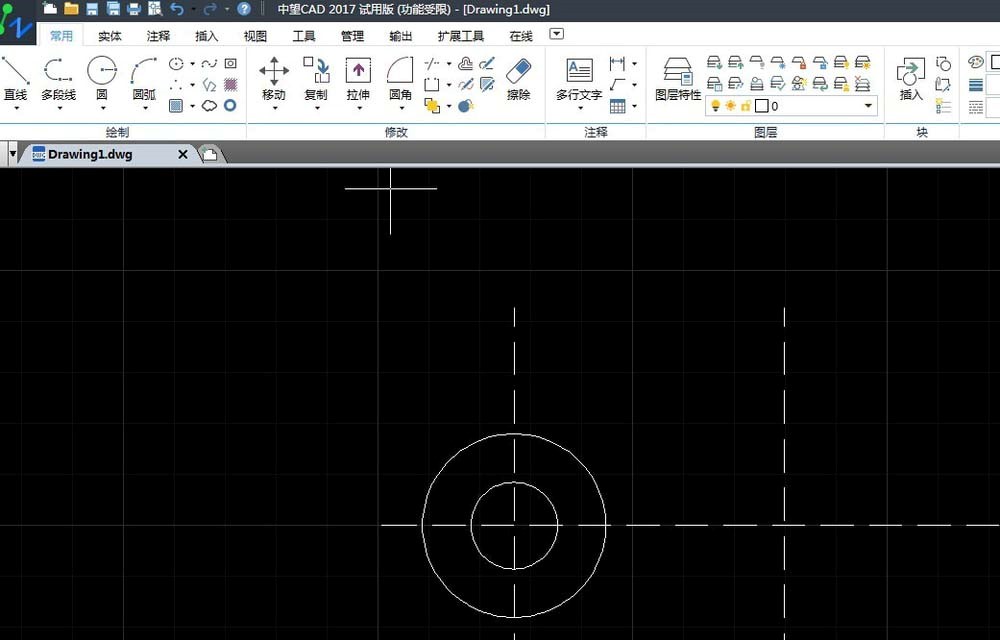

2.最先绘制零件图形。。。。。。。以左边的中心点为圆心，，，，，划分选择直径17、36绘制两个同心大圆。。。。。。。

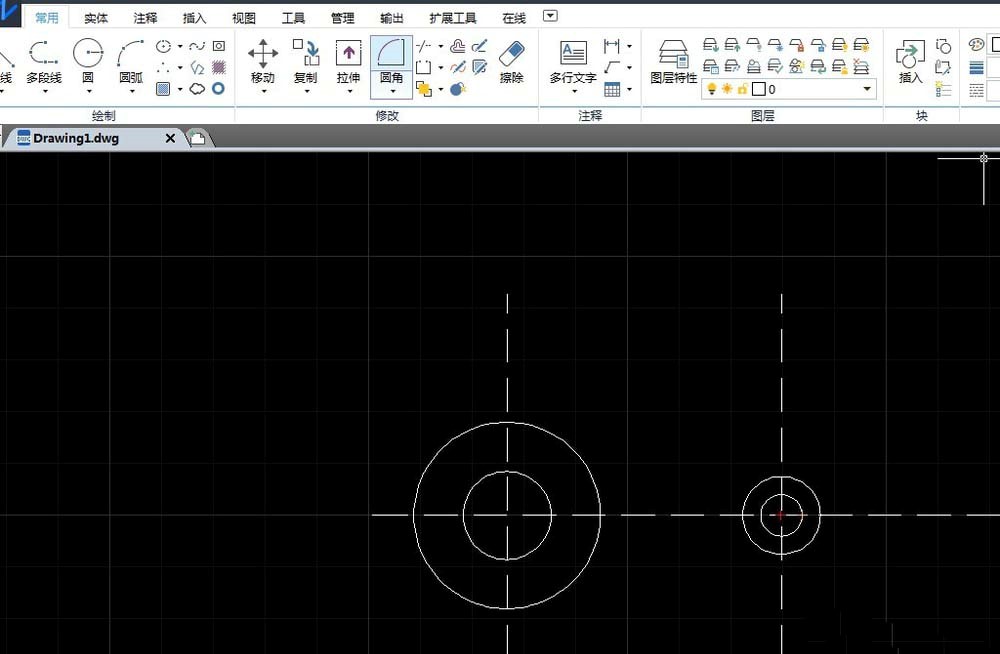

3.以右边的中心点为圆心，，，，，选取直径8、15绘制同心的两个小圆。。。。。。。

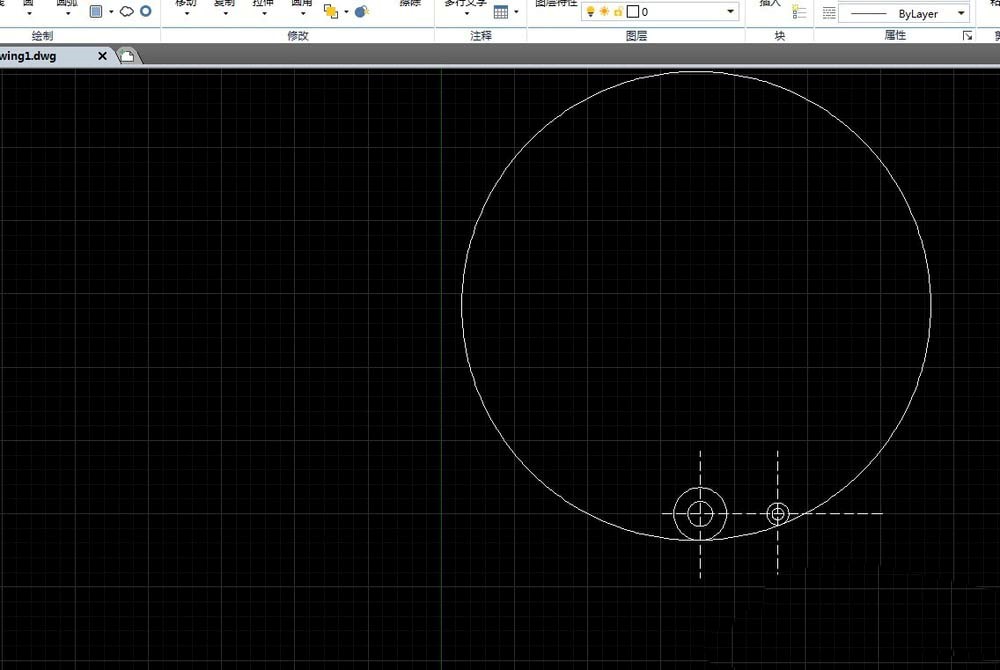

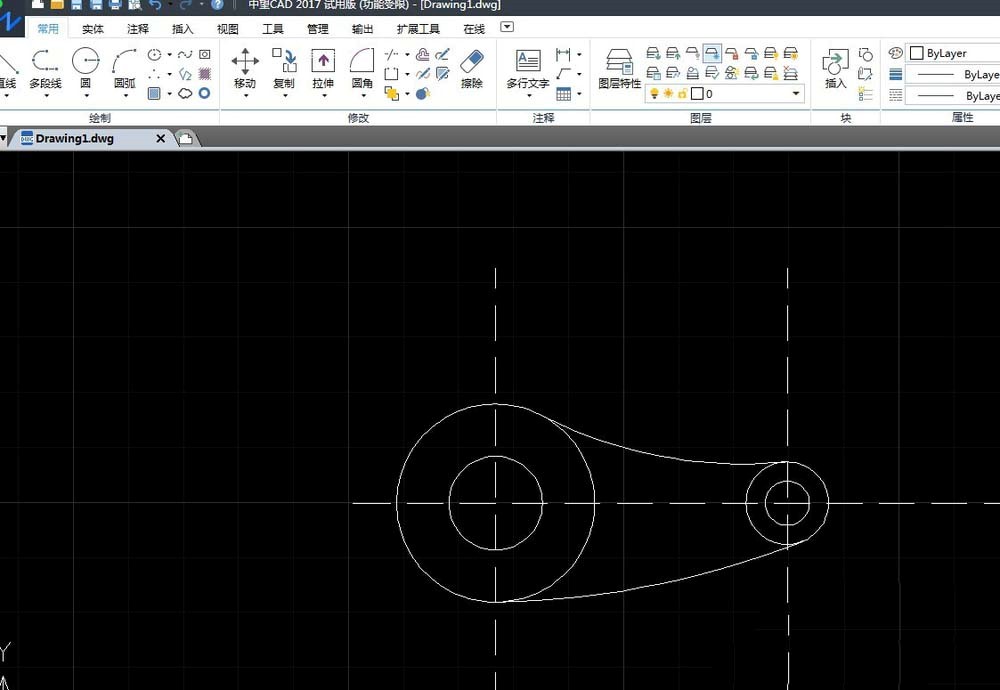

4.为了把大圆和小圆毗连起来，，，，，这边要先画一个半径为160的外切的大圆，，，，，详细效果如下图所示。。。。。。。

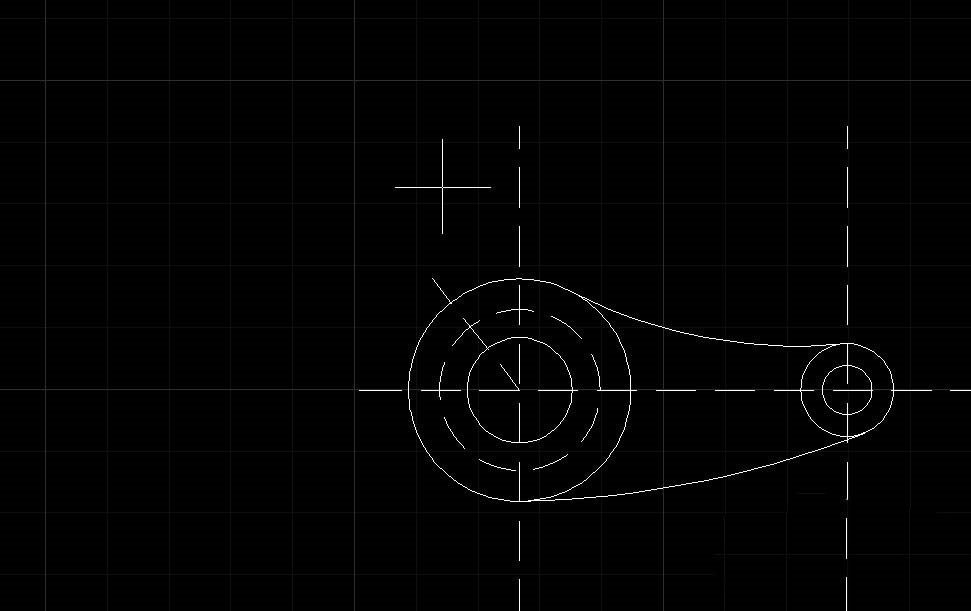

5.凭证需要裁剪去不需要的部分，，，，，获得下图图形。。。。。。。

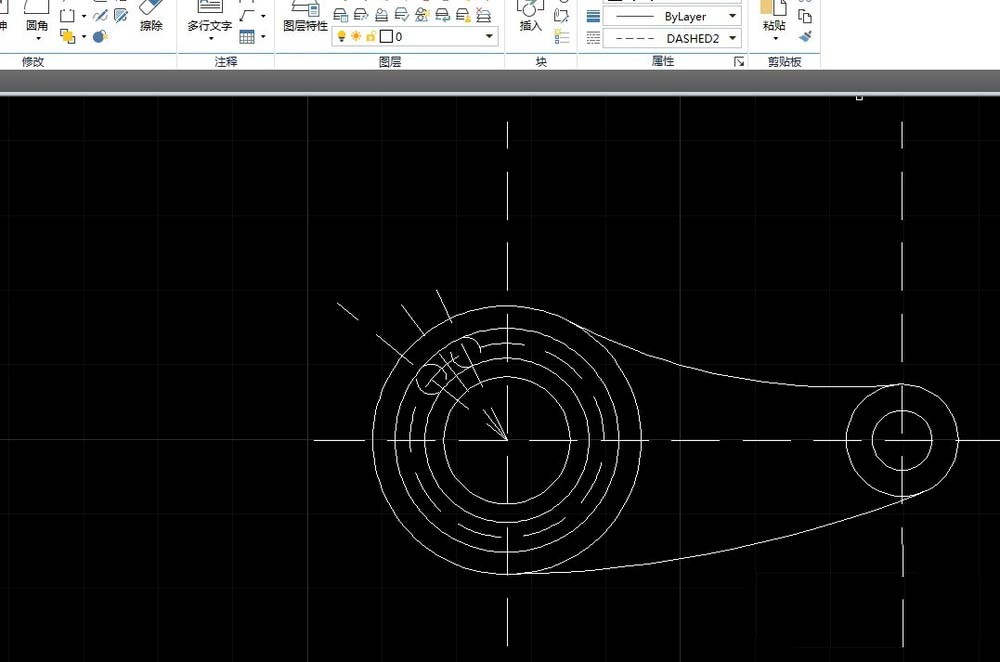

6. 然后我们再绘制一条128度的直线，，，，，115度的直线，，，，，一条141度的直线，，，，，找到中心孔的中心点，，，，，画一个R11的圆，，，，，R15的圆，，，，，找到两个边，，，，，然后绘制双方的圆圆

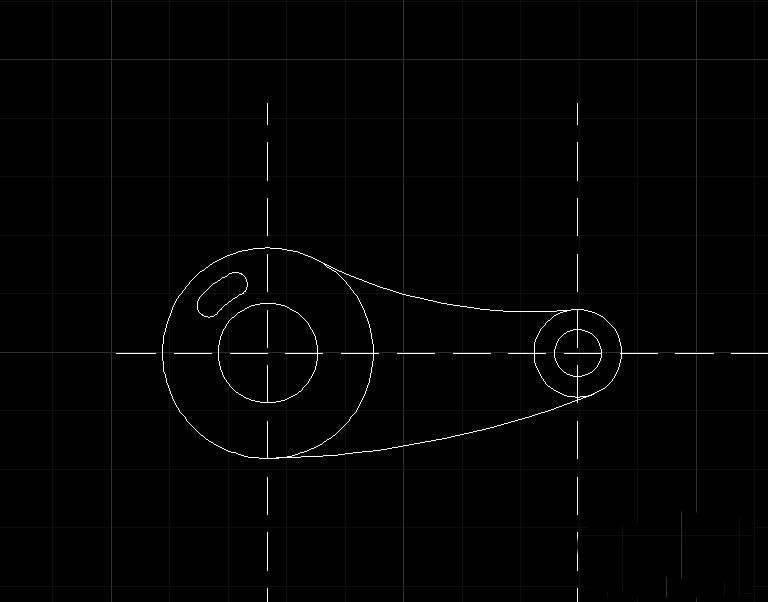

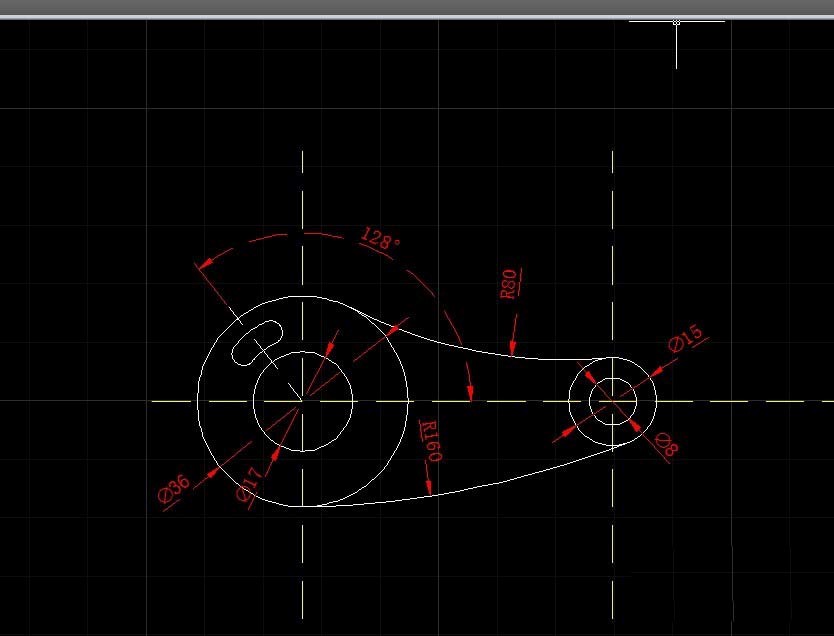

7.再次使用裁剪工具将不需要的部分去除掉，，，，，获得下面的最终效果。。。。。。。
怎么样？？？ ？？是不是很酷呢？？？ ？？赶忙下手来试试吧~
