怎么用CAD画鱼？？？？？？？
CAD除了在机械制图方面有着主要的作用，， ，， ，在一样平常生涯中也有着它奇异的用处 。。 。。。。。 。今天我们就来学习下怎么用CAD画鱼吧！

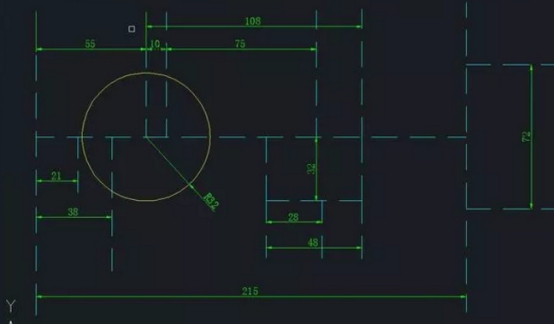

1.确定“鱼”在视图上的大致位置，， ，， ，然后绘制如下的基本尺寸线 。。 。。。。。 。

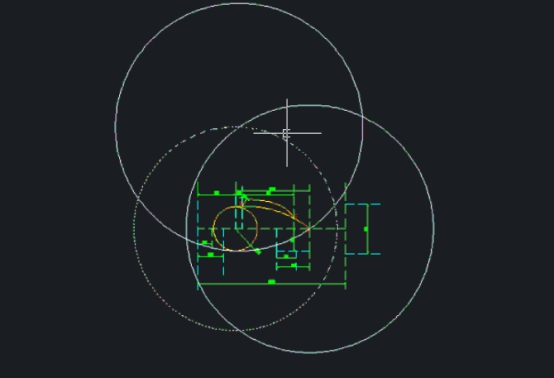

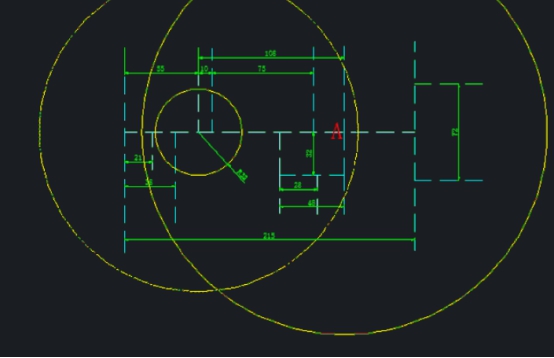

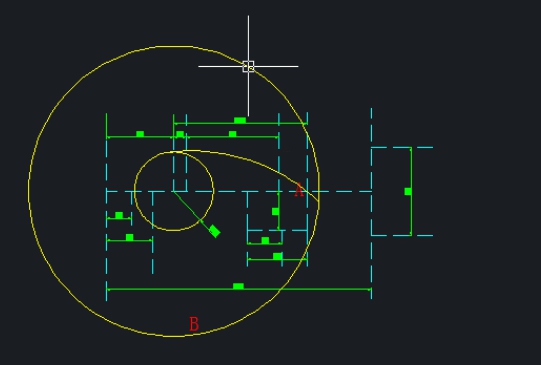

2.以上图中半径为32的圆的圆心作半径为118的同心圆（作为辅助），， ，， ，以A点为圆心，， ，， ，再绘制一个半径为150的辅助圆与半径118的辅助圆交于B点；；；；；；以B点作半径为150的圆 。。 。。。。。 。
3.完成操作后把上述的两个辅助圆删除，， ，， ，用修剪删掉不需要的线条，， ，， ，保存下图所示的圆弧部分 。。 。。。。。 。

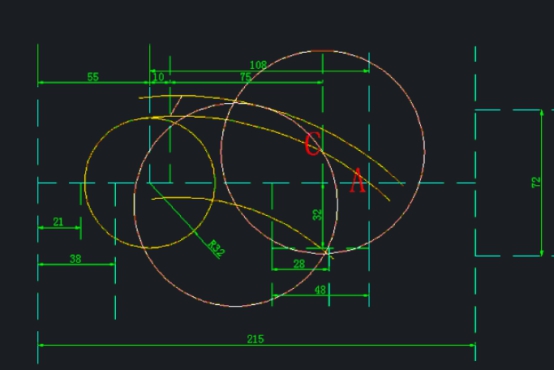

4.对上述保存的圆弧举行向上偏移10，， ，， ，然后再将获得的新圆弧往下偏移50；；；；；；从D点做一条角度和竖直线夹角为30°的直线，， ，， ，以C点为圆心绘制一个半径为50的辅助圆与第二条圆弧交于E点，， ，， ，并以该点为圆心做半径为50的圆 。。 。。。。。 。
5.举行适当修剪 。。 。。。。。 。

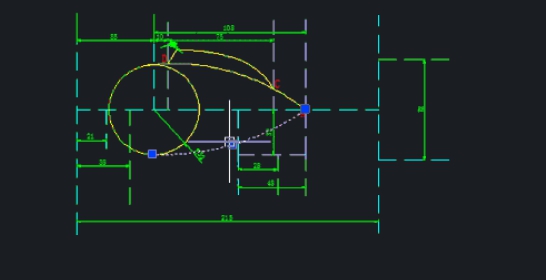

6.以半径32的圆的圆心画半径为148的辅助圆，， ，， ，然后以A点为圆心做半径为180的辅助圆与上一圆交于点E；；；；；；以E点为圆心，， ，， ，半径为180作圆，， ，， ，过A点与半径32的圆相切于点F 。。 。。。。。 。

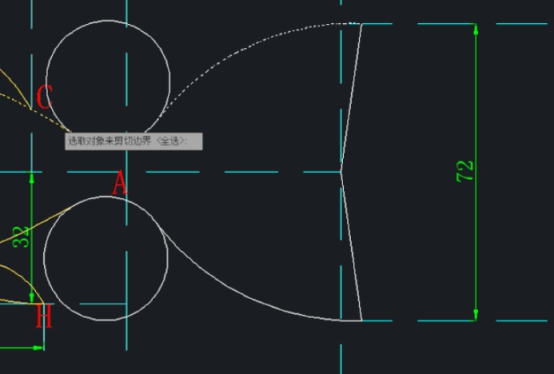

7.适当修剪后就获得鱼身的大致轮廓啦！

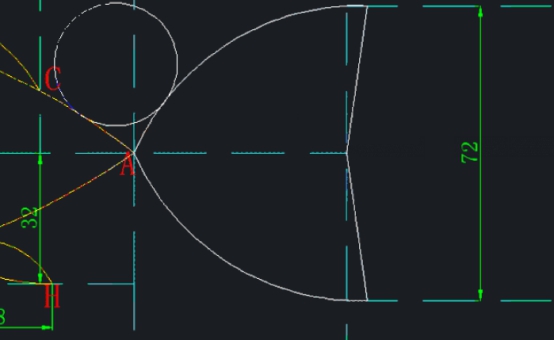

8.在端点处画两条角度划分为82°和-82°的直线，， ，， ，并以起点、端点、半径的方法绘制两条圆弧，， ，， ，半径为60,；；；；；；然后以相切、相切、半径的方法作半径为15的圆 。。 。。。。。 。
9.对多余线条举行修剪 。。 。。。。。 。

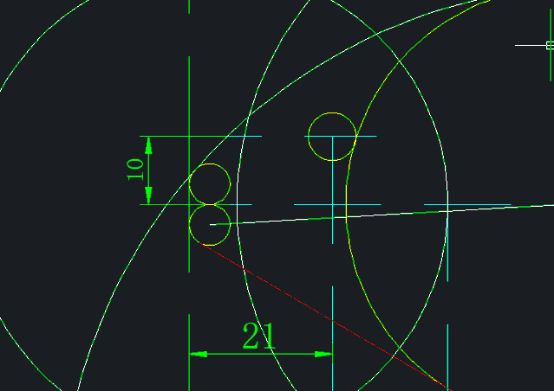

10.以半径为32的圆的圆心为圆心画一个半径为48的辅助圆，， ，， ，绘制鱼的眼睛和嘴部分，， ，， ，并举行适当修剪 。。 。。。。。 。

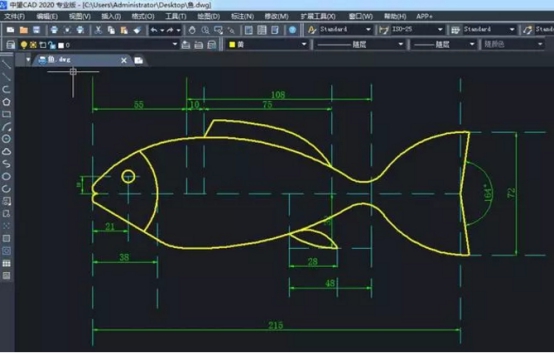

11.最终效果如下 。。 。。。。。 。
你学会了吗？？？？？？？历程稍微有点重大，， ，， ，绘图的时间要小心哦~
