怎么用CAD画烟灰缸？？？？？ ？？
烟灰缸关于宽大烟民来说是再熟悉不过的工具了，，，，，可是你知道怎么用CAD来画烟灰缸吗？？？？？ ？？下面就来学习一下！

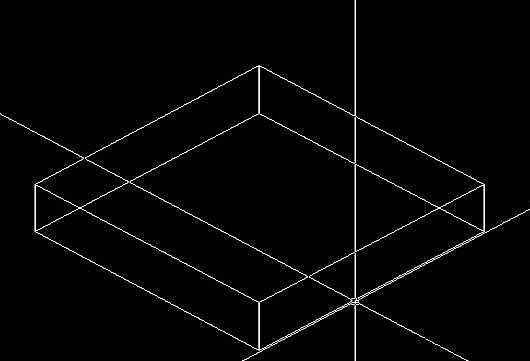

1.翻开CAD软件，，，，，在XY平面先绘制一个矩形，，，，，输入“rectangle”-“@100,100”，，，，，执行“extrude”下令使矩形的高度拉伸为20，，，，，获得100*100*20的长方体。。。。。。

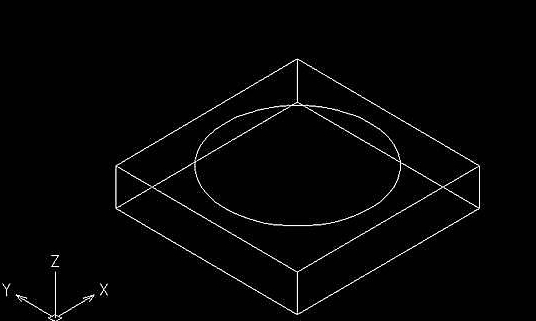

2.如下图，，，，，在平面上绘制一个半径为40的圆，，，，，并对该圆执行“extrude”拉伸下令，，，，，选中后输入-15的高度，，，，，角度设置为20.。。。。。。

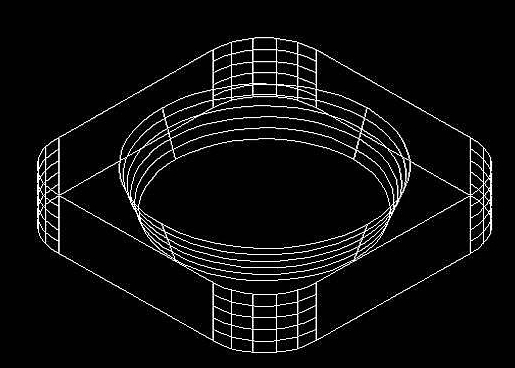

3.执行“subtract”差集下令，，，，，将长方体选中，，，，，然后选择圆锥台，，，，，单击回车，，，，，此时长方体里的圆锥台就被挖去啦。。。。。。接着对长方体的四个边执行倒角下令。。。。。。

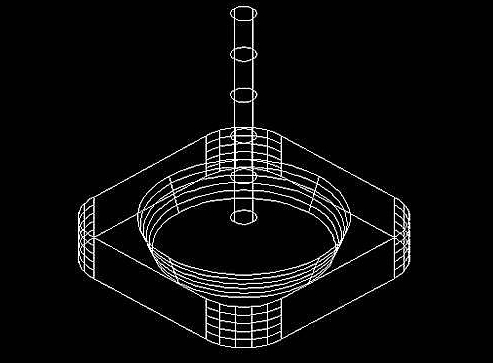

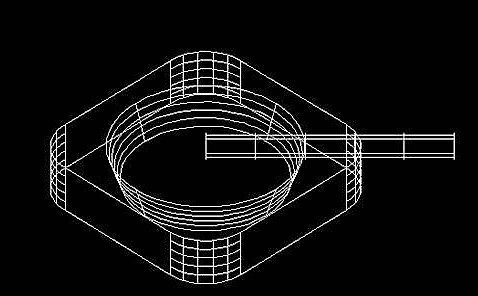

4.接下来就要做烟灰缸的四个凹槽啦。。。。。。以前面绘制的圆的圆心为新的圆心绘制一个半径为5、高为100的圆柱体。。。。。。

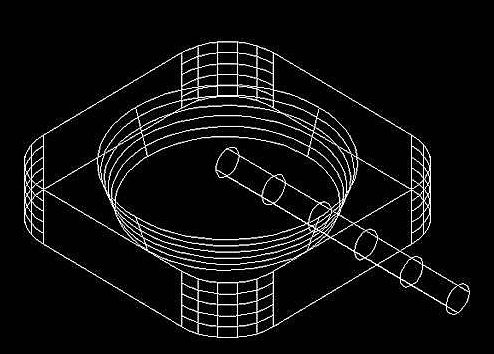

5.对该圆柱体先后执行三维旋转下令和二维旋转下令，，，，，使其先沿Y轴三维旋转90°后再二维旋转45°。。。。。。

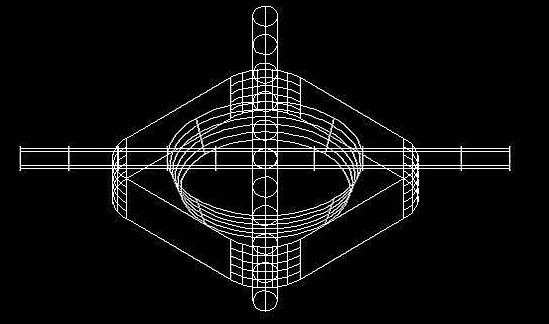

6.执行阵列下令使圆柱体酿成4个，，，，，漫衍在长方体的四角。。。。。。

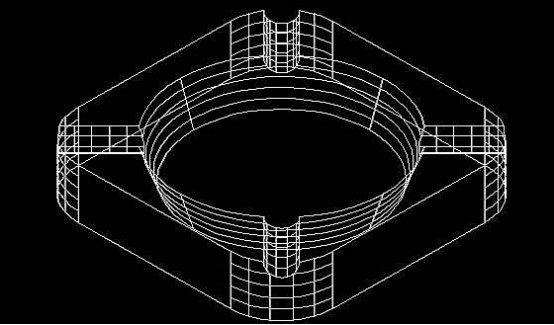

7.再次执行差集下令就可以看到四角的半圆槽已经被挖去了。。。。。。

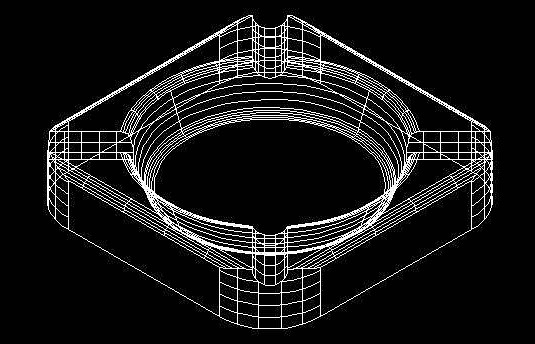

8.将除四个半圆槽外的其他边线执行倒圆角R3

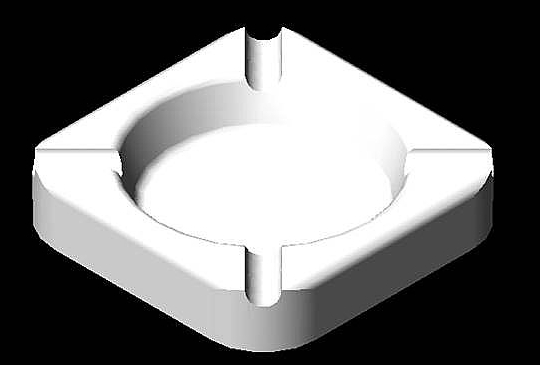

9.执行渲染下令后就获得最终效果啦！
是不是感受还挺容易操作的？？？？？ ？？赶忙下手试试吧！
