三通管在一样平常生涯中有着很是普遍的应用 ，，， ，，在机械零件制图中不可阻止的会泛起 ，，， ，，下面我们就来学习一下！
1.执行box下令 ，，， ，，——中心点——L——60、120、60

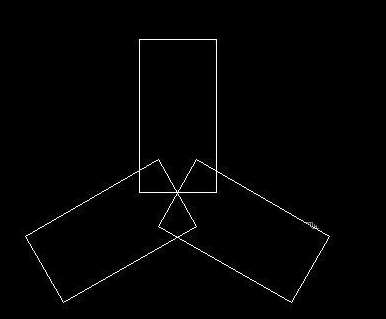

2.执行阵列下令 ，，， ，，数目为3。 。 。。。

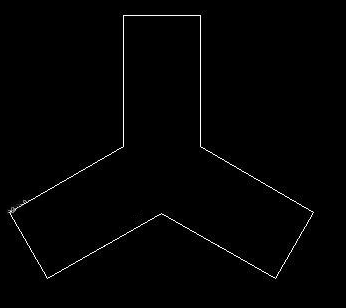

3.执行union下令 ，，， ，，对上述图形举行合并。 。 。。。

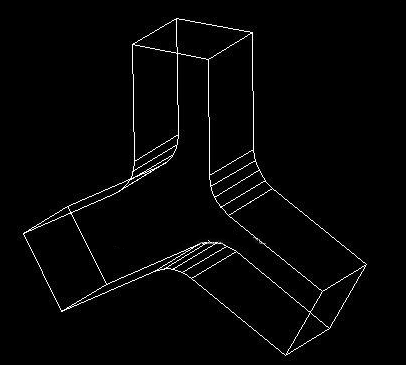

4.执行两次圆角下令 ，，， ，，R均为30。 。 。。。

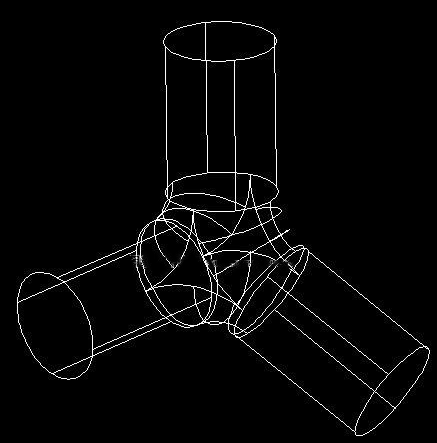

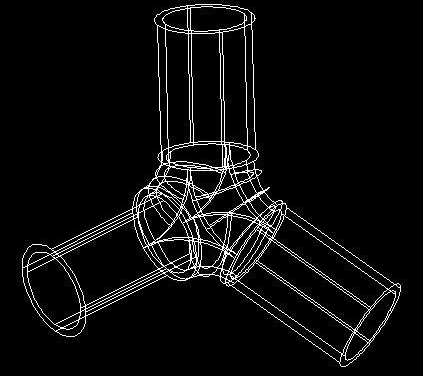

5.执行抽壳下令 ，，， ，，选择“自由动态视察”转动 ，，， ，，将3个面删除 ，，， ，，并以5位单位举行偏移。 。 。。。

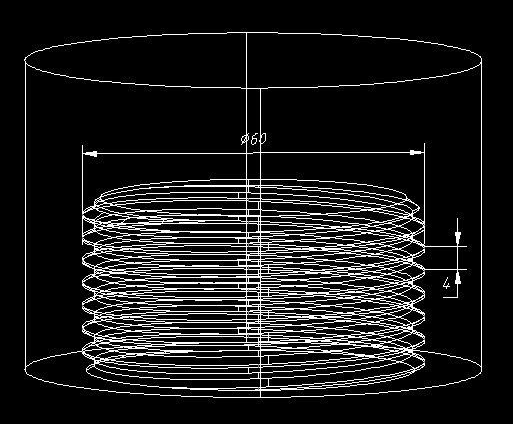

6.剩下的就是绘制它的螺纹部分：先用程序绘制一个实体螺纹 ，，， ，，在其外部做一圆柱体 ，，， ，，执行差集下令后即可获得内螺纹效果 ；； ；；； ；；

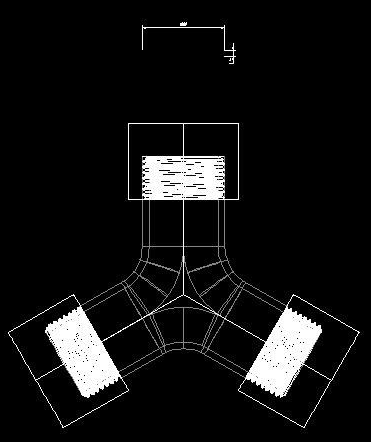

7.将其移动到合适的位置并举行阵列。 。 。。。

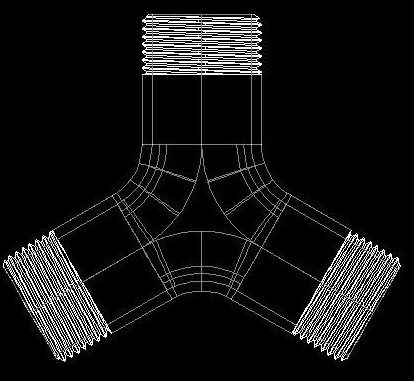

8.最后执行差集下令三通管就绘制完成啦！
