我们前面学习过了许多CAD三维绘图的教程，，，，，不知道各人掌握了没有呢？？？？？？今天再给各人分享一个案例，，，，，学习下怎么用CAD绘制酒壶吧！效果如下：
1.翻开CAD软件，，，，，绘制酒壶的大致轮廓，，，，，为了便于操作可以将壶身、壶把、壶嘴、提手分图层绘制哦。。 。。。。。。

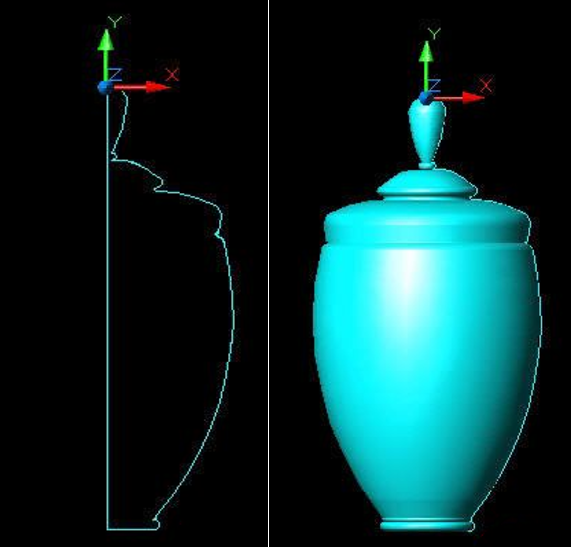

2.关闭其他图层，，，，，只显示壶身图层，，，，，去掉其另外一半并将其绘制成关闭的多段线图形，，，，，将UCS移动到壶顶，，，，，执行绘图-实体-旋转下令，，，，，指定Y轴为旋转轴，，，，，角度为360°，，，，，完成后就可以看到壶身已经做好了！

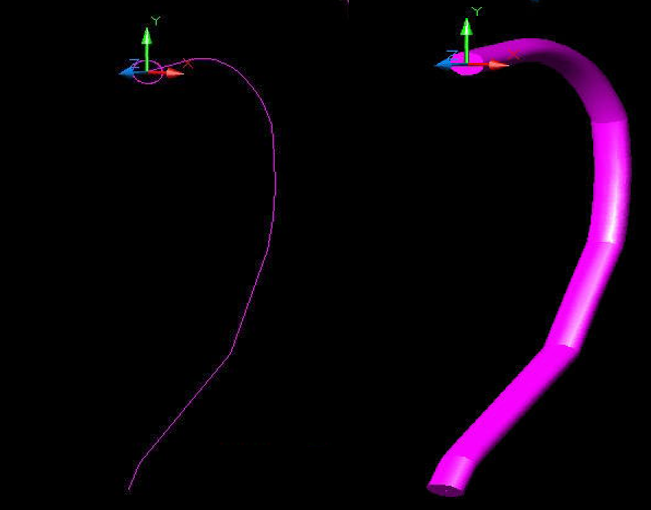

3.接下来绘制壶把。。 。。。。。。移动UCS指壶把的顶部，，，，，画一个辅助的椭圆作为壶把的拉伸工具，，，，，适当调解巨细。。 。。。。。。执行下令: EXT EXTRUDE目今线框密度；；；；；；； ；ISOLINES=4选择工具，，，，，找到1个选择工具:指定拉伸高度或 [路径(P)]: P 选择拉伸路径或 [倾斜角]:以壸把线为路径拉伸椭圆，，，，，然后壶把部分也就完成了。。 。。。。。。

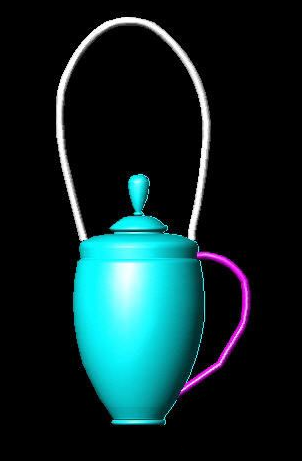

4.用同样的要领绘制上方的提手（这里就省略历程啦），，，，，效果如下。。 。。。。。。

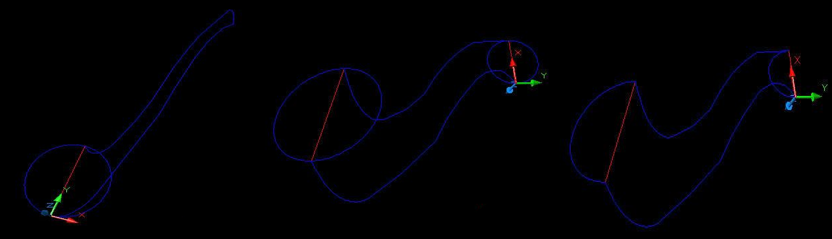

5.下面就是壶嘴啦。。 。。。。。。移动UCS到壸嘴下面的点，，，，，以Y周旋转90°，，，，，使用三维动态视察器调解一下视图到如下图所示，，，，，并绘制如下的椭圆和红色辅助线作为参考。。 。。。。。。壶嘴的另一侧也是同样的操作，，，，，完成后对两椭圆举行修剪。。 。。。。。。

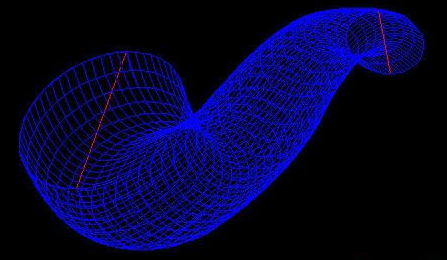

6.执行绘图－曲面－界线曲面下令，，，，，依次点击上图获得壶嘴轮廓线；；；；；；； ；在执行修改-三维操作-三维镜像下令，，，，，选择曲面，，，，，随意点击两红色辅助线的三点，，，，，壶嘴部分也完成啦！

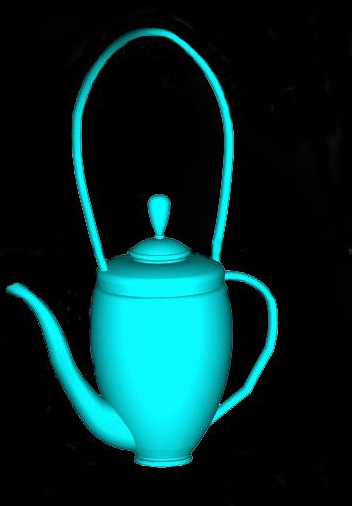

7.着色后就可以获得最终效果啦！你学会了吗？？？？？？
