CAD烟灰缸画法

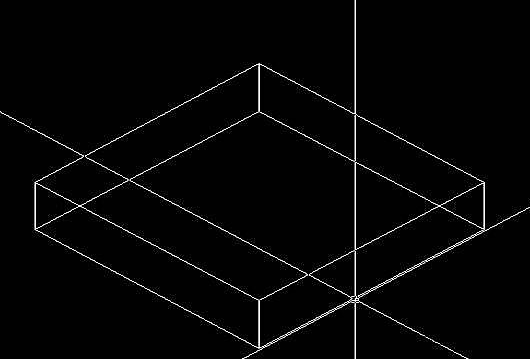

1． 首先翻开CAD软件， ，，，，在XY轴平面绘制一个矩形， ，，，，输入“rectangle”-“@100,100”， ，，，，然后执行“extrude”下令使矩形的高度拉伸20， ，，，，获得一个100*100*20的长方体 。。。。。。。。

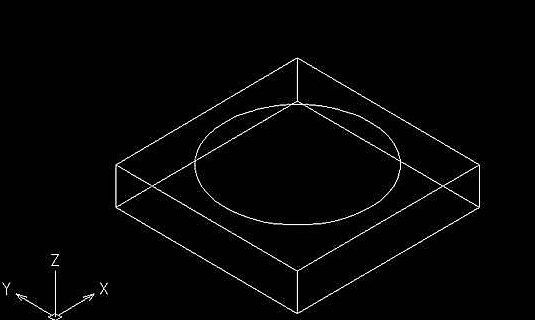

2． 如图， ，，，，在平面上绘制一个圆半径为40， ，，，，执行“extrude”拉伸下令， ，，，，选中圆后输入-15的高度， ，，，，20设为角度
3． 然后执行“subtract”差集下令， ，，，，选中长方体， ，，，，再选择圆锥台回车， ，，，，然后长方体里圆锥台就被挖空， ，，，，再然后对长方体的四边执行倒角下令

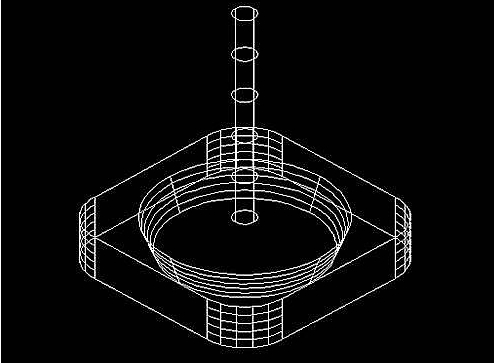

4． 然后最先做烟灰缸的凹槽， ，，，，以绘制之前圆心为新圆心绘制半径为5， ，，，，高为100的圆柱体

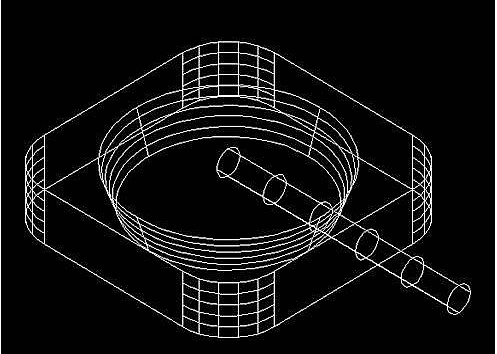

5． 对圆柱体先执行三维旋转下令后执行二维旋转下令， ，，，，先沿Y轴三维旋转90度， ，，，，再二维旋转45度

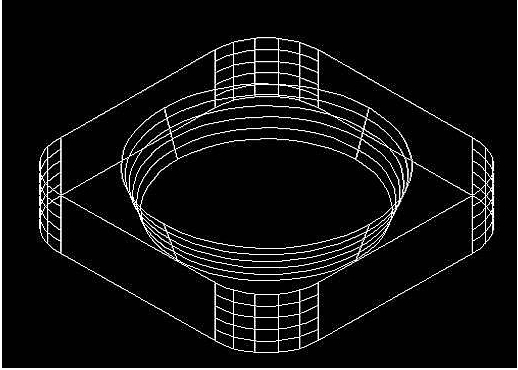

6． 执行阵列下令使圆柱体酿成4个， ，，，，漫衍在长方体四角

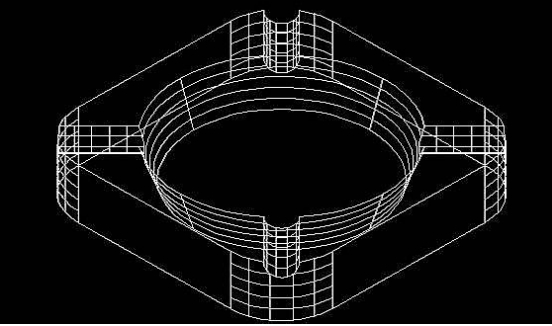

7． 然后再执行差集下令就可以看到四个角的半凹槽已经挖去了

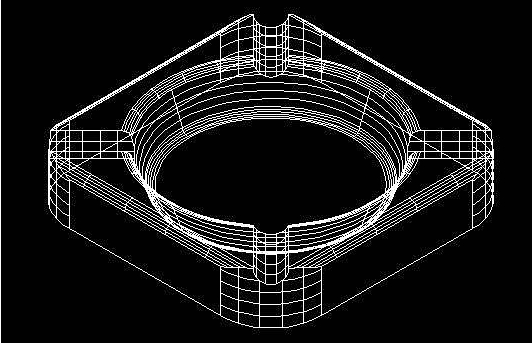

8． 除了四个半圆槽外边的， ，，，，其它边线执行倒圆角R3

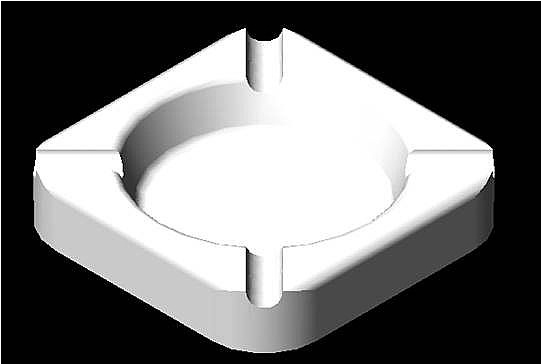

9． 输入渲染下令后的效
