CAD中相贯线的画法
相贯线的画法小同伴们知道几多呢？？？？？？？？相贯线的画法有许多种，，，，，，有重大的，，，，，，也有简朴的，，，，，，本文也给小同伴们先容一些相贯线的简朴画法。。。。。 。

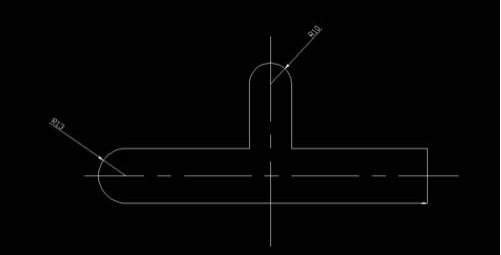

1． 呃…我们以“一个长度10为半径和一个长度13为半径的流道相交”作为例子吧！

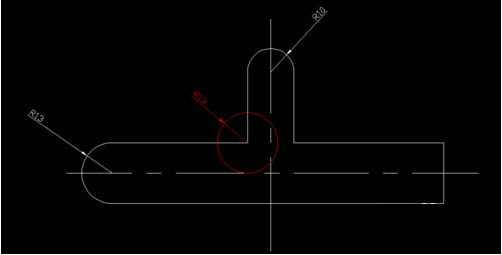

2． 以长度13的半径为半径，，，，，，再以长度为10的半径与13的半径相交的左侧的交点为圆心画一个圆先

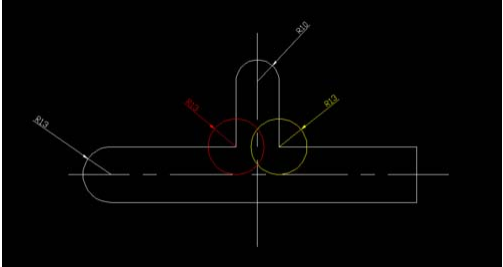

3． 然后，，，，，，再以长度13的半径为半径，，，，，，再以长度为10的半径与13的半径相交的右侧的交点为圆心画一个圆

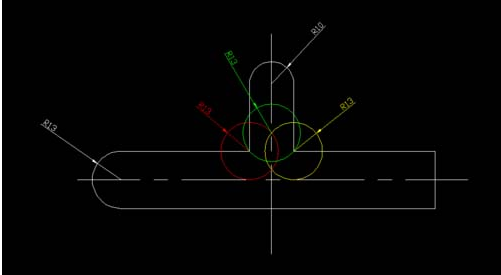

4． 之后，，，，，，以上面画的两个圆的交点为圆心，，，，，，以长度13的半径画出第三个圆，，，，，，如下图绿色的圆：

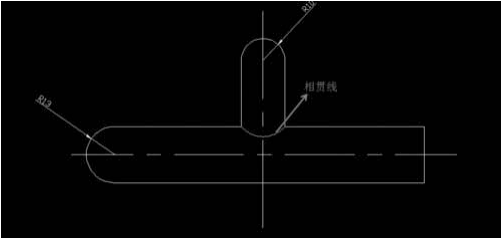

5． 删除多余的线条，，，，，，绿色圆的弧线就是相贯线啦！
