CAD用图案下令填充绘制剖面线
以轴承座为例 ，，，，， ，，，先容用 CAD表达机件视图的办法和要领。。。。 。。。
1、建设或挪用样板图。。。。 。。。
2、布图 翻开中心线层 ，，，，， ，，，运用直线下令绘制图中的主要中心线。。。。 。。。这一步应注重中心线的位置安排要思量给尺寸标注留出空间。。。。 。。。

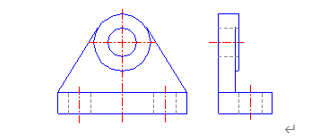

3、画机件的主、左视图。。。。 。。。如图：
4、选择适当的表达要领并修改视图。。。。 。。。
5、画剖面符号。。。。 。。。要领和办法如下：
6 、启动“图案填充”下令。。。。 。。。

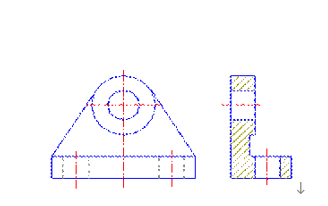

7、如上图所示的“界线图案填充”对话框“快速”选项卡中 ，，，，， ，，，选取“类型”为“预界说”；；；； ；；“图案”为ANSI31；；；； ；；角度为0°；；；； ；；比例为2。。。。 。。。单击“拾取点”按钮 ，，，，， ，，，在要画剖面线的区域内取点。。。。 。。。左视图中的1、2、3点。。。。 。。。此时 ，，，，， ，，，选中的区域内亮显。。。。 。。�；；；； ；；爻� ，，，，， ，，，然后返回“界线图案填充”对话框。。。。 。。。 单击“预览”按钮 ，，，，， ，，，预览剖面线在图中的显示情形。。。。 。。。 单击“确定”按钮 ，，，，， ，，，将剖面线绘制到图中。。。。 。。。如图：
8、存盘退出
