CAD中矩形和环形阵列的用法
在CAD绘图软件中有两种阵列：矩形和环形，，，，，那这两种阵列的用法各人知道吗？？？？ ？？ ？
首先，，，，，在屏幕右下方下令处输入AR，，，，，弹出阵列对话框
1、矩形阵列（以阵列一个圆为例）
①点击下图中的“选择工具”，，，，，对话框暂时消逝，，，，，选取需要阵列的圆，，，，，空格，，，，，对话框又弹出。。。。。

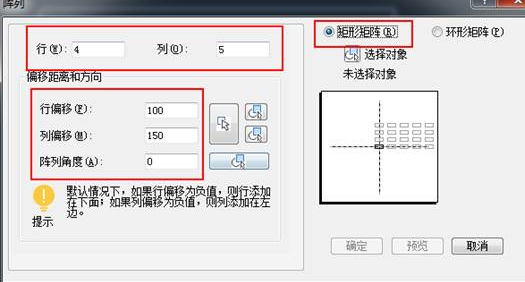

②划分输入需要阵列的行数和列数（上图中4行5列），，，，，行距和列距(上图中行距100，，，，，列距150)，，，，，阵列角度0
注：若是阵列的偏向差池，，，，，可以在行偏移和列偏移中输入负值以改变阵列偏向

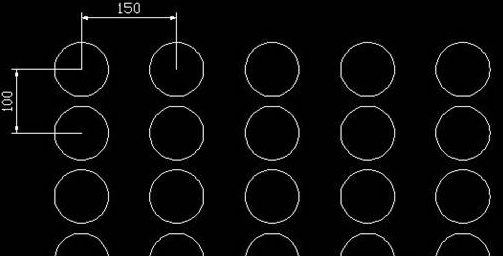

③我们点击预览，，，，，然后点击确定，，，，，这样效果图就出来了：
2、环形阵列（以阵列一个圆为例）
①点击下图中的“选择工具”，，，，，对话框暂时消逝，，，，，选取需要阵列的圆，，，，，空格，，，，，对话框又弹出

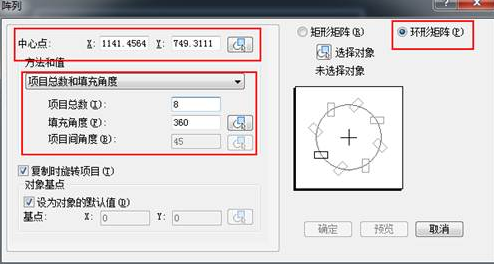

②划分输入阵列个数8，，，，，和阵列规模360°，，，，，选择阵列中心点，，，，，如上图

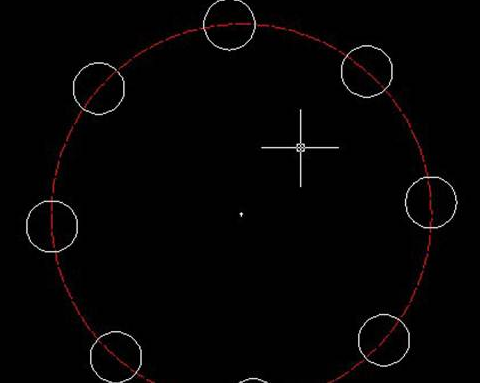

③我们点击预览，，，，，然后点击确定，，，，，这样效果图就出来了：
