CAD解重大图形面积的技巧
我们在CAD的使用历程中，， ，， ，，，重大图形的阴影面积怎么求呢？？？？？

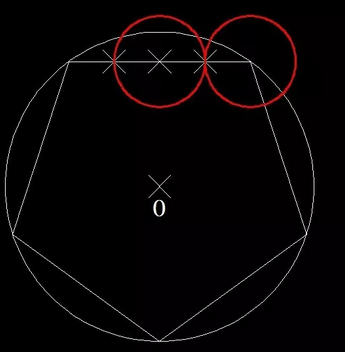

1.先画一个恣意巨细的圆，， ，， ，，，在其内部画一个内接五边形；；；；；；；恣意选取内接五边形一边（这里选取上面的边举行操作）做四中分，， ，， ，，，以五边形右上极点作为圆心，， ，， ，，，以四分之一长为半径作圆；；；；；；；以五边形上边的第二个四中分点为圆心，， ，， ，，，四分之一边长为半径再作一个圆。。 。。。。。。以大圆内的O点为中心点，， ，， ，，，N为5，， ，， ，，，环形阵列两小圆。。 。。。。。。
2.删除上面为了便于操作而绘制的辅助圆和五边形。。 。。。。。。

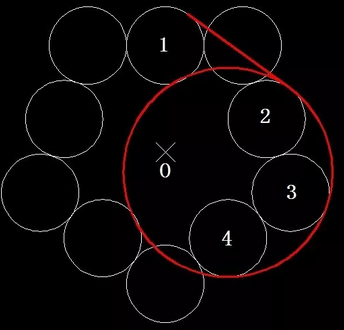

3.画直T相切于圆1、圆2；；；；；；；再做圆2与圆3、圆3与圆4的切线，， ，， ，，，修剪成圆�。。 。。。。。。唬�；；；；；将O作为中心点，， ，， ，，，N=5，， ，， ，，，对直线和修剪后的圆弧举行环形阵列。。 。。。。。。

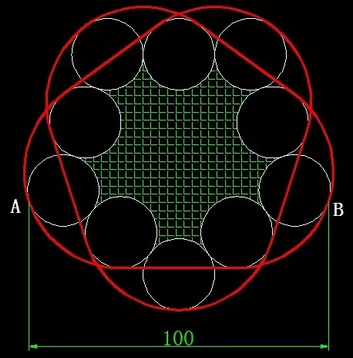

4.以AB两点之间的距离为参照距离，， ，， ，，，等同于原图中的100，， ，， ，，，对图形举行整体缩放；；；；；；；求得阴影部分面积300.1193.
