相贯线在CAD的绘制要领
我们在中望CAD软件绘制设计图中，，，，，，相贯线应该会较量经常用到它吧！同样相贯的画法也是多种多样的，，，，，，每小我私家的要领都纷歧样
希望我本文的要领也能资助到各人！
1.首先，，，，，，我们翻开中望CAD软件。。。 。。。

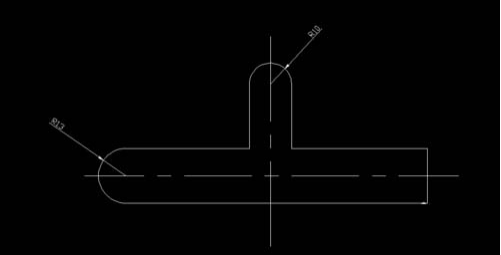

2.这里为了利便解说操作办法我以“一个长度10为半径和一个长度13为半径的流道相交”为例。。。 。。。小同伴们也可以自己划定长度绘制要领都是一样的。。。 。。。

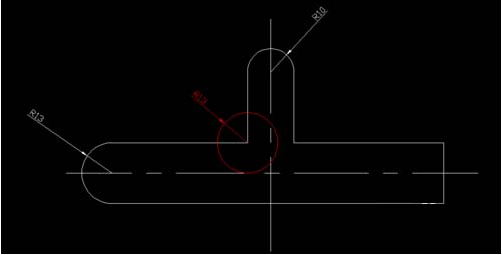

3.我们以长度13的半径为半径，，，，，，再设一个长度为10的半径与13的半径相交的左侧的交点为圆心绘制一个圆。。。 。。。
4.然后，，，，，，再设长度13的半径为半径，，，，，，再以长度为10的半径与13的半径相交的右侧的交点为圆心绘制一个圆。。。 。。。

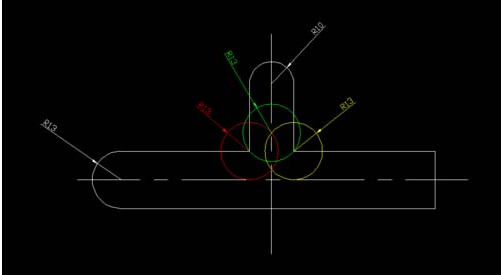

5.最后，，，，，，以上面画的两个圆的交点为圆心，，，，，，以长度13的半径画出第三个圆，，，，，，如下图绿色的圆：

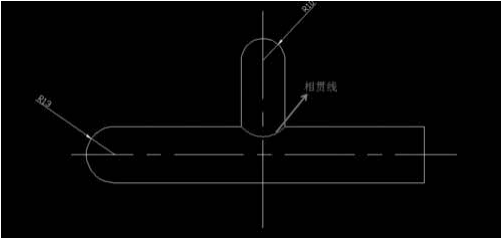

6.最最后，，，，，，我们删除多余的线条，，，，，，相贯线就绘制完成了。。。 。。。
