CAD荷花的绘制要领
1.首先，，， ，，我们翻开CAD软件。 。。。。。

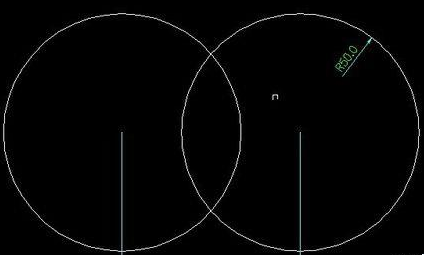

2.我们绘制两个半径为50mm的圆，，， ，，圆心在一条直线上，，， ，，且圆心之间的距离为75mm，，， ，，如下图所示。 。。。。。
3.然后，，， ，，用直线毗连两圆的二个交点，，， ，，并用修剪下令修剪，，， ，，如下图所示。 。。。。。

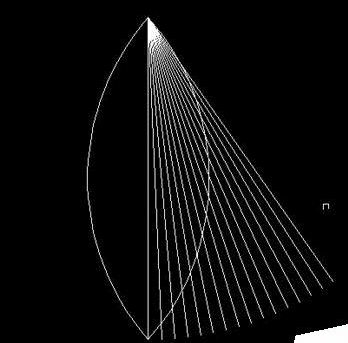

4.用ar（阵列）下令，，， ，，然后选择“环形阵列”，，， ，，选择工具为办法3中的直线，，， ，，中心点为直线最上方点，，， ，，项目总数为16，，， ，，填充角度为35°，，， ，，然后点确定，，， ，，获得如图所示的阵列图形。 。。。。。

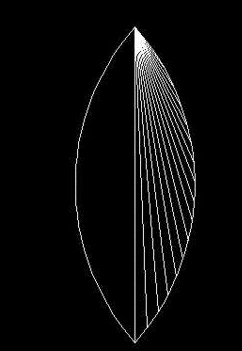

5.用tr修剪下令，，， ，，修剪掉圆之外的线段，，， ，，如下图所示。 。。。。。

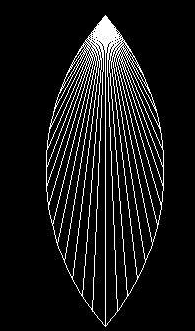

6.用mi镜像下令，，， ，，镜像阵列修剪后的线段，，， ，，获得如图所示的花瓣。 。。。。。

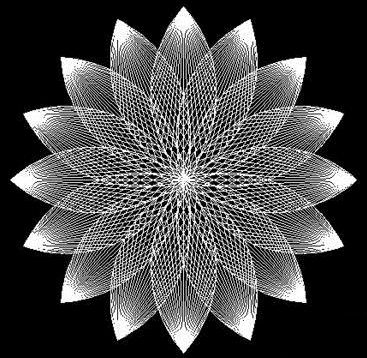

7.用ar（阵列）下令，，， ，，然后选择“环形阵列”，，， ，，选择工具为办法5所示的花瓣，，， ，，中e点为花瓣最上方点，，， ，，项目总数为16，，， ，，填充角度为360°，，， ，，然后点确定，，， ，，获得如图所示的荷花。 。。。。。
这样23411永利荷花就绘制完成了。 。。。。。
