怎么用CAD画手柄？？？ ？？？ ？？
本文给各人先容CAD怎样绘制手柄。。。。。

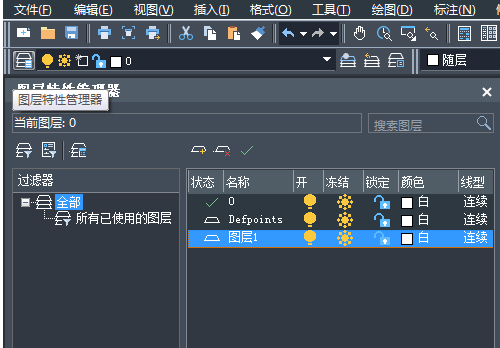

1.翻开CAD软件，，，，，，，调解好图层特征。。。。。

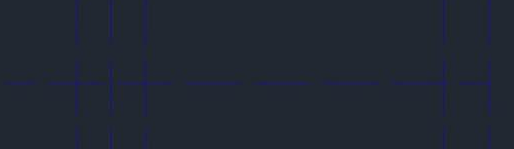

2.然后，，，，，，，绘制水平中心线120mm，，，，，，，竖直50中心线mm，，，，，，，将竖直中心线划分向左向右偏移7.5个单位，，，，，，，向右偏移82.5个单位，，，，，，，将最右的中心线向左偏移10个单位。。。。。

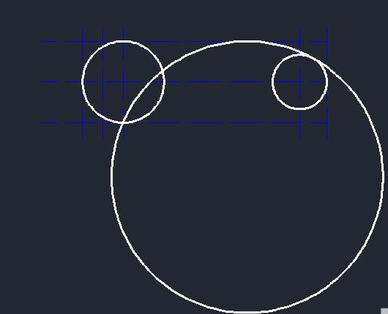

3.绘制2个半径划分为15和10的圆，，，，，，，将水平中心线上下偏移15个单位，，，，，，，使用相切相切半径绘制圆，，，，，，，半径为15mm。。。。。

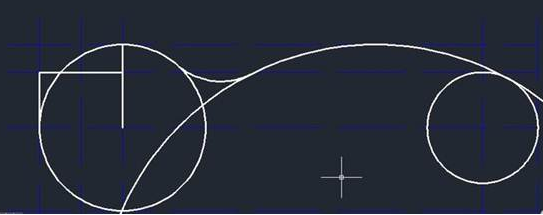

4.绘制圆角，，，，，，，半径为12mm的圆角，，，，，，，将水平中心线向上偏移10个单位，，，，，，，绘制3条实线，，，，，，，如下图所示。。。。。
5.绘制半径为5的圆，，，，，，，在中心线的交点处，，，，，，，修剪左边圆部分的线条修，，，，，，，剪右边圆部分的线条，，，，，，，与上一步一样，，，，，，，使用修剪工具。。。。。

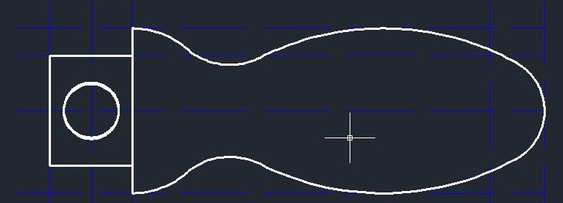

6.镜像所画的线条，，，，，，，就酿成一个手柄栅，，，，，，，除多余的线条就，，，，，，，完成了手柄的绘制操作。。。。。
