CAD结构线的作用
1.下令名堂
下令行：Xline (XL)

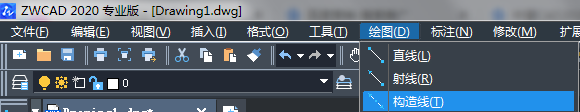

菜 单：[绘图]→[结构线（T）]
工具栏：[绘图]→[结构线]
结构线是没有起点和终点的无限延伸的直线。。。 。。
2.操作办法
通过工具捕获节点（node）方法来确定结构线，，，，，，，结构线下令的选项先容如下：
中分(B)：笔直于已知工具或中分已知工具绘制中分结构线。。。 。。
水平(H)：平行于目今UCS的X轴绘制水平结构线。。。 。。
竖直(V)：平行于目今UCS的Y轴绘制笔直结构线。。。 。。
角度(A)：指定角度绘制带有角度的结构线。。。 。。
偏移(P)：以指定距离将选取的工具偏移并复制，，，，，，，使工具副本与原工具平行。。。 。。
3.注重@
结构线作为暂时参考线用于辅助绘图，，，，，，，参照完毕，，，，，，，应记着将其删除，，，，，，，以免影响图形的效果。。。 。。
