CAD不规则阵列设置技巧
我们都知道CAD默认的阵列有两种，，，， ，，一种是环形，，，， ，，一种是矩形，，，， ，，可以建设呈圆形，，，， ，，矩形的阵列；；；；；；；；那不规则或者说多线段的阵列我们该怎么去设置？？ ？？？ ？？？这里我们可以接纳“measure”定距中分下令就可以实现这一点；；；；；；；；定距中分下令可以在选定的图形线段上凭证设定的距离，，，， ，，插入标记和块；；；；；；；；本文给各人先容一下CAD怎样建设椭圆阵列。。 。。。

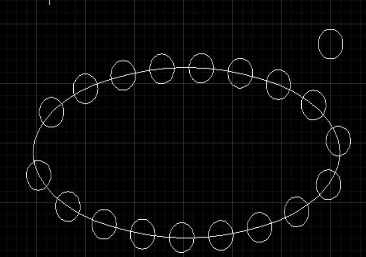

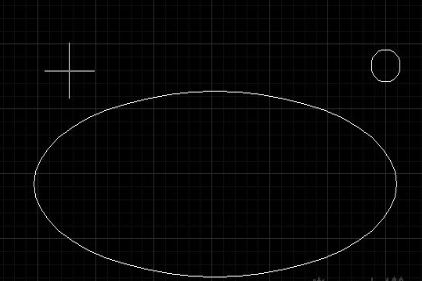

1.我们需要把圆形围绕椭圆形成阵列，，，， ，，如下图：

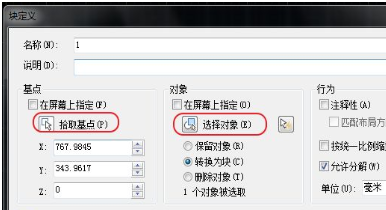

2.我们先把小圆建设为块，，，， ，，以为假寓中分下令不支持插入图形。。 。。。我们输入下令符“block”进入块面板。。 。。。点击“拾取基点”，，，， ，，拾取小圆圆心，，，， ，，然后“选择图形”，，，， ，，将小圆，，，， ，，确定，，，， ，，建设为块。。 。。。
3. 然后我们输入“ME”，，，， ，，进入定距中分下令，，，， ，，选择椭圆，，，， ，，右键确定。。 。。。
4. 然后输入“B”选择插入块。。 。。。然后输入合适的距离，，，， ，，就这样，，，， ，，一个椭圆阵列就出来了。。 。。。

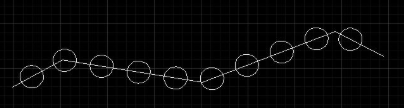

5.路径阵列同理也可以使用定距中分下令插入块实现。。 。。。
