CAD怎样画轴测图？？？？？？？
1.首先我们翻开中望CAD ， ，，，，，，，在模子内通过按住shift+鼠标右击选择工具捕获设置 ， ，，，，，，，翻开为草图设置选项框 ， ，，，，，，，如下图。。。。。。

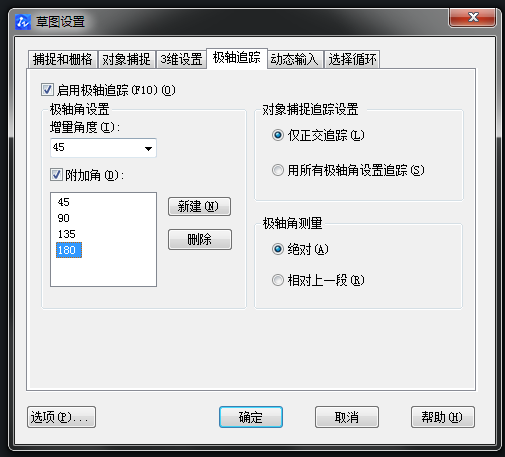

2.通过选择子选项极轴追踪按钮-启用极轴追踪 ， ，，，，，，，在极轴角设置编辑区域内我们设置如下操作 ， ，，，，，，，如下图。。。。。。
3、设置好之后点击确定按钮即可 ， ，，，，，，，通过绘制多段线来完成此次操作。。。。。。
4、我们可以看到 ， ，，，，，，，极轴追踪为自动选取45°角 ， ，，，，，，，下面我们通过极轴追踪来完成一个矩形的绘制。。。。。。

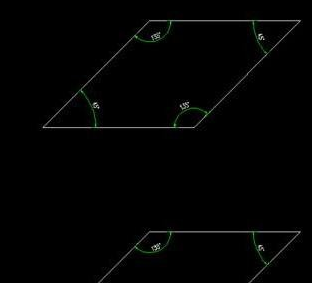

5、完成上面图办法后 ， ，，，，，，，通过选择矩形下令复制出一个图形 ， ，，，，，，，接纳水平笔直方法安排在原图形下方即可 ， ，，，，，，，如下图。。。。。。

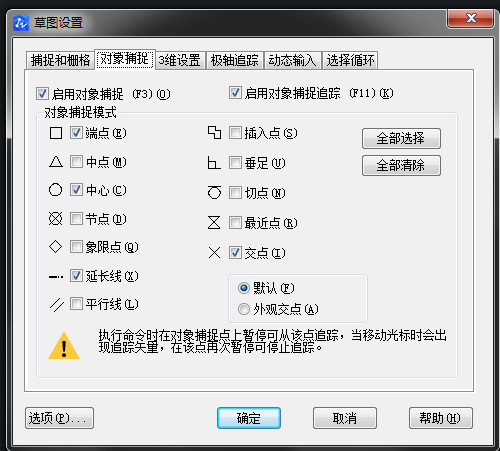

6、通过多段线下令将两个矩形举行毗连 ， ，，，，，，，通过自动捕获F3下令自动拾取点来完成 ， ，，，，，，，如下图。。。。。。
7、其次 ， ，，，，，，，我们对不可见区域用线型来设置为虚线操作 ， ，，，，，，，选择线型为DASH线型。。。。。。
8、通过设置完成图 ， ，，，，，，，如下图。。。。。。
9.通过设置线型比例来调解线型的比例巨细即可。。。。。。
