CAD设计酒架有什么技巧呢 ？？？？？？
本文将给各人先容酒架绘制技巧 ，，，， ，希望能资助到各人！
1.首先 ，，，， ，我们翻开中望CAD绘图软件。。。。。。
2.然后 ，，，， ，我们绘制一个框（快捷键REC） ，，，， ，我们在绘图区域定一个点 ，，，， ，再点击键盘“D” ，，，， ，填写尺寸 ，，，， ，如1000*500。。。。。。

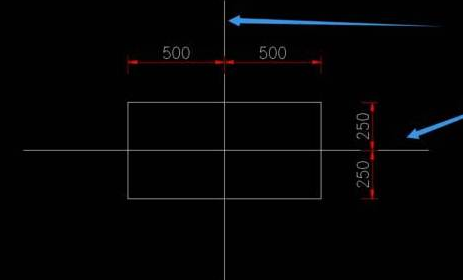

3.接着 ，，，， ，从框中心 ，，，， ，画中心线 ，，，， ，如下图：

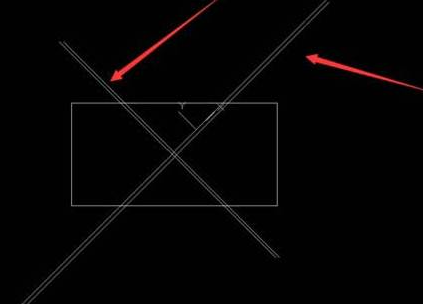

4.然后 ，，，， ，以将两条中心线 ，，，， ，以交接点 ，，，， ，旋转（快捷键RO）45°。。。。。。

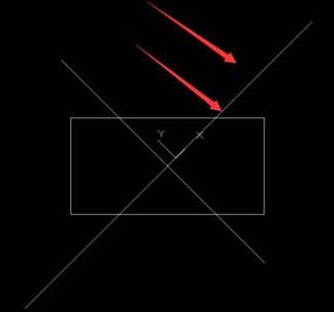

5.由于涉及酒架板件的厚度 ，，，， ，这里以18mm板材厚度为例。。。。。。然后修改“治理用户坐标” ，，，， ，快捷键ucs。。。。。。在模子内里 ，，，， ，点解恣意一条斜线 ，，，， ，点击两处差别位置（统一斜线上） ，，，， ，再点击上方恣意一个位置。。。。。。确定“治理用户坐标”完成。。。。。。

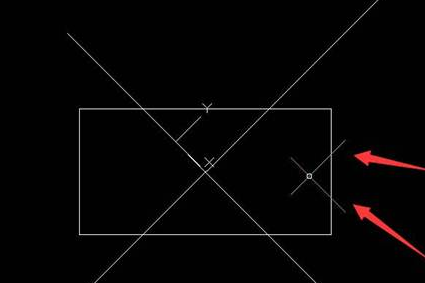

6.然后 ，，，， ，将其中一条线“移动”（快捷键m）9mm ，，，， ，再“复制”（快捷键CO）18mm ，，，， ，如下图：

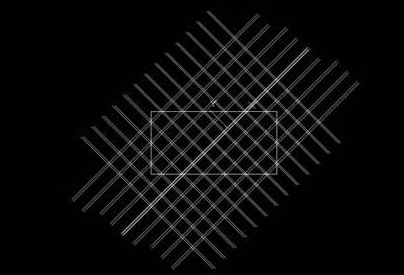

7.左边的斜线也一样复制 ，，，， ，再将以是的线 ，，，， ，（以内空为100*100）复制整个框内 ，，，， ，如下图 ，，，， ，在复制所的线时 ，，，， ，鼠标“治理用户坐标”依旧要坚持45°角 ，，，， ，复制数据填写118。。。。。。

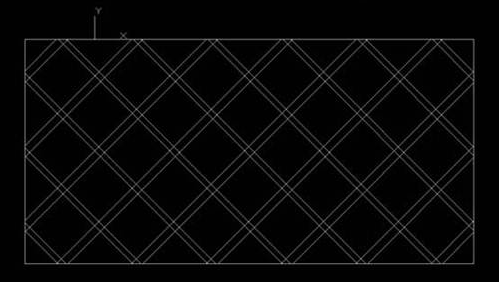

8.接下来 ，，，， ，就是将周围多余的线 ，，，， ，剪切(快捷键为TR)掉。。。。。。
这样就完成了 ，，，， ，各人学会了吗 ？？？？？？
