CAD的粗糙度符号标注
我们先往返首一下 ， ，，，，，粗糙度古板的标注方法是怎样的 。。。。。

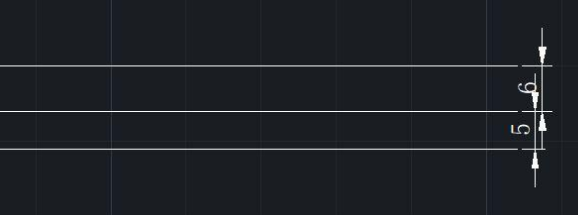

1、随意画一条直线 ， ，，，，，使用偏移下令 ， ，，，，，划分偏移5、11 ， ，，，，，形成三条直线 ， ，，，，，如图1
图1（使用偏移绘制3条直线）

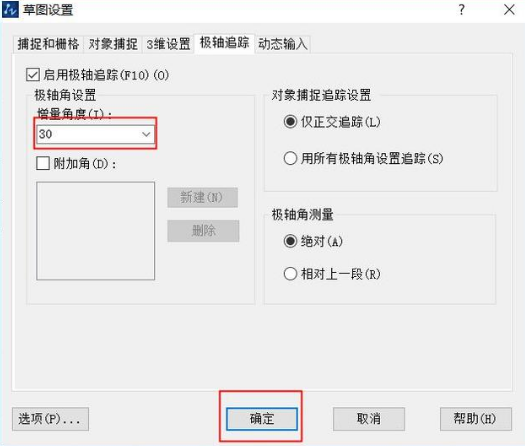

2、设置草图设置中的【极轴追踪】-【增量角度】选择30 ， ，，，，，点确定 ， ，，，，，如图2
图2（启动30度角的捕获追踪）

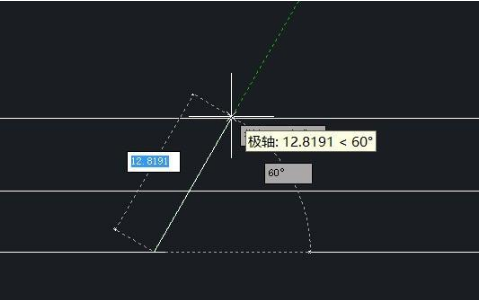

3、接下来 ， ，，，，，使用直线和捕获 ， ，，，，，画粗糙度符号 。。。。。设置的增量角度 ， ，，，，，每30度会显示绿色虚线 。。。。。指定60度后在最上面直线上点确定 。。。。。如图3
图3（找到60度角 ， ，，，，，画直线）

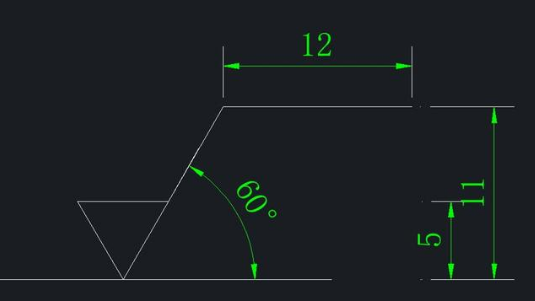

4、经由捕获 ， ，，，，，最后获得粗糙度符号的绘制 ， ，，，，，如图4
图4（获得粗糙度符号）

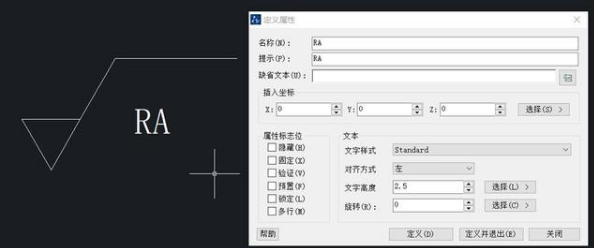

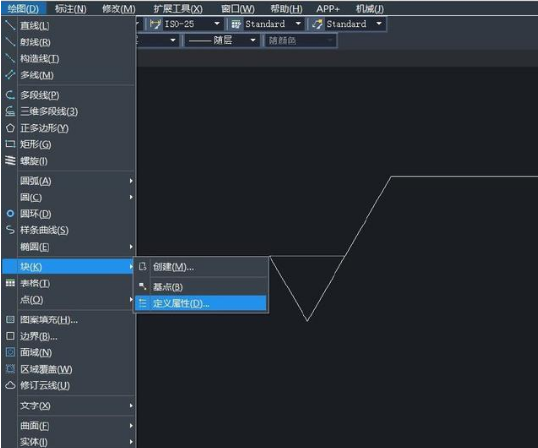

5、然后点击【绘图】——【块】——【界说属性】 ， ，，，，，关于指定属性的位置做好设置 。。。。。如图5和图6
图5
图6
这样 ， ，，，，，一个标准的粗糙度符号才算绘制完毕 。。。。。而一样平常图纸中关于粗糙度的标注一定不在少数 ， ，，，，，每个标准还不尽相同 。。。。。若是所有都要这么做 ， ，，，，，那只粗糙度符号将会占用我们大宗时间 。。。。。
那么重点就来了 ， ，，，，，怎样能快速做好粗糙度的标注呢 ？？？？？？？？以中望CAD机械版为例 ， ，，，，，我们演示一下 。。。。。

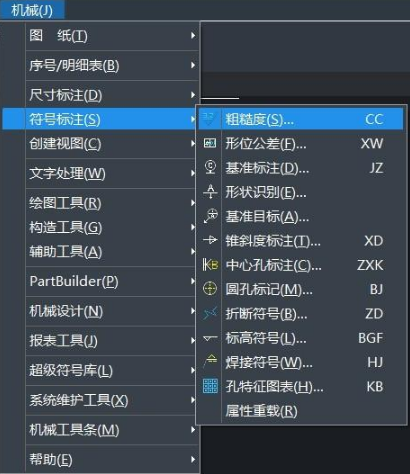

翻开中望CAD机械版中的——【机械】菜单——【粗糙度】 ， ，，，，，也可以使用快捷下令：CC直接启动该下令 。。。。。如图7
图7（启动粗糙度下令）

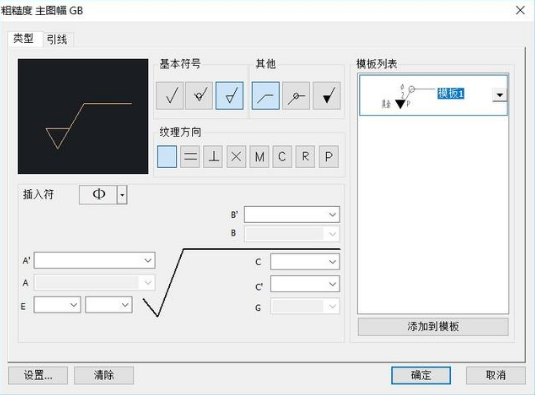

启动粗糙度界面 ， ，，，，，其中包括【类型】和【引线】两大部分 。。。。。【类型】下有【基本符号】、【其他】、【纹理偏向】等 ， ，，，，，可以通过鼠标点选、特殊符号插入、数值输入直接获得 。。。。。左边的玄色预览框可以实时显示 ， ，，，，，所改即所得 ， ，，，，，一目了然 。。。。。常用的粗糙度标注 ， ，，，，，还可以添加到模板列内外 ， ，，，，，利便下次挪用 。。。。。

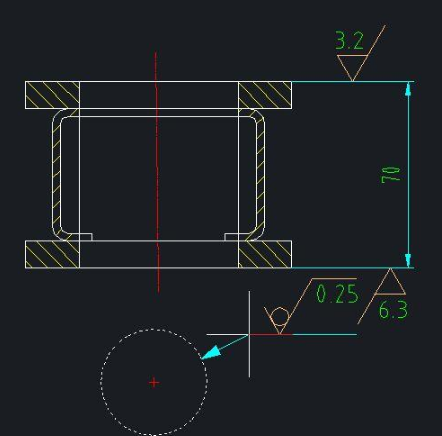

粗糙度的标注 ， ，，，，，除了水平标注 ， ，，，，，尚有笔直标注、斜度标注、反向显示等 。。。。。使用此机械版的粗糙度符号标注 ， ，，，，，都可以轻松获得 。。。。。指定标注位置后只需要按需选择即可 ， ，，，，，滑动鼠标就可以随时预览想要的效果 ， ，，，，，鼠标左键确定位置即可完成该标注 。。。。。最最主要的是 ， ，，，，，使用机械版的粗糙度标注 ， ，，，，，还能自动吸附在零件上 。。。。。一旦图纸零件有移动 ， ，，，，，粗糙度会自动随着移动 ， ，，，，，无需使用移动下令 。。。。。
