CAD螺杆图怎么绘制？？？？？？？？
1.首先， ，， ，， ，，，我们翻开中望CAD软件。。。。。。

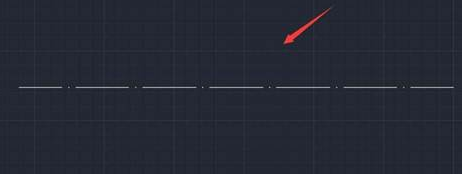

2.我们把线型设置为点画线， ，， ，， ，，，然后找到“绘图”直线下令， ，， ，， ，，，我们用直线下令画出一条点画线作为中心线， ，， ，， ，，，如下图所示：

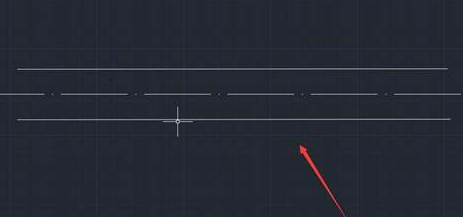

3.我们再把线型设置为实线， ，， ，， ，，，在中心线的上下各画出一条直线， ，， ，， ，，，如下图所示：

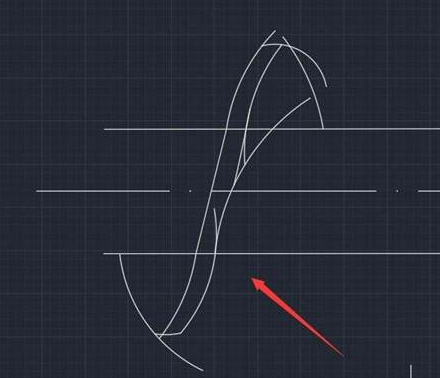

4.接着在菜单“绘图”里找到圆弧下令， ，， ，， ，，，使用圆弧下令， ，， ，， ，，，在图中画出如图所示圆弧线。。。。。。

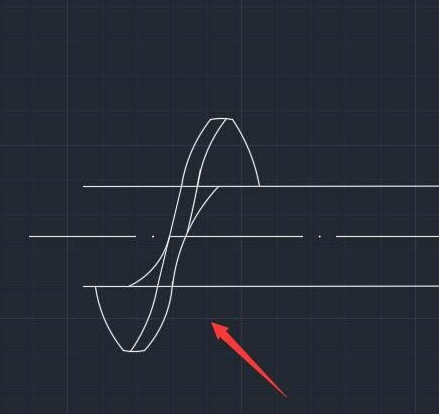

5.我们绘制好圆弧线以后， ，， ，， ，，，在菜单【修改】里找到修剪下令， ，， ，， ，，，点击修剪下令， ，， ，， ，，，将多余的线举行删除， ，， ，， ，，，如下图所示：

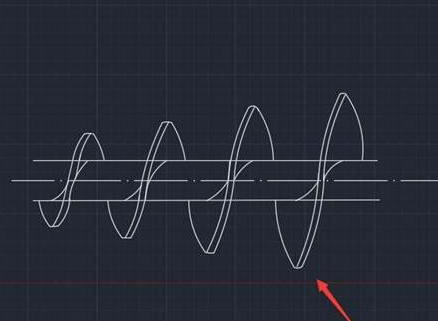

6.然后， ，， ，， ，，，我们再重复执行以上的办法举行操作， ，， ，， ，，，这样23411永利螺杆的图形就画好了！
