最先标注前，，，，，先要设置好文字样式。。。。。。翻开下令行输入【STYLE】下令，，，，，并执行，，，，，就会翻开【文件样式】对话框。。。。。。
此时需要新建两个文字样式【倾斜30度】和【倾斜负30度】。。。。。。

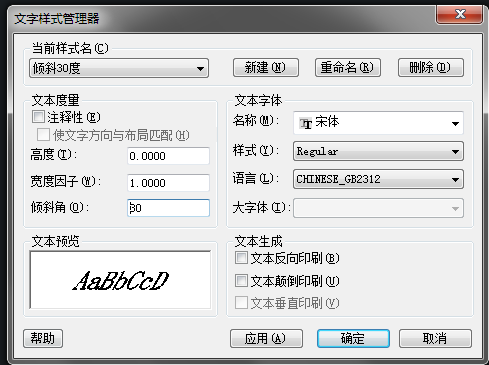

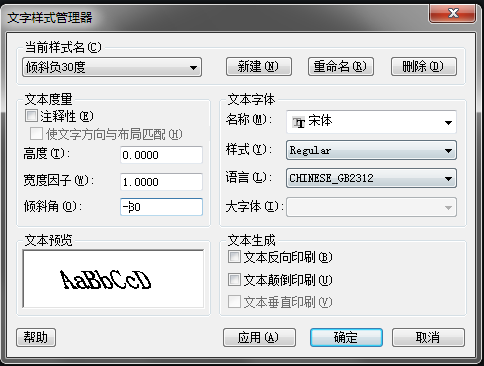

划分设置【倾斜30度】字体样式下的【倾斜角】为【30】，，，，，【倾斜负30度】字体样式下的【倾斜角】为【-30】，，，，，点击确定，，，，，如图。。。。。。

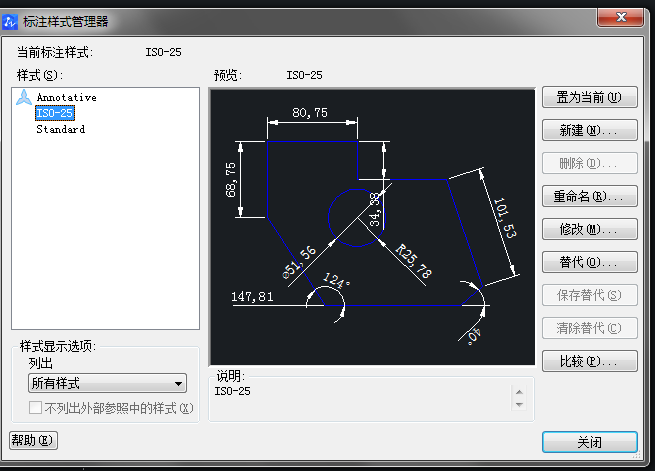

然后还需要设置标注样式。。。。。。翻开下令行输入【DIMSTYLE】下令，，，，，并执行，，，，，就会弹出【标注样式治理器】对话框。。。。。。如图。。。。。。
此时新建两个标注样式，，，，，划分为【倾斜30度】和【倾斜负30度】。。。。。。

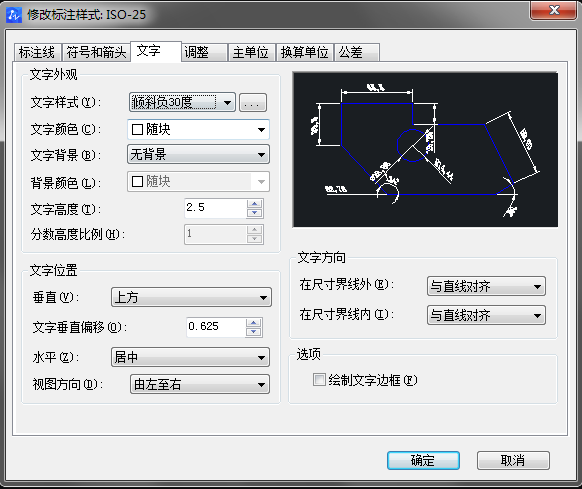

在标注样式治理器右边找到修改按钮，，，，，点击，，，，，在弹出对话框中修改【倾斜30度】的标注样式，，，，，选择【文字】选项卡中的【文字样式】下选择【倾斜30度】即可。。。。。。
同理，，，，，要修改【倾斜负30度】标注样式，，，，，也是在【文字】选项卡的【文字样式】下选择【倾斜负30度】即可。。。。。。如图。。。。。。
完成以上设置后，，，，，就可以最先标注。。。。。。在标注样式治理器中，，，，，选择【倾斜30度】标注样式，，，，，点击右边的置为目今选项，，，，，然后在下令行输【DIMALIGNED】下令，，，，，并执行，，，，，使用对齐标注。。。。。。
翻开下令行输入【DIMEDIT】下令，，，，，并执行。。。。。。
凭证下令行提醒完成设置：
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认> :
此时输入【o】，，，，，按enter键，，，，，
选择工具: 选择标注工具，，，，，按enter键，，，，， 输入倾斜角度 (按 ENTER 体现无)：
此处输入【90】，，，，，按enter键。。。。。。
同理，，，，，这时把【倾斜负30度】标注样式置为目今，，，，，用同样的要领标注其他尺寸即可。。。。。。
