CAD螺母图形设计技巧
在CAD中绘制螺母图形我们可以接纳拉伸图形来设计，，， ，，，，，本文给各人先容一些要领。。。。。。 。。
1.首先，，， ，，，，，我们将视图转换到三维的东南测角。。。。。。 。。
2.我们为了作图利便我们在CAD最下面的工具栏中翻开“正交”和“工具捕获。。。。。。 。。

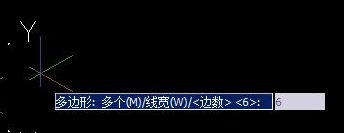

3.然后选择“正多边形下令”，，， ，，，，，输入“6’，，， ，，，，，“内切于圆”选择正六边形。。。。。。 。。

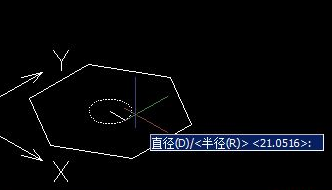

4.拉出一个合适巨细的正六边形，，， ，，，，，选择画圆工具，，， ，，，，，选择以正六边的中心为圆心，，， ，，，，，画一个略小的圆形。。。。。。 。。

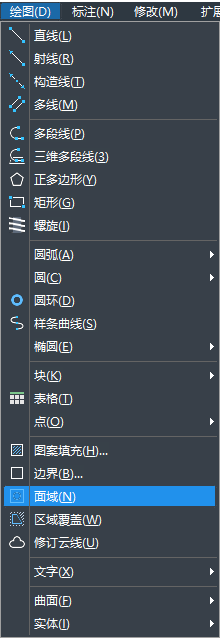

5.翻开最上端的“绘图”点击“面域”，，， ，，，，，将正六边形和圆建设为面域。。。。。。 。。

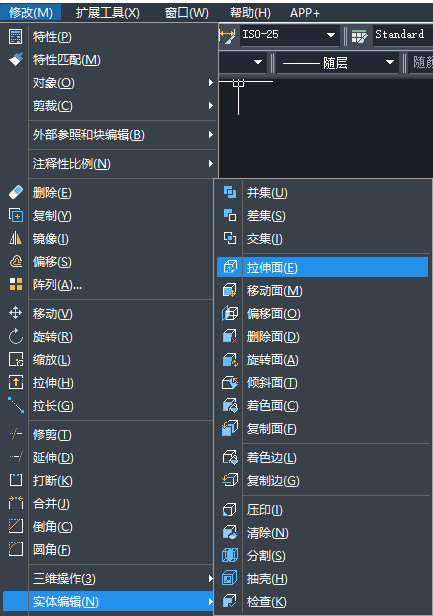

6.点击最上面工具栏的“修改”点击“实体编辑”再点击“拉伸面”。。。。。。 。。
7.将正六边形和圆拉伸高度设为“20”，，， ，，，，，角度为0.高度可以凭证正六边形的巨细而决议。。。。。。 。。

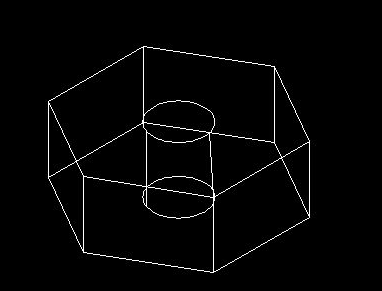

8.中心的两个圆用直线连上；；；；； ；这样螺母就用拉伸面下令绘制出来了。。。。。。 。。
