CAD怎样设计弯头？？ ？？？？？？
在CAD绘图软件，，，，，，我们该怎样绘制弯头呢？？ ？？？？？？本文给各人先容以45°绘制为例绘制弯头，，，，，，希望能资助到各人！
1.首先，，，，，，在绘图区域画一条长度为1000左右的线段，，，，，，命名为AB。。。。。
2.以AB线段的端点为起点，，，，，，再画一条长度为222的线段，，，，，，这条线段命名为AC。。。。。

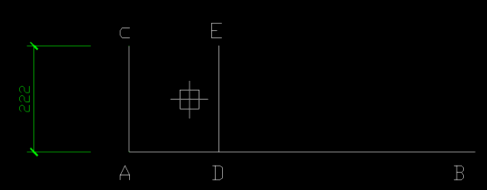

3.接着，，，，，，将AC向右偏移188.5，，，，，，获得一条线段，，，，，，命名为DE。。。。。

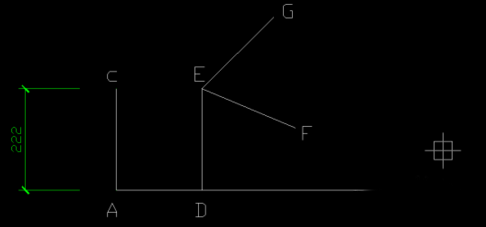

4.以E点为中心，，，，，，通过旋转和复制，，，，，，先输入RO+空格，，，，，，再输入C+空格，，，，，，旋转角度为67.5°，，，，，，获得线段EF及EG。。。。。

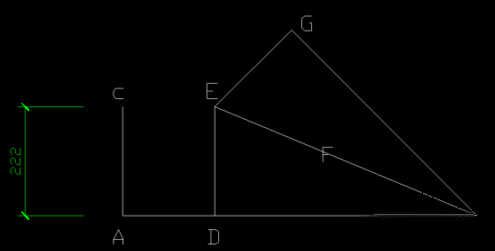

5..输入F,按住shift键的同时点击AB和EF，，，，，，获得它们的圆心，，，，，，同时，，，，，，毗连BG。。。。。

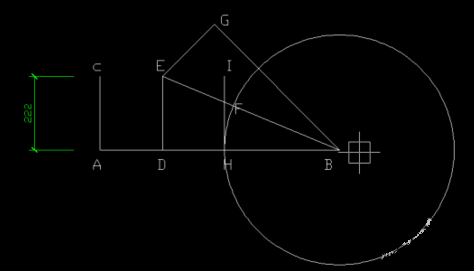

6.再以D点为中心，，，，，，通过对AC线段镜像，，，，，，获得线段HI，，，，，，以B为圆心，，，，，，HB为半径画圆。。。。。效果如下：
7.选中上一步画好的圆，，，，，，点击夹点，，，，，，输入快捷键C，，，，，，复制获得另外两个圆，，，，，，延伸BG至最外圆。。。。。

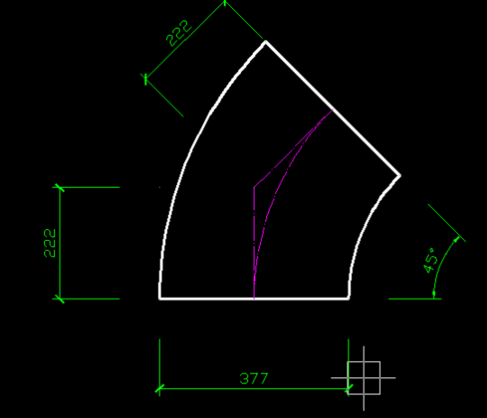

8.我们可以接着使用剪切、变换线型、标注，，，，，，等多种要领获得想要的图形。。。。。
这样就绘制完成了是不是很简朴呢！
