CAD怎样设计图幅？？？？ ？？
我们在CAD绘制设计图之前，，，，，先把图纸幅面设计好，，，，，这样我们就知道图纸多大了，，，，，那我们该怎么去绘制呢？？？？ ？？
1.首先，，，，，我们翻开CAD软件，，，，，我们以A3图纸为例，，，，，420x297（mm)举行绘制。。。。。。
2.设置图层：细实线和粗实线的选择，，，，，细实线为绿色，，，，，线型为continuous，，，，，粗实线白色，，，，，为continuous。。。。。。

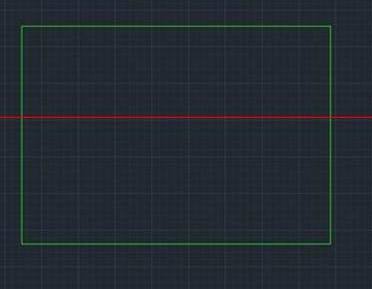

3.绘制图幅：选择图层为绿色的细实线图层，，，，，输入rec(矩形下令），，，，，空格键确定，，，，，鼠标选定第一点，，，，，第二点为对角点，，，，，输入坐标（420,297），，，，，空格键确定。。。。。。

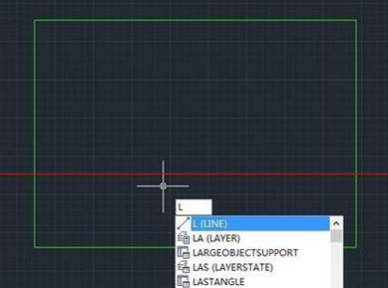

4.切换图层，，，，，选择白色粗实线的线型，，，，，输入l(直线下令），，，，，选定左下角点，，，，，按住shift+2，，，，，进入相对坐标，，，，，输入（25,5），，，，，确定另一点。。。。。。

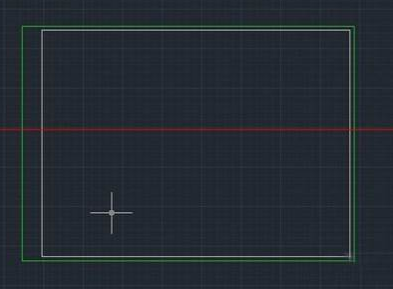

5.翻开正交模式，，，，，鼠标向右移动，，，，，输入390，，，，，空格键确定第二点，，，，，继续鼠标上移，，，，，输入287，，，，，空格键确定，，，，，继续鼠标左移，，，，，输入390，，，，，空格键确定，，，，，再选择第一点（25,5），，，，，闭合图形。。。。。。删除箭头所指的第一条线.

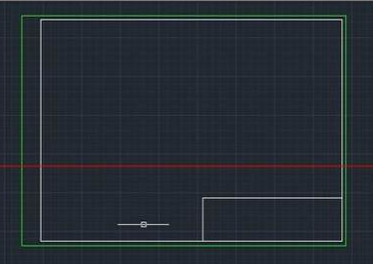

6.在右下角举行问题栏的绘制。。。。。。以内矩形右下角的点为起始点，，，，，输入直线下令，，，，，选定该点，，，，，鼠标上移，，，，，并输入56，，，，，空格键确定，，，，，左移输入180，，，，，空格键确定，，，，，下移输入56，，，，，空格键两次，，，，，完成图形的闭合。。。。。。
7.选择最先的上移56的线，，，，，此处有两条粗实线，，，，，故应删除一条，，，，，选择一条，，，，，按delete键删除，，，，，这样A3的图幅就绘制完成了。。。。。。
