CAD怎样自由缩放图形 ？？？？？？？
CAD下图形怎么举行不等比缩放 ？？？？？？？

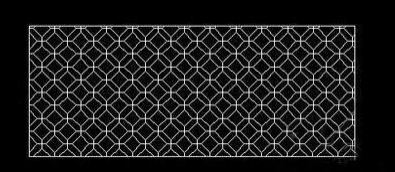

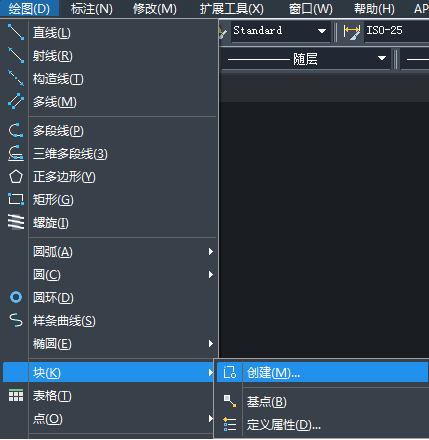

1.我们先将这个图案自界说成块，，，，，，点击：绘图→块→建设，，，，，，快捷键b。 。 。 。。。

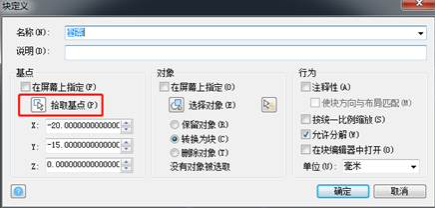

2.在自界说块时，，，，，，需要选中图案的基点，，，，，，便于作图利便。 。 。 。。。若是不选，，，，，，默认是坐标原点。 。 。 。。。
3.然后，，，，，，我们给图形命名，，，，，，点击确定； ；；；；；；我们双击图案，，，，，，这时图案已经结成块了。 。 。 。。。

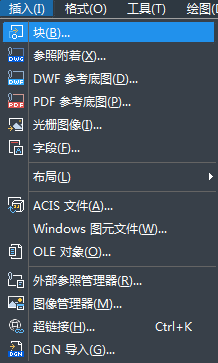

4.我们点击“插入”再点击“块”。 。 。 。。。
5.弹出对话框，，，，，，找到缩放比例。 。 。 。。。想要缩放的是Y轴，，，，，，将Y轴的比例调小即可，，，，，，设置好比例后，，，，，，点击确定。 。 。 。。。

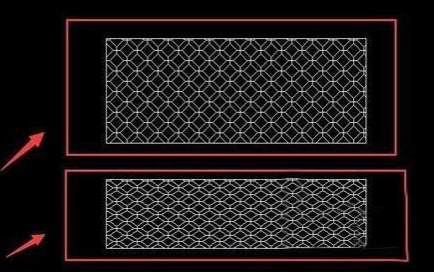

6.比照效果，，，，，，可以看到Y轴的比例乐成缩小。 。 。 。。。
