CAD怎样设计简朴的手柄？？？？？？？
绘制手柄要领办法各人相识几多呢？？？？？？？下面我来说说我的绘制要领及办法。。。。。
1.首先，，，，， ，，我们翻开CAD软件，，，，， ，，调解好图层特征。。。。。

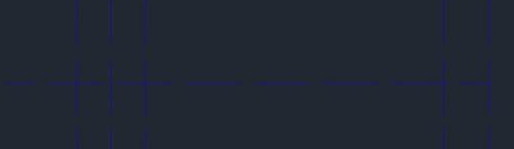

2.绘制水平中心线120mm，，，，， ，，竖直50中心线mm，，，，， ，，将竖直中心线划分向左向右偏移7.5个单位，，，，， ，，向右偏移82.5个单位，，，，， ，，将最右的中心线向左偏移10个单位。。。。。

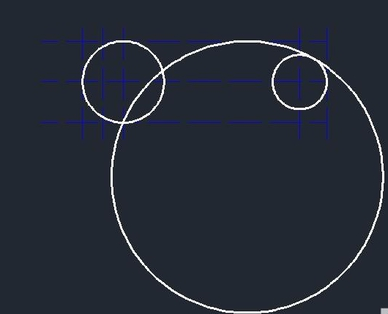

3.绘制2个半径划分为15和10的圆，，，，， ，，将水平中心线上下偏移15个单位，，，，， ，，使用相切相切半径绘制圆，，，，， ，，半径为15mm。。。。。

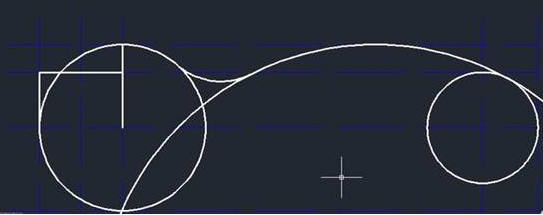

4.绘制圆角，，，，， ，，半径为12mm的圆角，，，，， ，，将水平中心线向上偏移10个单位，，，，， ，，绘制3条实线，，，，， ，，如下图所示。。。。。
5.绘制半径为5的圆，，，，， ，，在中心线的交点处，，，，， ，，修剪左边圆部分的线条修，，，，， ，，剪右边圆部分的线条，，，，， ，，与上一步一样，，，，， ，，使用修剪工具。。。。。

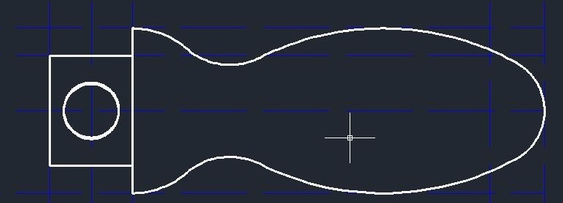

6.镜像所画的线条，，，，， ，，就酿成一个手柄删，，，，， ，，除多余的线条就，，，，， ，，完成了手柄的绘制操作。。。。。
