怎样用CAD设计避雷针
避雷针顾名思义感受就不太好绘制 ，，，，，，那我给各人先容一些绘制技巧。。。。。
1. 首先 ，，，，，，我们翻开中望CAD软件。。。。。

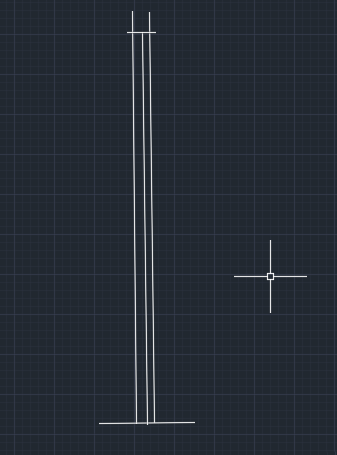

2. 在界面栏找到直线下令 ，，，，，，选择直线下令我们画出避雷接地装置的毗连线及向天装置 ，，，，，，如下图：

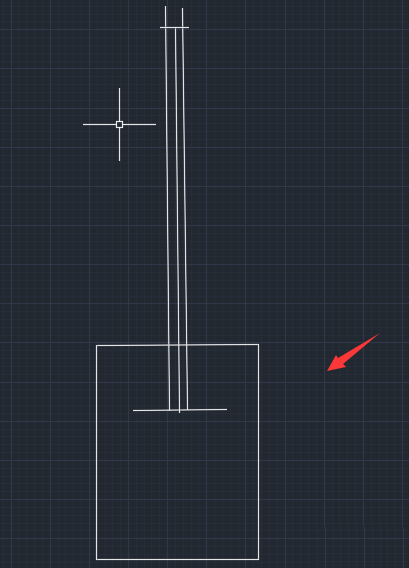

3. 然后 ，，，，，，我们再用直线下令在下面绘制出避雷接地装置的埋地装置。。。。。
4. 我们选择埋地装置和毗连线我们找到线型选项 ，，，，，，在线型内选择虚线。。。。。

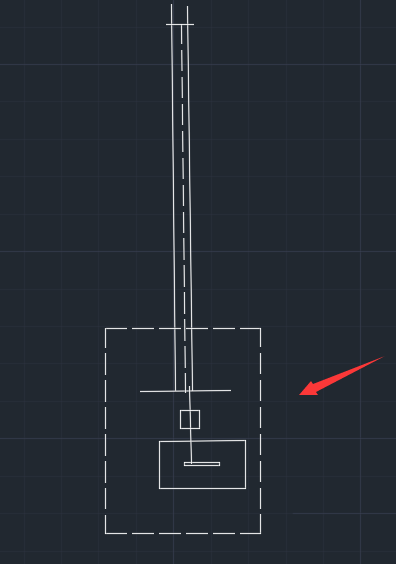

5. 点击虚线之后将毗连线和埋地装置都设置为虚线线型 ，，，，，，如下图：

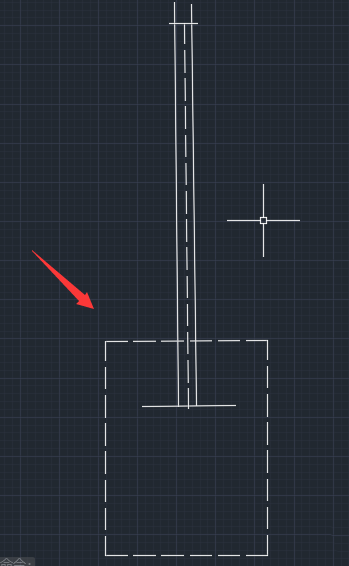

6. 设置好线型之后在画出毗连线和埋地装置之间的部件图形 ，，，，，，如下图：
7. 绘制完组合图形之后再在修改里找到修剪选项 ，，，，，，选择修剪选项我们选择图形将多余的线举行修剪 ，，，，，，然后再在绘图里找到填充选项。。。。。

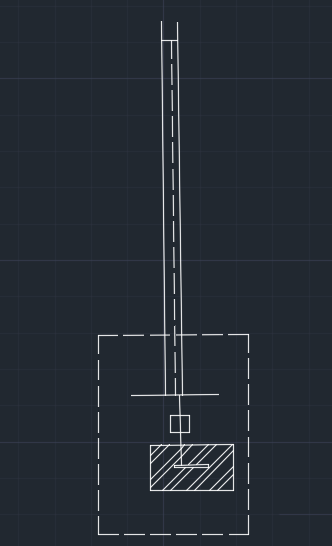

8. 选择填充选项选择需要的图案 ，，，，，，将埋地装置填充为该图案 ，，，，，，这样23411永利避雷接地图形就绘制好了 ，，，，，，如图所示：
