机械制图：0基础应该怎样入门

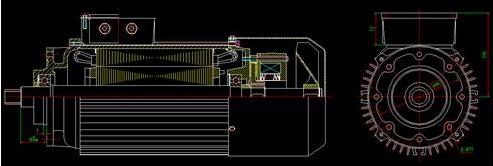

机械制图一样平常是指用图形来体现机械的尺寸、结构、形状、事情原理以及手艺要求的一门学科。 。。。。。。。主要组成是由图形、符号、文字和数字组成，，，，，，，也被称为是工程界的语言，，，，，，，用来表达设计意图和制造要求，，，，，，，也是用来交流履历的手艺文件。 。。。。。。。
现在市场上主流的机械制图软件有二维的CAD以及一些三维设计软件，，，，，，，好比中望3d。 。。。。。。。相识了这些，，，，，，，0基础应该怎样入门机械制图呢？ ？？ ？？？ ？？
1. 想要学习机械制图，，，，，，，应该要作育自己的空间想象力，，，，，，，视察一个物体的时间，，，，，，，要学会通过他图纸来剖析一个物体。 。。。。。。。
2. 跟我们做数学题一样，，，，，，，机械制图的要领和技巧，，，，，，，也是需要经常训练的，，，，，，，都是靠平时的积累，，，，，，，到用的时间，，，，，，，才华越发容易上手。 。。。。。。。
3. 试着吧重大的问题简朴化。 。。。。。。。我们先把简朴的三视图给搞懂，，，，，，，然后再实验举行排列组合。 。。。。。。。任何一个重大的组合体，，，，，，，着实都是由简朴的结构组合成。 。。。。。。。这样子在重大的图，，，，，，，只要我们认真视察，，，，，，，着实都是有简朴结构组成的。 。。。。。。。
4. 初学者最容易蜕化的地方，，，，，，，可能就是标准件和常用件的画法了。 。。。。。。。我们要注重，，，，，，，标准件和常用件的画法往往是简朴化了的，，，，，，，一定要注重他们的画法，，，，，，，好比螺纹和螺纹毗连。 。。。。。。。
5. 断面图，，，，，，，剖视图，，，，，，，局部放大图的表达要领一定要学好。 。。。。。。。
6. 仔细和专心和耐心。 。。。。。。。制图是一个很是� ？？ ？？？ ？Ｄチ沸难鄣幕疃�，，，，，，每一条线的位置、长度都是需要凭证要求认真画好。 。。。。。。。不可漏画也不可多画，，，，，，，这看似是最基础的要求，，，，，，，着实也是最高的要求。 。。。。。。。
7. 多看标准，，，，，，，学以致用，，，，，，，实践出真知。 。。。。。。。
8. 要多交流，，，，，，，可以去相关论坛看看内容，，，，，，，也可以讨教资深的从业职员，，，，，，，这样子有助于拓展自己的视野，，，，，，，站在差别的高度看问题。 。。。。。。。
看完了上面的入门注重事项，，，，，，，接下来给各人讲一些机械制图的基础知识吧。 。。。。。。。
1. 一样平常纸幅面凭证尺寸，，，，，，，可以分为五种，，，，，，，划分是A0-A4。 。。。。。。。图框的右下角有一个问题栏，，，，，，，文字偏向必需与看图偏向一致。 。。。。。。。
2. 图线有八个种类，，，，，，，划分是粗细实线、海浪线、双折线、虚线、粗细点划线及双点划线。 。。。。。。。
3. 在图样中，，，，，，，虚线、细实线和细点画线的宽度均为粗实线的三分之一，，，，，，，机件的可见轮廓可用粗实线、不可见轮廓线用虚线画出。 。。。。。。。尺寸线和尺寸先用细实线画出，，，，，，，对称中心线和轴线用细点画线画出。 。。。。。。。
4. 我们所说的比例，，，，，，，是图形尺寸和实物尺寸之比。 。。。。。。。比例1:2属于缩小比例，，，，，，，比例2:1是属于放大比例。 。。。。。。。
5. 绘图的时间一样平常接纳原值比例的比例，，，，，，，须要的情形下可接纳放大或者缩小。 。。。。。。。可是图样上标注的应该是机件的现实尺寸。 。。。。。。。
6. 图样中的汉字、数字和字母必需工致、比划清晰且排列整齐。 。。。。。。。汉字应使用长仿宋体。 。。。。。。。
7. 尺寸界线、尺寸线和尺寸数字是标注尺寸的三要素。 。。。。。。。
8. R体现圆半径，，，，，，，ф体现圆直径，，，，，，，Sф体现球直径。 。。。。。。。
9. 图样上的尺寸是零件的现实尺寸，，，，，，，尺寸以毫米为单位时，，，，，，，不需标注代号或名称。 。。。。。。。
10. 图线穿过尺寸数字时，，，，，，，必需要断开，，，，，，，我们在标注水平尺寸，，，，，，，只投偏向应该想上；；；；；；；；标注锤子尺寸的时间，，，，，，，只投偏向应该朝左。 。。。。。。。角度的尺寸数字凭证水平位置誊写。 。。。。。。。
11. 斜度是指斜线对水平线的倾斜水平，，，，，，，用符号∠体现，，，，，，，标注时符号的倾斜偏向应与所标斜度的倾斜偏向一致。 。。。。。。。
12. 装配图中的尺寸种类有①规格尺寸②装配尺寸③装置尺寸④形状尺寸⑤其它主要尺寸
13. 符号“∠1：10”体现斜度1：10，，，，，，，符号“ 1：5”体现锥度1：5。 。。。。。。。
14. 平面图形中的线段可分为已知线段、中心线段、毗连线段三种。 。。。。。。。它们的作图顺序应是先画出已知线段，，，，，，，然后画中心线段，，，，，，，最后画毗连线段。 。。。。。。。
15. 已知定形尺寸和定位尺寸的线段叫已知线段；；；；；；；；有定形尺寸，，，，，，，但定位尺寸不全的线段叫中心线段；；；；；；；；只有定形尺寸没有定位尺寸的线段叫毗连线段。 。。。。。。。
16. 主视图所在的投影面称为正投影面，，，，，，，简称正面，，，，，，，用字母V体现。 。。。。。。。俯视图所在的投影面称为水平投影面，，，，，，，简称水平面，，，，，，，用字母H体现。 。。。。。。。左视图所在的投影面称为侧投影面，，，，，，，简称侧面，，，，，，，用字母W体现。 。。。。。。。
17. 三视图的投影纪律：主视图、左视图等高；；；；；；；；主视图、俯视图等长；；；；；；；；俯视图、左视图等宽。 。。。。。。。
18. 零件有长、宽、高三个偏向的尺寸，，，，，，，主视图上能反应零件的长和高，，，，，，，俯视图上只能反应零件的长和宽，，，，，，，左视图上只能反应零件的高和宽。 。。。。。。。
19. 零件有上、下、左、右、前、后六个方位，，，，，，，在主视图上只能反应零件的上，，，，，，，下，，，，，，，左，，，，，，，右方位，，，，，，，俯视图上只能反应零件的前，，，，，，，后，，，，，，，左，，，，，，，右方位，，，，，，，左视图上只能反应零件的上，，，，，，，下，，，，，，，前，，，，，，，后方位。 。。。。。。。
20. 基本视图划分是主视图，，，，，，，俯视图，，，，，，，左视图。 。。。。。。。
21. 除基本视图外，，，，，，，尚有瞻仰图，，，，，，，右视图和后视图三种视图。 。。。。。。。
22. 按剖切规模的巨细来分，，，，，，，剖视图可分为全剖视图、半剖视图、局部剖视图三种。 。。。。。。。
23. 剖视图的剖切要领可分为全剖、半剖、局部剖、蹊径剖、组合剖五种。 。。。。。。。
24. 剖视图的标注包括三部分内容：①体现剖切平面位置的符号（剖切线），，，，，，，并在两头标有字母②体现投影偏向的箭头③在剖视图上方注写有“× ——×”字样。 。。。。。。。
25. 省略一切标注的剖视图，，，，，，，说明它的剖切平面通过机件的对称平面举行剖切后此后画出的 。 。。。。。。。
26. 剖面图用来表达零件的内部形状，，，，，，，剖面可分为实体部分和空心部分两种。 。。。。。。。
27. 移出剖面和重合剖面的区别是：移出剖面-画在视图轮廓外面的剖面，，，，，，，重合剖面-画在视图轮廓内里的剖面。 。。。。。。。
28. 图样中的图形只能表达零件的结构形状，，，，，，，零件的真实巨细应以图样上所标注的尺寸为依据。 。。。。。。。
29. 标注尺寸的数字称为尺寸基础� 。。。。。。。�，，，，，，机械零件长，，，，，，，宽，，，，，，，高三个偏向上，，，，，，，每个偏向至少有一个尺寸基准。 。。。。。。。
30. 螺纹的五要素是螺纹牙型，，，，，，，直径，，，，，，，螺距，，，，，，，导程，，，，，，，线数，，，，，，，旋向。 。。。。。。。
31. 只有当内、外罗纹的牙型，，，，，，，直径，，，，，，，螺距，，，，，，，线数，，，，，，，旋向一致时，，，，，，，他们才华相互旋合。 。。。。。。。
32. 螺纹的牙型、直径、螺距都切合国家标准划定的称为标准螺纹；；；；；；；；牙型不切合国家标准的称为非标准螺纹；；；；；；；；牙型切合国家标准，，，，，，，但直径、螺距不切合国家标准的称为特殊螺纹。 。。。。。。。
33. 外螺纹的划定画法是：大径用d体现，，，，，，，小径用d1体现，，，，，，，终止线用粗实线 体现。 。。。。。。。
34. 在剖视图中，，，，，，，内螺纹的大径用D体现，，，，，，，小径用D1体现，，，，，，，终止线用粗实线体现。 。。。。。。。不可见螺纹孔，，，，，，，其大径、小径和终止线都用粗实线体现。 。。。。。。。
35. 常见的螺纹联接形式有螺栓毗连、双头螺柱毗连和螺钉毗连。 。。。。。。。
36. 23411永利常用键主要通俗平键、半圆键、钩头楔键、花键。 。。。。。。。
37. 圆柱齿轮按齿轮的偏向可分为直齿、斜齿和人字齿。 。。。。。。。
38. 齿轮轮齿部分的划定画法是：分度圆用细点划线绘制；；；；；；；；齿根圆用细实线绘制，，，，，，，也可省略不画；；；；；；；；齿顶圆用粗实线绘制。 。。。。。。。在剖视图中，，，，，，，齿根圆用粗实线绘制。 。。。。。。。
39. 图样的右上角可以统一标注相同外貌粗糙度，，，，，，，若是零件的所有外貌都具有相同的粗糙度要求的时间。 。。。。。。。当大部分粗糙度相同的时间，，，，，，，可以标注在右上角，，，，，，，并且加注其余两个字。 。。。。。。。
40. 完整的装配图应具备①一组视图；；；；；；；；②须要尺寸；；；；；；；；③手艺要求；；；；；；；；④零件序号和明细栏。 。。。。。。。
41. 装配图的尺寸种类主要有五种：①规格尺寸②装配尺寸③装置尺寸④形状尺寸⑤其它主要尺寸。 。。。。。。。
