CAD绘制完图形时怎样求得部分面积

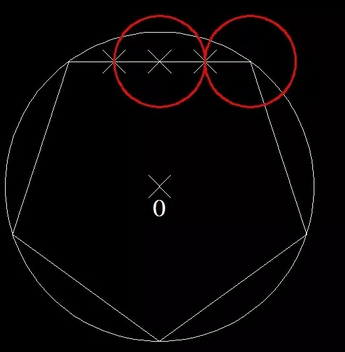

1.先画一个恣意巨细的圆，，，，，在其内部画一个内接五边形；； ；； ；；恣意选取内接五边形一边（这里选取上面的边举行操作）做四中分，，，，，以五边形右上极点作为圆心，，，，，以四分之一长为半径作圆；； ；； ；；以五边形上边的第二个四中分点为圆心，，，，，四分之一边长为半径再作一个圆。。。 。。以大圆内的O点为中心点，，，，，N为5，，，，，环形阵列两小圆。。。 。。
2.删除上面为了便于操作而绘制的辅助圆和五边形。。。 。。

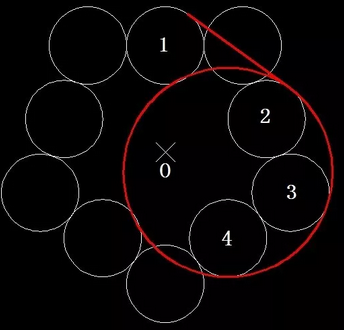

3.画直T相切于圆1、圆2；； ；； ；；再做圆2与圆3、圆3与圆4的切线，，，，，修剪成圆�。。。 。。唬� ；； ；；将O作为中心点，，，，，N=5，，，，，对直线和修剪后的圆弧举行环形阵列。。。 。。

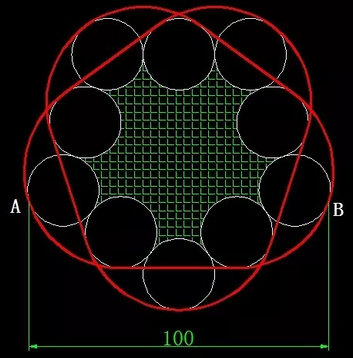

4.以AB两点之间的距离为参照距离，，，，，等同于原图中的100，，，，，对图形举行整体缩放；； ；； ；；求得阴影部分面积300.1193.
