CAD中常用的两种阵列
在CAD绘图软件中有两种阵列：矩形和环形 ，，， ，， ，，那这两种阵列的用法各人知道吗？？？？？
首先 ，，， ，， ，，在屏幕右下方下令处输入AR ，，， ，， ，，弹出阵列对话框
1、矩形阵列（以阵列一个圆为例）
①点击下图中的“选择工具” ，，， ，， ，，对话框暂时消逝 ，，， ，， ，，选取需要阵列的圆 ，，， ，， ，，空格 ，，， ，， ，，对话框又弹出。。。。。 。。

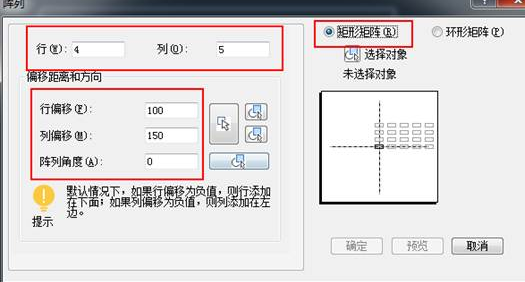

②划分输入需要阵列的行数和列数（上图中4行5列） ，，， ，， ，，行距和列距(上图中行距100 ，，， ，， ，，列距150) ，，， ，， ，，阵列角度0
注：若是阵列的偏向差池 ，，， ，， ，，可以在行偏移和列偏移中输入负值以改变阵列偏向

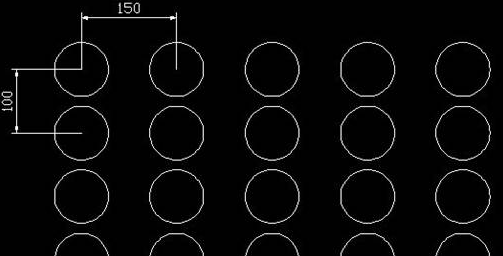

③我们点击预览 ，，， ，， ，，然后点击确定 ，，， ，， ，，这样效果图就出来了：
2、环形阵列（以阵列一个圆为例）
①点击下图中的“选择工具” ，，， ，， ，，对话框暂时消逝 ，，， ，， ，，选取需要阵列的圆 ，，， ，， ，，空格 ，，， ，， ，，对话框又弹出

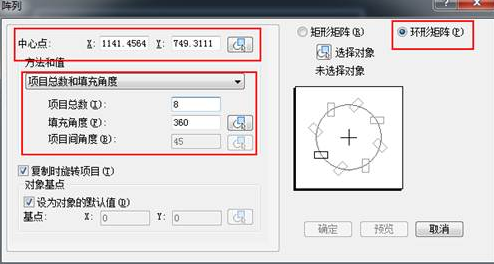

②划分输入阵列个数8 ，，， ，， ，，和阵列规模360° ，，， ，， ，，选择阵列中心点 ，，， ，， ，，如上图

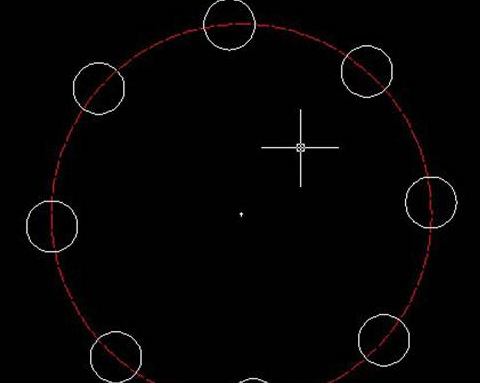

③我们点击预览 ，，， ，， ，，然后点击确定 ，，， ，， ，，这样效果图就出来了：
