CAD初学者教程：机械制图技巧
我们在CAD绘制机械图的一些办法技巧是我们必备的，，，，，以是关于CAD机械制图绘制办法技巧各人知道几多呢？？？ ？？？？？
1.首先，，，，，我们要翻开CAD软件

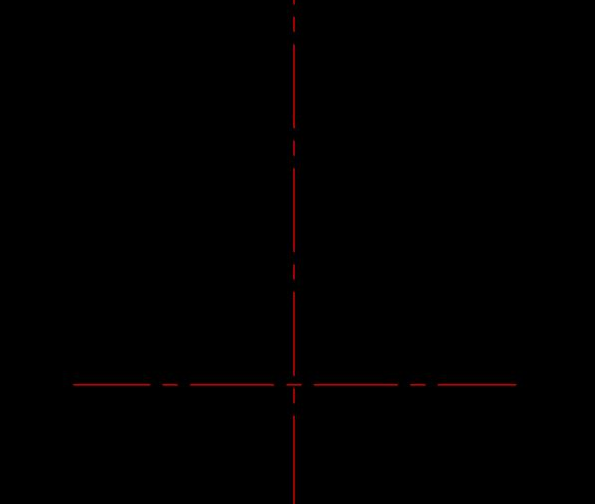

2.绘制出要害的中心点

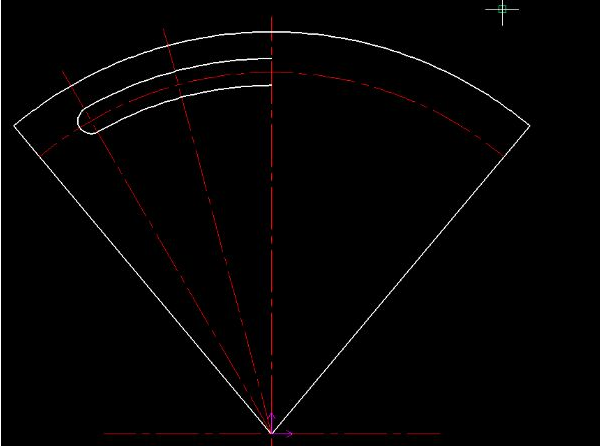

3.把轮廓跟角中分线绘制出来
4.然后以角中分线为准，，，，，绘制出几何图形，，，，，如下图：

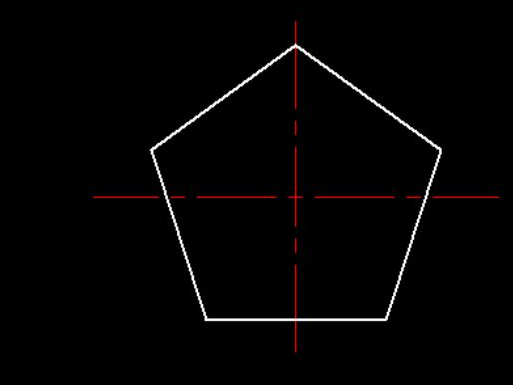

5.单独绘制一个五边。。。。。

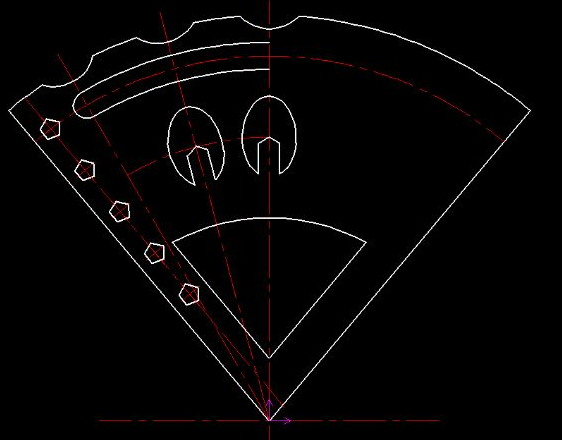

6.然后将单独的五边形复制黏贴到图形中。。。。。

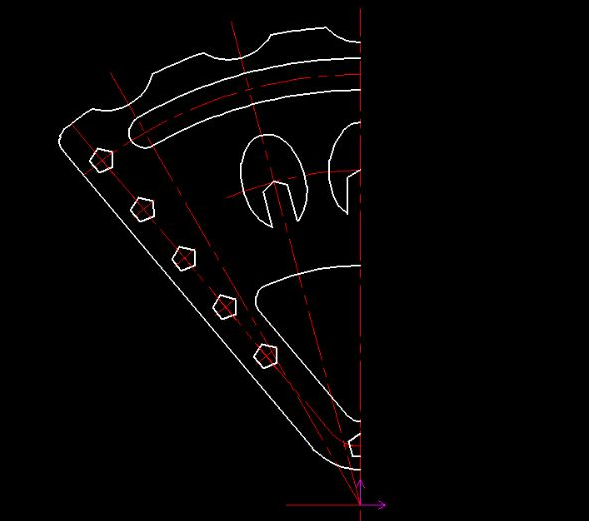

7.绘制出相关部分的倒角，，，，，以中心线为对称，，，，，剪裁掉右边部分所有线条。。。。。

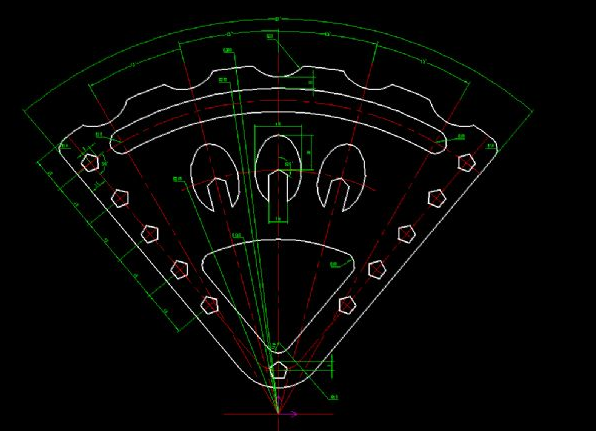

8.将左半部分以中心线镜像，，，，，形成图形。。。。。然后标注上尺寸，，，，，完善细节，，，，，就完成了。。。。。
