CAD平面图标高技巧

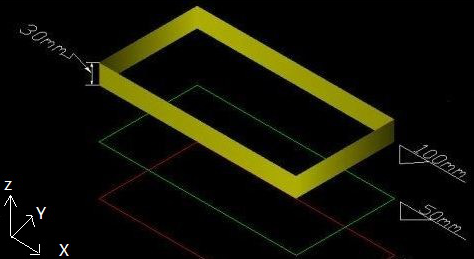

在中望CAD中结构平面是三维空间中一个特定的平面，， ， ，，，，，为三维坐标系中XOY平面。。。 。 。。。。结构平面主要用于安排二维工具和对齐三维工具。。。 。 。。。。我们建设的二维工具都位于结构平面上，， ， ，，，，，栅格也显示在结构平面上，， ， ，，，，，如下图所示:
1. 我们在举行三维绘图时，， ， ，，，，，若是没有指定Z轴坐标，， ， ，，，，，或直接使用光标在屏幕上拾取点，， ， ，，，，，则该点的Z坐标将与结构平面的标高坚持一致。。。 。 。。。。
2. 默认情形下，， ， ，，，，，结构平面为三维坐标系中的XOY平面，， ， ，，，，，即结构平面的标高为0。。。 。 。。。。也可以改变结构平面的标高，， ， ，，，，，可直接在与XOY平面相平行的平面上绘图。。。 。 。。。。
3. 标高是指中望CAD中默认的Z坐标值，， ， ，，，，，默认情形下的标高值为0.当下令行中只输入坐标点的X,Y值，， ， ，，，，，或使用光标在屏幕上拾取点时，， ， ，，，，，中望CAD自动将该点的Z坐标值指定为目今的标高值。。。 。 。。。。
4. 标高下令如下：
下令：elev
指定新的默认标高<0.0000>:
指定新的默认厚度<0.0000>：
温馨提醒：
当23411永利坐标系爆发转变时，， ， ，，，，，中望CAD自动将标高设置为零，， ， ，，，，，并将标高值生涯在系统变量Elevation中，， ， ，，，，，可以直接修改该系统变量，， ， ，，，，，从而改变目今的标高设置。。。 。 。。。。
