CAD怎样求图形部分阴影面积

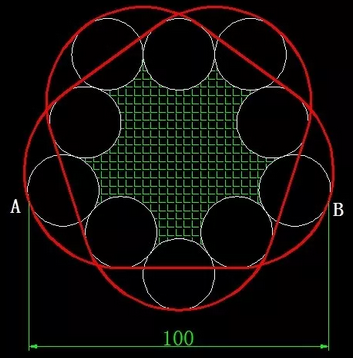

我们在CAD的使用历程中，，，，，，，重大图形的阴影面积怎么求呢？？？？？

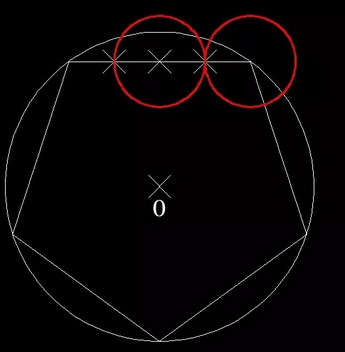

1.先画一个恣意巨细的圆，，，，，，，在其内部画一个内接五边形；；；；；； ；恣意选取内接五边形一边（这里选取上面的边举行操作）做四中分，，，，，，，以五边形右上极点作为圆心，，，，，，，以四分之一长为半径作圆；；；；；； ；以五边形上边的第二个四中分点为圆心，，，，，，，四分之一边长为半径再作一个圆 。。 。。。。。以大圆内的O点为中心点，，，，，，，N为5，，，，，，，环形阵列两小圆 。。 。。。。。
2.删除上面为了便于操作而绘制的辅助圆和五边形 。。 。。。。。

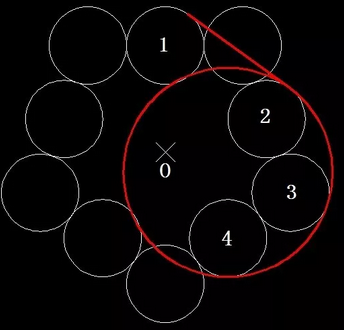

3.画直T相切于圆1、圆2；；；；；； ；再做圆2与圆3、圆3与圆4的切线，，，，，，，修剪成圆� 。。 。。。。。�；；；；； ；将O作为中心点，，，，，，，N=5，，，，，，，对直线和修剪后的圆弧举行环形阵列 。。 。。。。。
4.以AB两点之间的距离为参照距离，，，，，，，等同于原图中的100，，，，，，，对图形举行整体缩放；；；；；； ；求得阴影部分面积300.1193.
