CAD怎样调解图形单位与图形界线
我们在使用CAD软件绘图时，，，， ，需求都是纷歧样的，，，， ，以是为了利便各人设计创作，，，， ，中望CAD软件是可以凭证自身需求来更改图形单位和图形界线的。。。。。。。图形界线指的就是中望CAD的绘图区域，，，， ，也称为图限。。。。。。。而关于初学者来说，，，， ，在绘制图形时“出界”的征象时有爆发，，，， ，以是为了阻止绘制的图形凌驾用户事情区域或图纸的界线，，，， ，就可以使用绘图界线来标明界线。。。。。。。本文将给各人先容一些调解技巧，，，， ，希望能资助到各人！
图形单位调解要领如下：

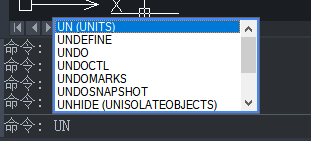

1. 我们可以输入UNITS/UN下令来翻开图形单位对话框。。。。。。。
2. 我们在界面栏点击“名堂”点击“单位”翻开对话框。。。。。。。

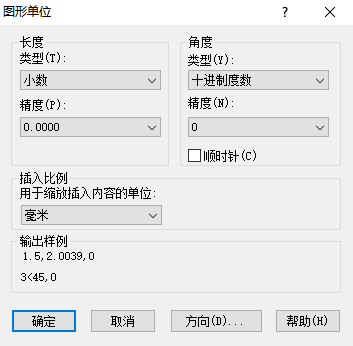

以上两种要领都能资助我们翻开“图形单位”对话框，，，， ，如下图；； ；；；我们在弹出的“图形单位”对话框中，，，， ，可以设置图形的坐标、长度、精度、角度的单位值，，，， ，以及在CAD设计中心中插入图块或外部参照时的缩放单位。。。。。。。
图形单位功效选项先容如下：
（1）长度：用于设置长度单位的类型和精度。。。。。。。
（2）角度：用于控制角度单位类型和精度。。。。。。。
（3）顺时针：用于设置旋转偏向。。。。。。。如选中此选项，，，， ，则体现按顺时针旋转的角度为正偏向，，，， ，未选中则体现按逆时针旋转的角度为正偏向。。。。。。。
（4）插入时的缩放单位：用于选中插入图块时的单位，，，， ，也是目今绘图情形的尺寸单位。。。。。。。
（5）偏向：用于设置角度偏向。。。。。。。单击该按钮，，，， ，将翻开【偏向控制】对话框，，，， ，如图2所示，，，， ，以控制角度的起点和丈量偏向。。。。。。。默认的起点角度为0°，，，， ，偏向正东。。。。。。。在其中可以设置基准角度，，，， ，即设置0°角。。。。。。。如将基准角度设为“北”，，，， ，则绘图时的0°现实上在90°偏向上。。。。。。。若是选择【其他】单选按钮，，，， ，则可以单击【拾取角度】按钮[图片]，，，， ，切换到图形窗口中，，，， ，通过拾取两个点来确定基准角度0°的偏向。。。。。。。
图形单位调解要领如下：
我们在执行图形界线操作之前，，，， ，需要启用状态栏中的【栅格】功效，，，， ，只有启用该功效才华审查图限的设置效果。。。。。。。它确定的区域是可见栅格指示的区域。。。。。。。
1. 我们输入LIMITS来翻开图形界线设置。。。。。。。

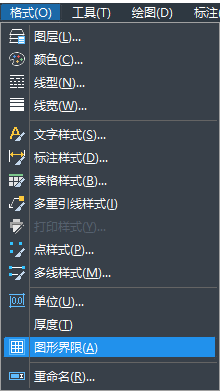

2. 我们在界面栏点击“名堂”点击“图形界线”，，，， ，就可以凭证自己的需求来调解了。。。。。。。
