CAD样条曲线和三维螺旋线的绘制技巧先容
样条曲线是一条通过一系列控制点的平滑曲线，，，，，，它在控制点的形状取决于曲线在控制点的矢量偏向和曲率半径。。。 。。。与平面样条曲线差别，，，，，，空间样条曲线可以想恣意偏向延伸，，，，，，因此经常用来建设曲面界线。。。 。。。三维螺旋线是指一个牢靠点向外，，，，，，沿底面所在平面的法线偏向，，，，，，以指定的半径、高度或圈数旋转而形成的纪律曲线，，，，，，一样平常常用作螺纹特征扫描路径。。。 。。。以下是中望CAD中样条曲线和三维螺旋线的绘制要领：
样条曲线绘制技巧如下：

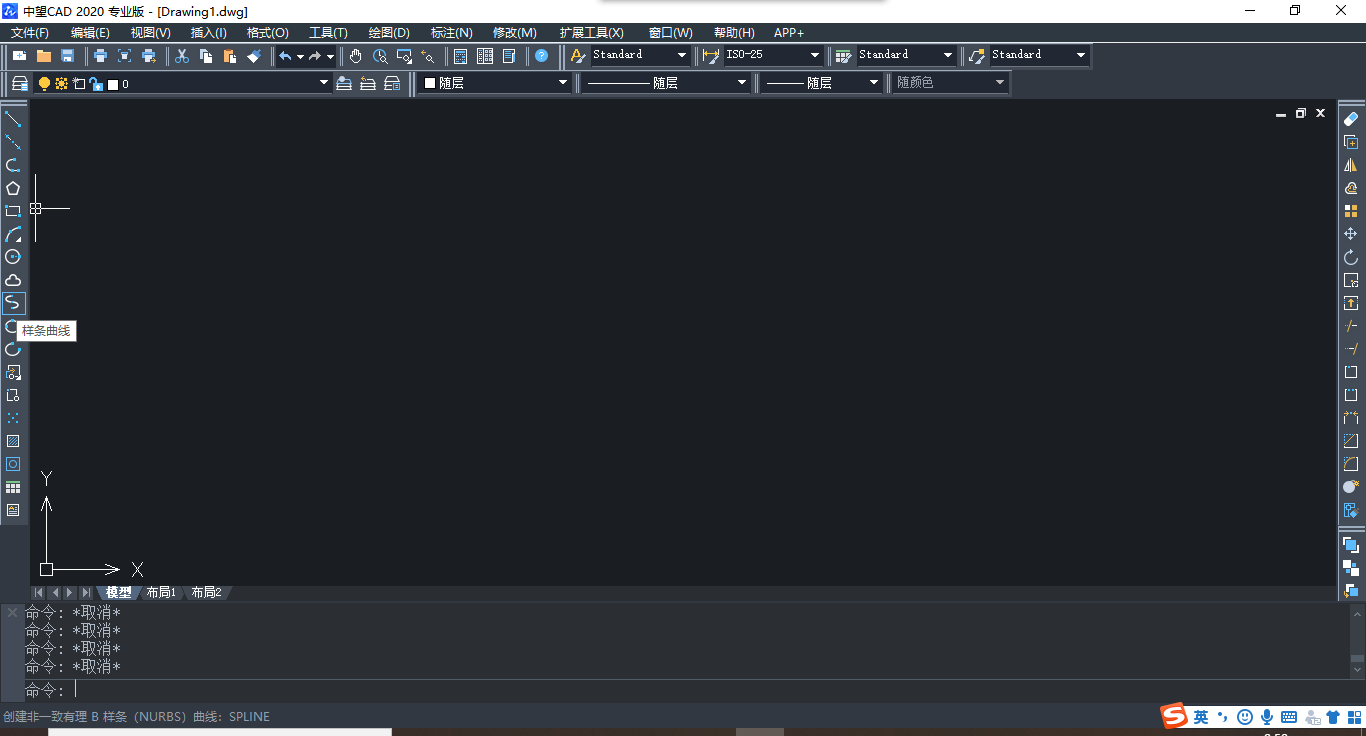

1.首先新建一个空缺的图形。。。 。。。然后单击绘图面板中的样条曲线按钮，，，，，，凭证下令行的提醒来依次选取样条曲线控制点就可以了。。。 。。。

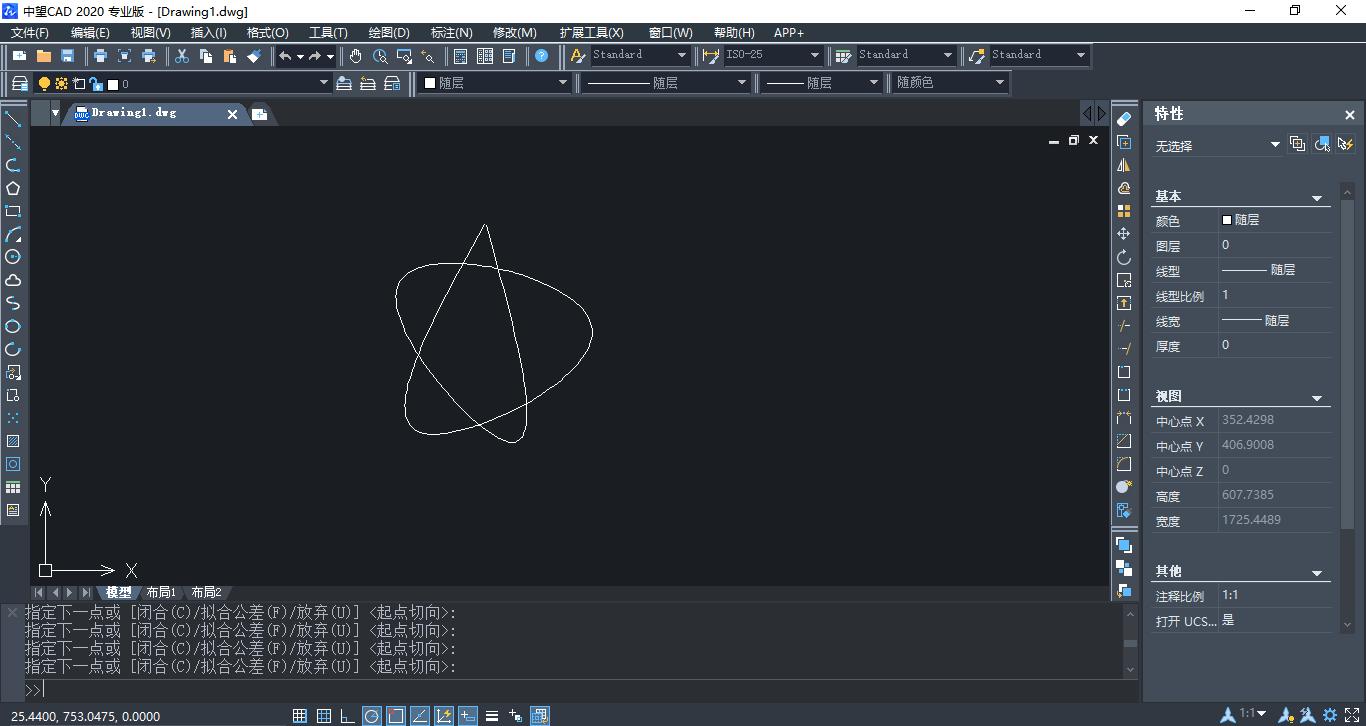

2.这里我们可以凭证自己的需求来绘制图形，，，，，，以下是我用样条曲线绘制出的图形供参考：
螺旋线绘制技巧如下：
1.启用螺旋线的下令是HELIX。。。 。。。执行该下令，，，，，，指定螺旋线的底面、顶面半径以及螺旋高度等参数后，，，，，，就可以了。。。 。。。
2.默认情形下螺旋线的圈数为上次建设螺旋线的圈数，，，，，，因此螺旋线的圈数不是必需设置的选项，，，，，，当指定螺旋线底面和顶面半径后，，，，，，可凭证下令行的提醒，，，，，，设置圈高和圈数。。。 。。。

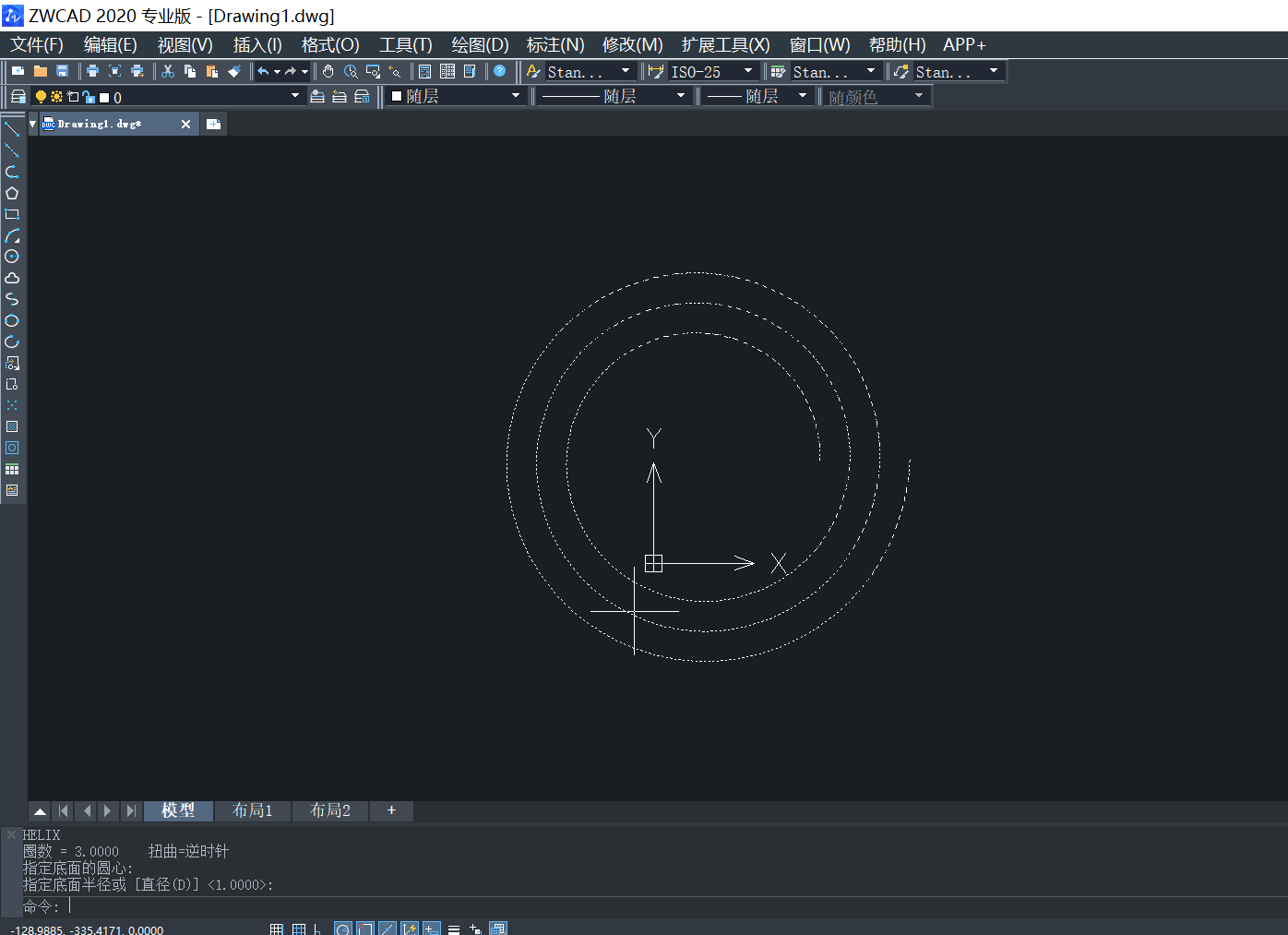

3.圈高即是螺旋线各圈之间的间距乘以螺旋圈数。。。 。。。选择扭曲选项可以指定螺旋线的旋转偏向是顺时针照旧逆时针。。。 。。。下图是绘制好的螺旋线供参考：
4.建设好的螺旋线，，，，，，可以通过特征选项板编辑其参数。。。 。。。
