最近许多新手小同伴似乎逐渐进入了绘图的状态。。。。。
带着种种一样平常训练的CAD图纸前来询问绘图历程。。。。。
许多图纸自己着实不算重大 ，，，，，，，有时间小同伴无从下手的缘故原由往往纠结于绘图顺序的先后。。。。。
不知道各人有没有玩过数独 ，，，，，，，通常许多人都会使用条件约束 ，，，，，，，把最容易确定的数字先填好 ，，，，，，，再去逐步剖析其他（虽然也有许多其他更好的要领 ，，，，，，，先别杠哈）。。。。。
CAD训练图纸着实也可以这样下手。。。。。

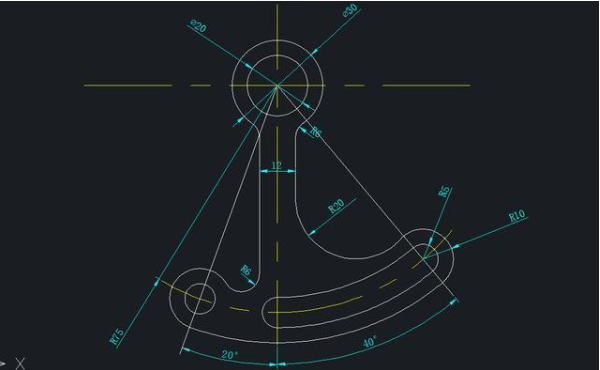

以下图为例 ，，，，，，，做一个简朴的实例教程 ，，，，，，，各人看到图后5秒 ，，，，，，，能想到怎样绘制吗？？？ ？？？？？
CAD版本：中望CAD 2020专业版

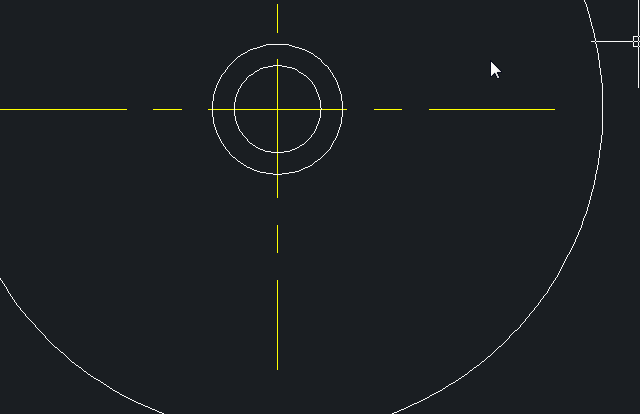

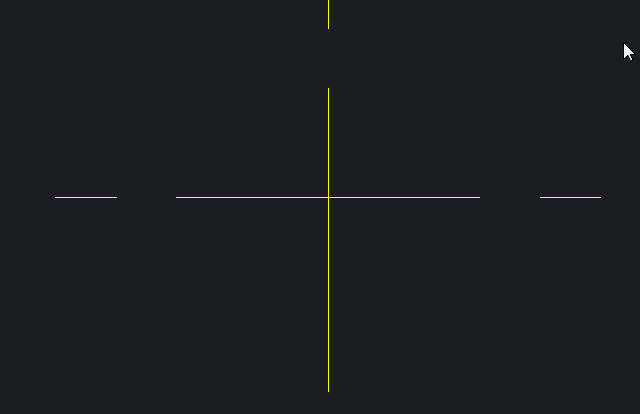

1、基本上一些相切位置不怎么可能先画的 ，，，，，，，从上图中我们能较量容易确定位置和尺寸巨细的就是那几个圆 ，，，，，，，φ20、φ30、和R75。。。。。

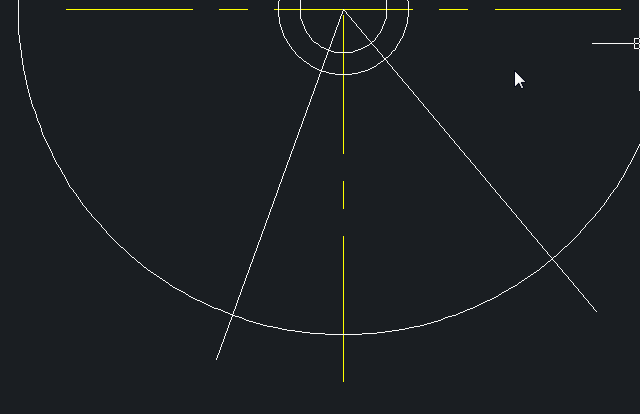

2、从图中可以看到下方的圆需要两条角度线和R75交点来确定 ，，，，，，，以是这一步先把20°和40°的线画出来。。。。。（怎么画？？？ ？？？？？270+40=310 ，，，，，，，270-20=250 ，，，，，，，不知道各人有没有看懂）
3、圆心确定了 ，，，，，，，就可以画了。。。。。浚浚� ？？？？？梢钥吹秸饫镉薪狭慷嗟脑� ，，，，，，，虽然 ，，，，，，，手动画也可以 ，，，，，，，你要复制也可以 ，，，，，，，看习惯罢了。。。。。

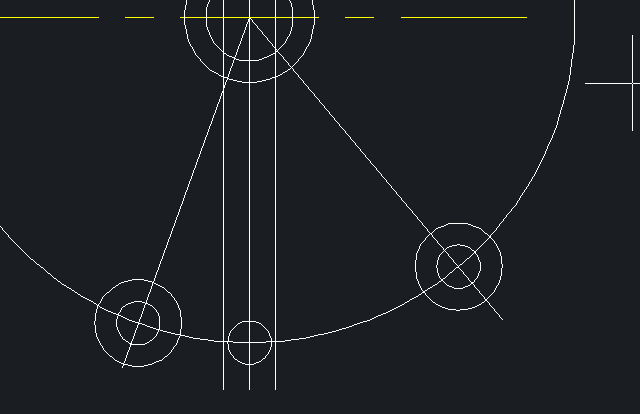

4、竖直中心线左右偏移6（你有更好的步伐也可以）

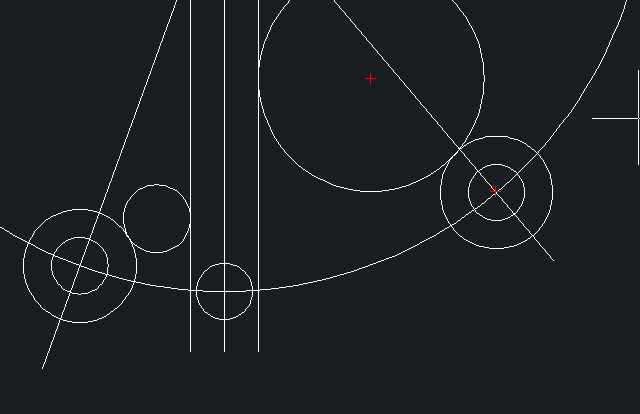

5、用相切、相切、半径的方法作圆 ，，，，，，，画R6和R20。。。。。（你有更好的要领也可以）
6、下面三段圆弧 ，，，，，，，起点、端点、半径的方法画 ，，，，，，，半径划分为70、80和85。。。。。

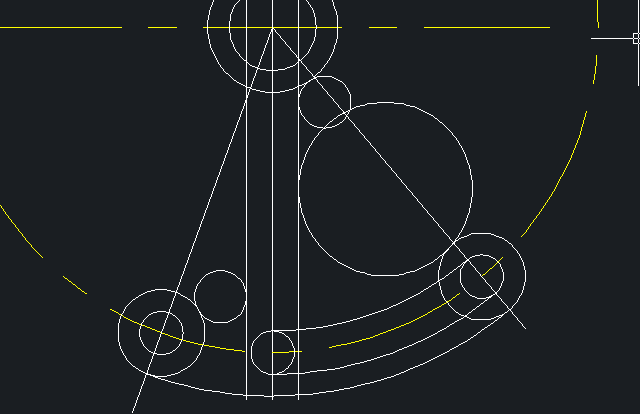

7、之后需要磨练各人的修剪功夫了 ，，，，，，，只要比照原图 ，，，，，，，修剪完毕之后 ，，，，，，，你就掌握TR修剪下令了。。。。。
8、发明了吗？？？ ？？？？？剪错了圆弧 ，，，，，，，考考各人有几种要领补全？？？ ？？？？？
最后标注尺寸和作其他修改即可。。。。。
PS：左边部分的R6看起来和原图的纷歧样 ，，，，，，，可是画出来就是这样 ，，，，，，，比照一下 ，，，，，，，各人以为是什么缘故原由呢？？？ ？？？？？
有没有下一期训练题详解就靠各人的点赞喜欢和珍藏了。。。。。
