CAD中的图幅，，，，，全称是图纸幅面，，，，，指绘制图样的图纸的大�。。。 。。。治痉婧图映し媪街�。。。 。。。各人一样平常会把CAD的设计图放到图幅里，，，，，这样可以明确知道这幅图纸的详细规模。。。 。。。 那CAD中图幅怎样绘制呢，，，，，各人一起来看一下吧，，，，，详细办法如下：
1、翻开CAD软件，，，，，这里以A3图纸为例，，，，，420x297（mm)举行绘制。。。 。。。
2、设置图层：细实线和粗实线的选择，，，，，细实线为绿色，，，，，线型为continuous，，，，，粗实线白色，，，，，仍为continuous。。。 。。。

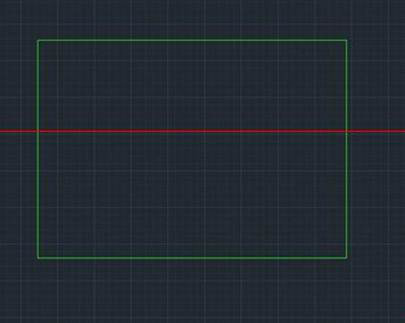

3、绘制图幅：选择图层为绿色的细实线图层，，，，，输入rec(矩形下令），，，，，空格键确定，，，，，鼠标选定第一点，，，，，第二点为对角点，，，，，输入坐标（420,297），，，，，空格键确定。。。 。。。

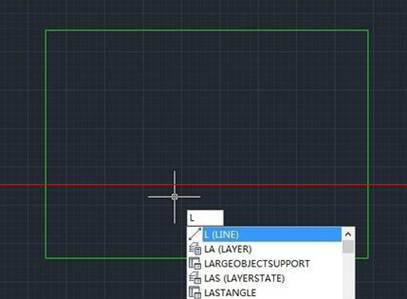

4、切换图层，，，，，选择白色粗实线的线型，，，，，输入l(直线下令），，，，，选定左下角点，，，，，按住shift+2，，，，，进入相对坐标，，，，，输入（25,5），，，，，确定另一点。。。 。。。

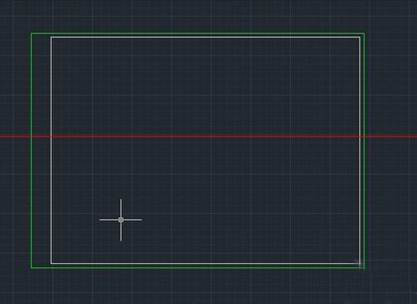

5、翻开正交模式，，，，，鼠标向右移动，，，，，输入390，，，，，空格键确定第二点，，，，，继续鼠标上移，，，，，输入287，，，，，空格键确定，，，，，继续鼠标左移，，，，，输入390，，，，，空格键确定，，，，，再选择第一点（25,5），，，，，闭合图形。。。 。。。删除箭头所指的第一条线.
6、在右下角举行问题栏的绘制。。。 。。。以内矩形右下角的点为起始点，，，，，输入直线下令，，，，，选定该点，，，，，鼠标上移，，，，，并输入56，，，，，空格键确定，，，，，左移输入180，，，，，空格键确定，，，，，下移输入56，，，，，空格键两次，，，，，完成图形的闭合。。。 。。。

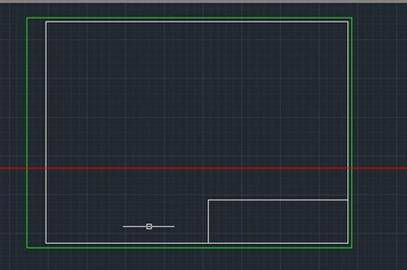

7、选择最先的上移56的线，，，，，此处有两条粗实线，，，，，故应删除一条，，，，，选择一条，，，，，按delete键删除，，，，，这样A3的图幅就绘制完成了。。。 。。。
以上是关于CAD绘制图幅的要领，，，，，希望对各人的学习有所资助。。。 。。。
