CAD磨练标注可以使用户有用地转达应检查制造的部件频率，，，，，以确保标注值和部件公差处于指定规模内。 。。。。。 。。磨练标注由边框和文字值组成，，，，，磨练标注的边框由两条平行线组成，，，，，最后呈圆形或方形。 。。。。。 。。文字值用笔直线离隔。 。。。。。 。。磨练标注最多可以包括三种差别的信息字段：磨练标签、标注值和磨练率。 。。。。。 。。那怎样添加磨练标注我们今天来学习一下，，，，，详细办法如下：

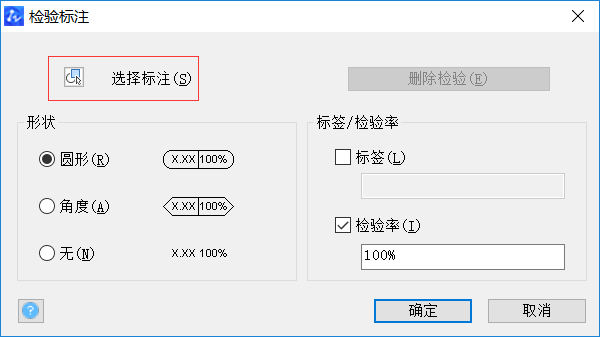

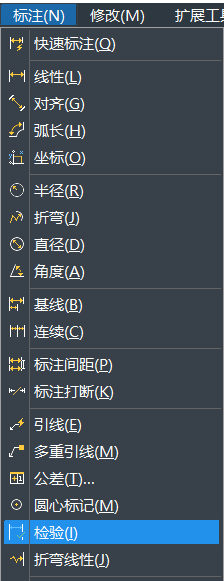

1.首先翻开CAD软件，，，，，单击CAD“标注”工具栏中的“磨练”按钮，，，，，或在下令栏中输入【DIMINSPECT】下令，，，，，翻开如图所示的“磨练标注”对话框。 。。。。。 。。

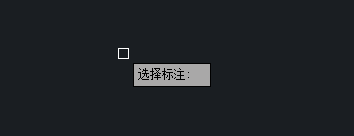

2. 在“磨练标注”对话框中单击“选择标注” 按钮，，，，，然后在图纸中选择一个尺寸标注，，，，，按【Enter】键返回到“磨练标注”对话框。 。。。。。 。。

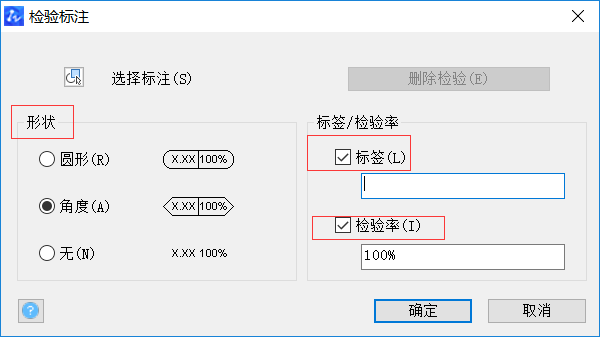

3. 在“形状”参数栏中选择线框类型 ；；；； ；在“标签/磨练率”参数栏中指定所需的选项，，，，，选中“标签”复选框，，，，， 然后在文本框中输入所需的标签 ；；；； ；选中“磨练率”复选框，，，，，然后在文本框中输入所需的磨练率。 。。。。。 。。
4.单击“确定”按钮。 。。。。。 。。
注：可以将磨练标注添加到任何类型的标注。 。。。。。 。。磨练标注的目今值显示在特征选项板的“其他”下。 。。。。。 。。这些值包括用于控制边框外观以及标签和磨练率值的文字的特征。 。。。。。 。。
以上是关于在CAD中怎样添加磨练标注的要领分享，，，，，操作办法不难，，，，，信托各人都能学习这个知识点。 。。。。。 。。
