我们在使用CAD软件历程中，，，，，，也许经常需要求解一些图形的面积，，，，，，若是图形是不规则的那么求解的难度会上升，，，，，，现在我们分享一下有关于求解不规则图形面积的要领，，，，，，各人一起学习一下吧，，，，，，详细如下：

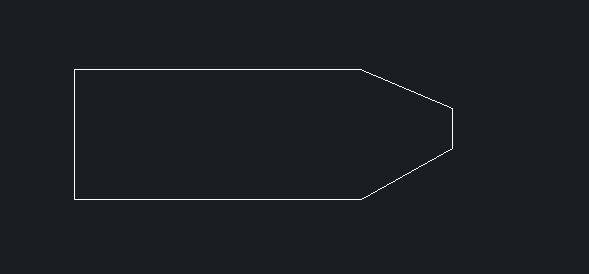

1.首先翻开CAD软件，，，，，，翻开需要求解面积的图形，，，，，，如图所示，，，，，，以下面图形为例：
2.接着在下方下令行输入快捷下令“bo”并回车。。 。。。。

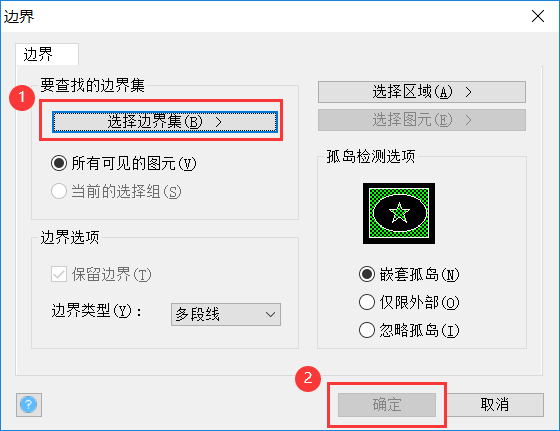

3.在弹出的【界线】对话框中，，，，，，凭证提醒完成响应选中图形的操作，，，，，，不规则图形酿成了一个关闭区域，，，，，，选中关闭图形接着点击右下角确定，，，，，，如下图所示：
4.然后输入快捷下令“ls”，，，，，，回车。。 。。。。

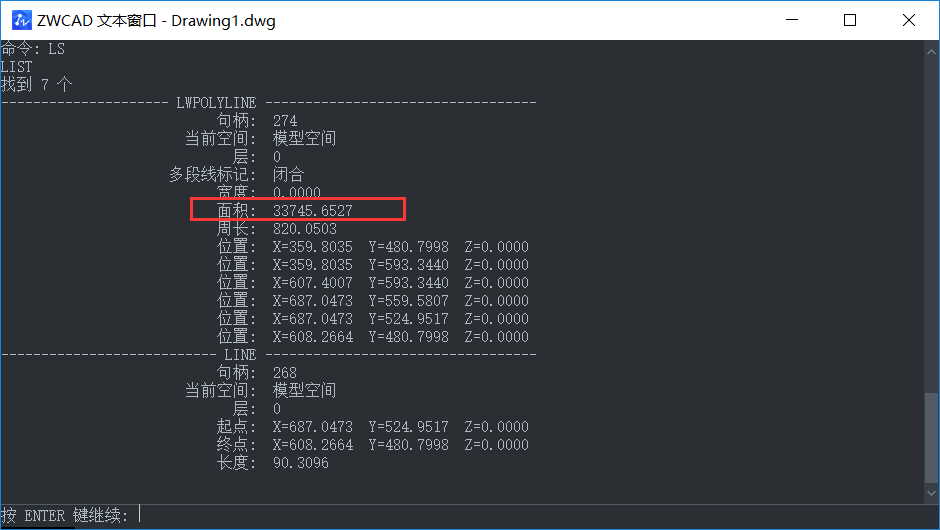

5.最后我们可以看到面积、周长、宽度等不规则图形的信息，，，，，，如图所示：
关于在CAD中怎样求不规则图形面积的要领解说到这里，，，，，，这个求解不规则图形面积的要领同样适用于包括弧线段等的不规则图形中，，，，，，各人可以参考这个要领现实操作一遍。。 。。。。
