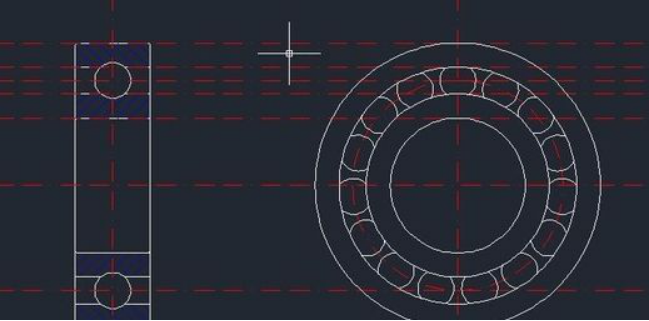

在使用CAD历程中，，，，，，，我们应该经常需要绘制差别的图形，，，，，，，掌握相关技巧可以资助各人越发快速绘图，，，，，，，今天我们来学习一下画深沟球轴承的要领吧，，，，，，，详细办法如下：

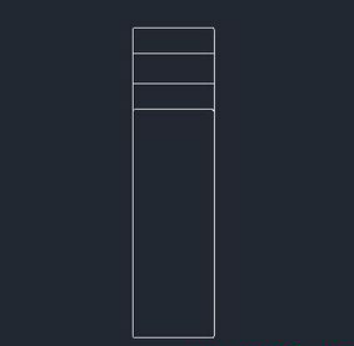

1、首先翻开CAD软件，，，，，，，接着绘制圆角为1、长度为95、宽度为25的矩形，，，，，，，并剖析。。。。。 。。 。偏置上方线条划分为8、17、25，，，，，，，并将下面的偏置线条圆倒角，，，，，，，半径为1。。。。。 。。 。如下图所示：

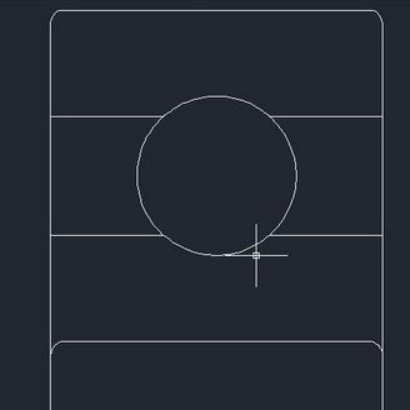

2、绘制一个半径为6的圆在两条偏置线的中心位置，，，，，，，并修剪多余的线条，，，，，，，如下图所示：
3、对上面的线条和圆图案举行镜像处置惩罚，，，，，，，并填充图案，，，，，，，如下图所示：

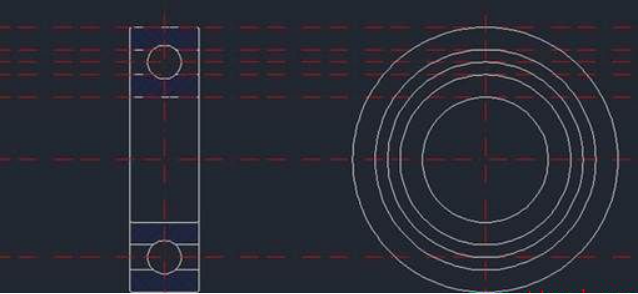

4、绘制辅助线和相关的同心圆，，，，，，，如下图所示：

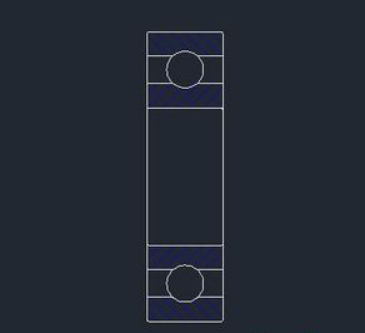

5、绘制滚珠，，，，，，，半径为6，，，，，，，并修剪多余的线条，，，，，，，如下图所示：

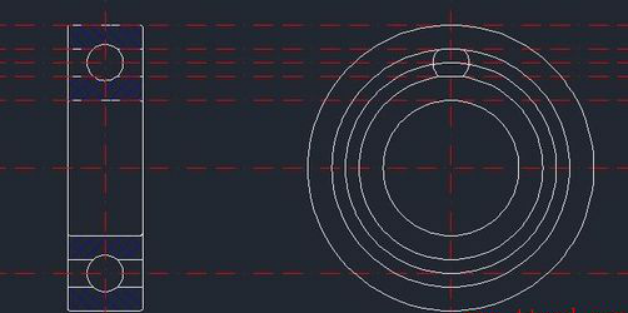

6、环形阵列滚珠，，，，，，，并且修改图层特征，，，，，，，即将实线转化为中心线，，，，，，，如下图所示：

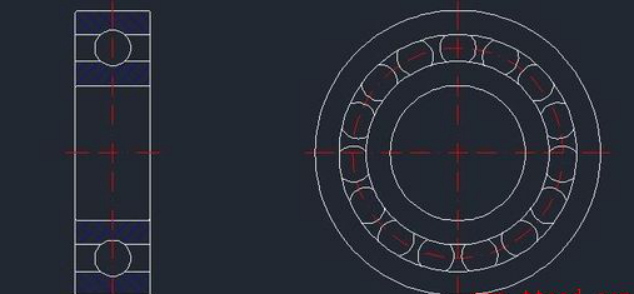

7、最后一步，，，，，，，修剪多余的线条，，，，，，，完成球轴承。。。。。 。。 。如下图所示：
以上跟各人先容了关于怎样绘制深沟球轴承的技巧办法，，，，，，，各人可以参考并举行训练，，，，，，，希望对各人有所资助。。。。。 。。 。
