CAD绘制风叶轮的例子
在使用CAD历程中，，，，，若是绘图时各人想要绘制风叶轮，，，，，该怎样举行操作呢？？？？ ？？？？详细的操作可以参考以下几个办法：

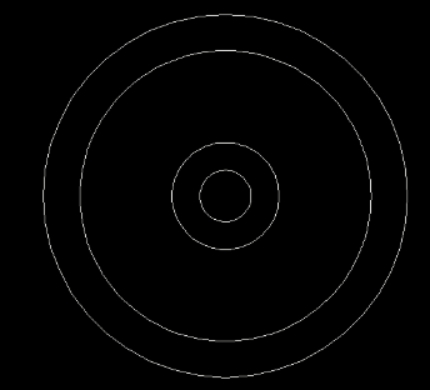

1.翻开CAD软件，，，，，绘制4个同心圆，，，，，这4个同心圆的直径尺寸划分是85毫米、68毫米、25毫米、12毫米；；；；； ；

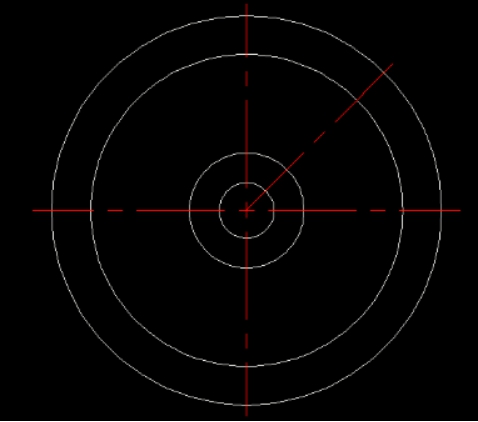

2.使用直线下令绘制中心线和45度辅助线，，，，，同时把直线的线型设置中center2，，，，，颜色为红色，，，，，如图所示；；；；； ；

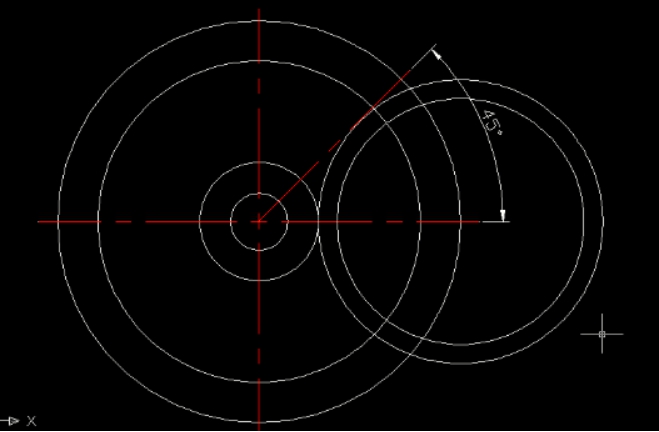

3.使用相切，，，，，相切，，，，，半径绘制圆，，，，，两个象限点划分选取45度辅助线上一点和第二个内圆上一点，，，，，半径选取最外侧圆象限点到第二个圆象限点距离，，，，，绘制如下图所示的圆，，，，，然后使用偏移下令把前面绘制的新圆向内偏移4毫米；；；；； ；

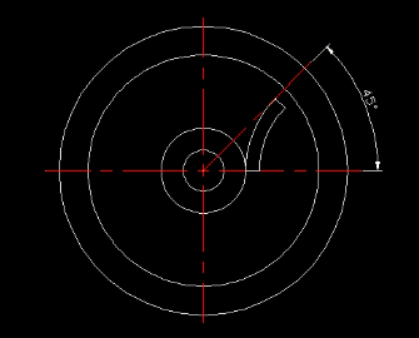

4.如图所示毗连外圆与45度辅助线切点和圆的笔直点，，，，，修剪多余的线条；；；；； ；

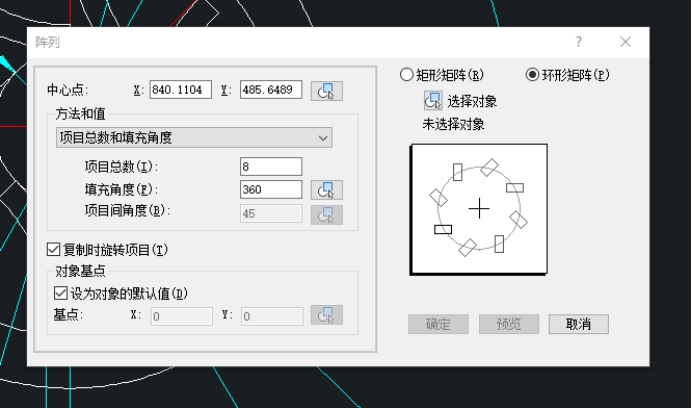

5.使用圆形阵列的要领，，，，，以同心圆圆心为中心点，，，，，选取工具为刚绘制好的半圆形扇叶，，，，，项目总数设为8个，，，，， 360度阵列获得最后的图形后，，，，，在图形中标注响应的尺寸即可。。。。。。

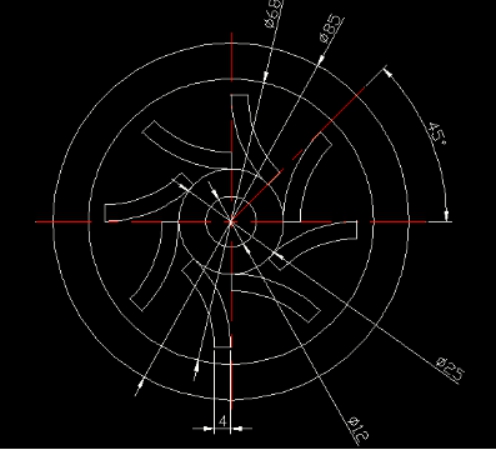

6.最后绘制的效果如下图所示。。。。。。
以上是关于在CAD中怎样绘制风叶轮的例子，，，，，各人学习后可以凭证自己的现实需求举行修改。。。。。。
