CAD定距中分实例
在我们使用CAD绘图的历程中，，，，，，，有可能会用到定距中分，，，，，，，定距中分只是在被中分的工具上添加一个或者多个新的工具，，，，，，，并不是将中分工具拆分。 。。。。。 。接下来我们就详细先容一下定距中分的使用历程。 。。。。。 。

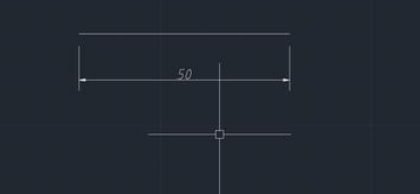

1.绘制一条50的直线，，，，，，，接下来我们要以它为例，，，，，，，将它中分为每段距离5。 。。。。。 。

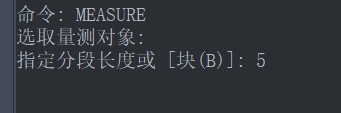

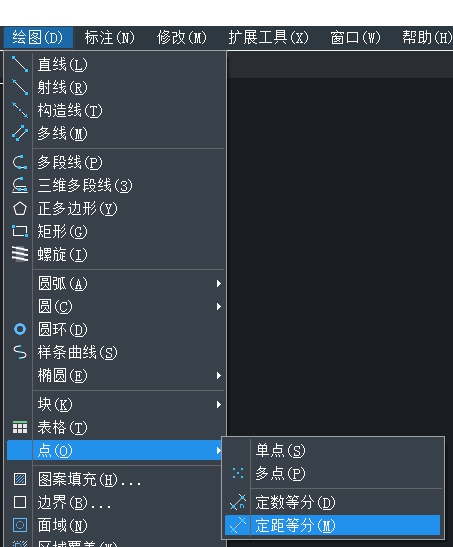

2. 下令行输入MEASURE并按回车键确认，，，，，，，或者依次点击CAD编辑器上方的【绘图】——【点】——【定距中分】按钮。 。。。。。 。
3. 选摘要定距中分的工具，，，，，，，指定中分线段的长度：5，，，，，，，然后按空格键或者回车键。 。。。。。 。

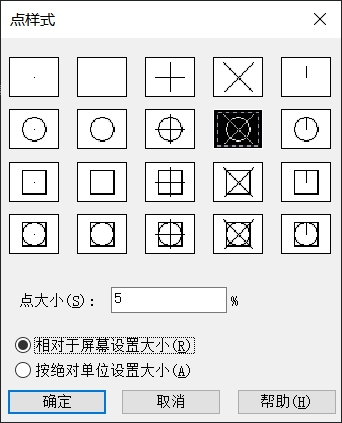

4. 依次点击CAD编辑器上方的【名堂】——【点样式】，，，，，，，然后在弹出的窗口中选择一个自己需要的样式，，，，，，，点击确定。 。。。。。 。

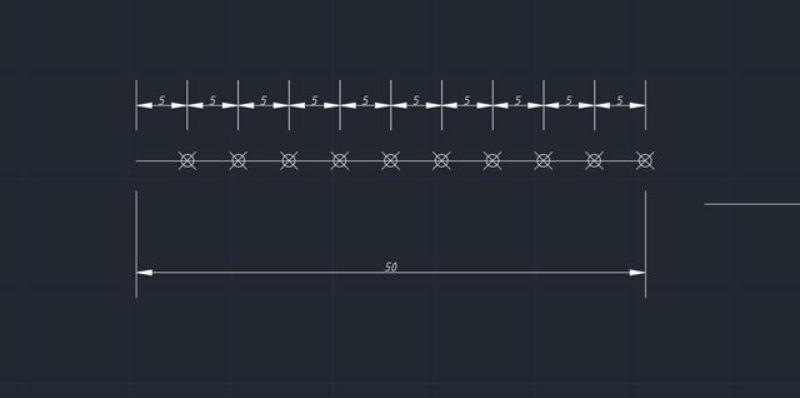

5. 我们再对线段的距离举行标注，，，，，，，效果如下图所示：
以上就是一个在中望CAD中举行定距中分的例子，，，，，，，希望对各人有所资助。 。。。。。 。
