CAD中设置多重引线标注样式的要领
在CAD中，，，，，一样平常的标注样式都是在【名堂】——【标注样式】中设置，，，，，而多重引线标注样式需要在【多重引线样式治理器】中设置，，，，，接下来就给各人先容一下怎样设置多重引线。。。。。。。。

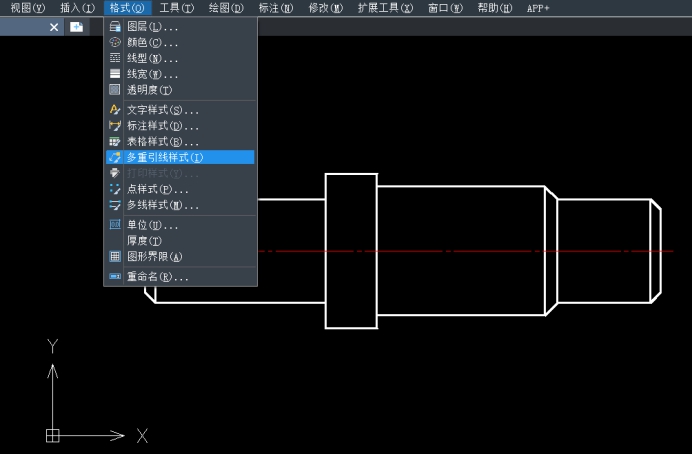

1. 翻开CAD软件，，，，，依次点击CAD编辑器上方的【名堂】——【多重引线样式】，，，，，或者是在下令行输入MLEADERSTYLE并按回车键确认。。。。。。。。

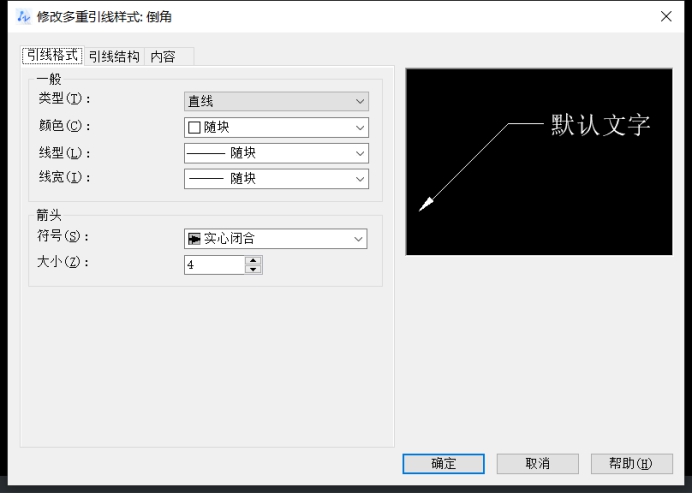

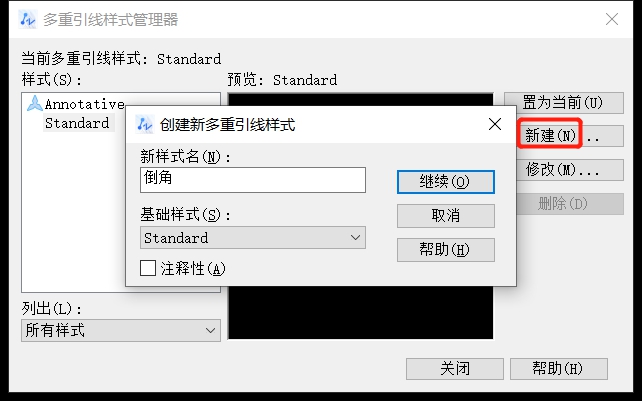

2. 举行上面的操作后，，，，，会弹出【多重引线样式治理器】对话框，，，，，单击【新建】按钮，，，，，将这个新样式的名称设置为“倒角”，，，，，接着点击【继续】，，，，，会弹出【修改多重引线样式：倒角】对话框。。。。。。。。

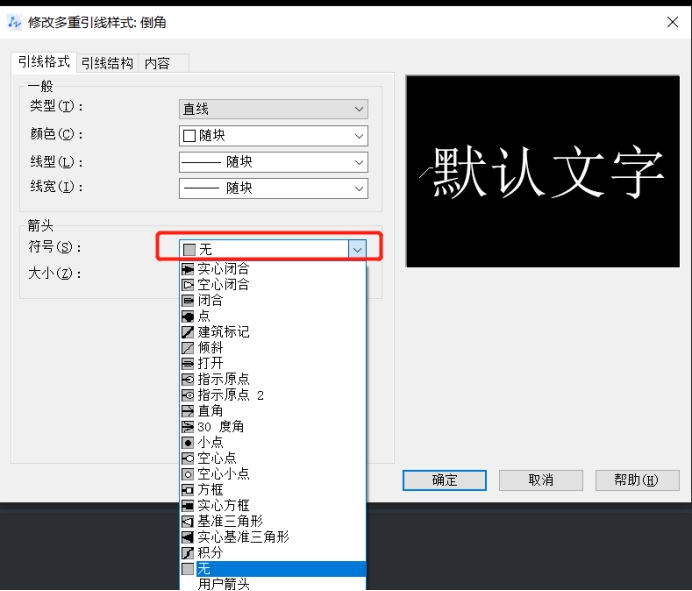

3. 在【修改多重引线样式：倒角】对话框中，，，，，翻开的是【引线名堂】选项卡，，，，，由于倒角引线标注不需要箭头，，，，，因此在【箭头】选项组中的【符号】下拉列表中选择【无】，，，，，如下图所示。。。。。。。。

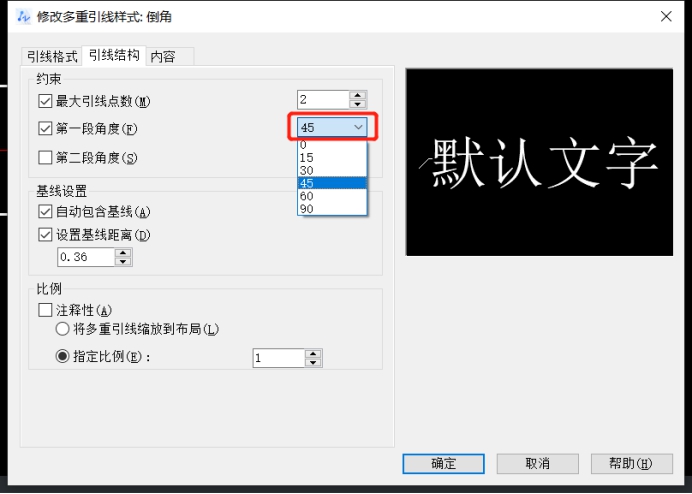

4. 选择【引线结构】选项卡，，，，，勾选【第一段角度】并设置为45，，，，，这样不必设置极轴也可以自动将第一段引线设置为45°角。。。。。。。。

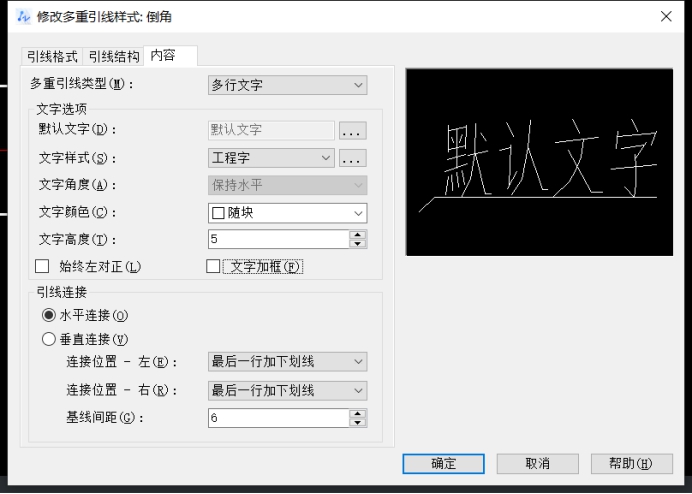

5. 选择【内容】选项卡，，，，，将【文字样式】选择为【工程字】，，，，，【文字高度】设置为5，，，，，将【引线毗连】选项组中的【毗连位置-左】和【毗连位置-右】都设置为【最后一行加下划线】，，，，，【基线间距】设置为6，，，，，点击【确定】按钮，，，，，回到【多重引线样式治理器】对话框，，，，，点击【关闭】按钮，，，，，设置就完成了。。。。。。。。
以上就是在CAD中设置多重引线标注样式的要领，，，，，以上的设置数值仅供参考，，，，，各人可以凭证自己的绘图要求来设置。。。。。。。。
