CAD基线标注的要领
在CAD中，，，，，，基线标注与一连标注的实质是线性标注、坐标标注、角度标注的延续 。。。。。。。在某些特殊情形下，，，，，，好比一系列尺寸是由统一个基准面引起的或者是首尾相接的一系列一连尺寸，，，，，，CAD软件提供了专门的标注工具以提高标注的效率 。。。。。。。关于由统一个基准面引出的一系列尺寸，，，，，，可以使用基线标注 。。。。。。。接下来就以一个实例来给各人展示一下基线标注要领！

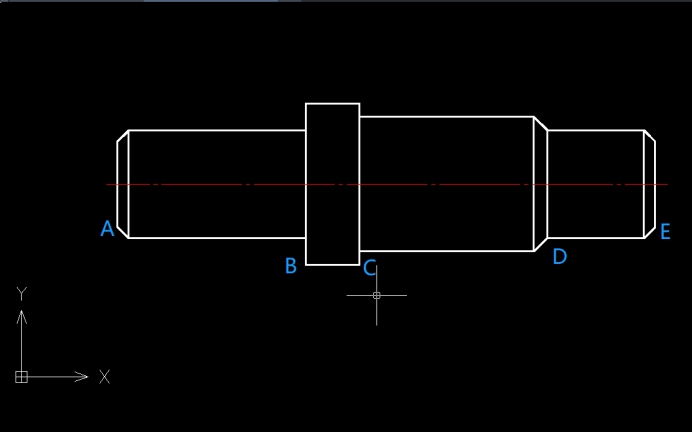

1. 翻开一个需要举行基线标注的图形文件，，，，，，文件中是一个蹊径轴图形，，，，，，如下图所示，，，，，，为了利便展示，，，，，，小编标记了一些字母，，，，，，接下来一步步对这个图形举行基线标注 。。。。。。。

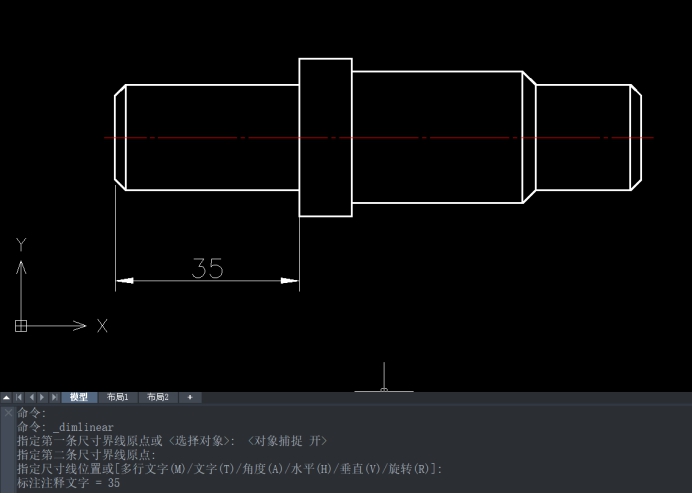

2. 由于没有基准标注，，，，，，需要先在A、B两点间建设一个线性标注 。。。。。。。依次点击【标注】——【线性】按钮，，，，，，激活线性标注下令，，，，，，凭证下令行提醒指定第一条尺寸界线原点或<选择工具>时，，，，，，翻开工具捕获，，，，，，依次拾取上图中的A点和B点 。。。。。。。接着向下拉出标注尺寸线，，，，，，自界说合适的尺寸线位置 。。。。。。。

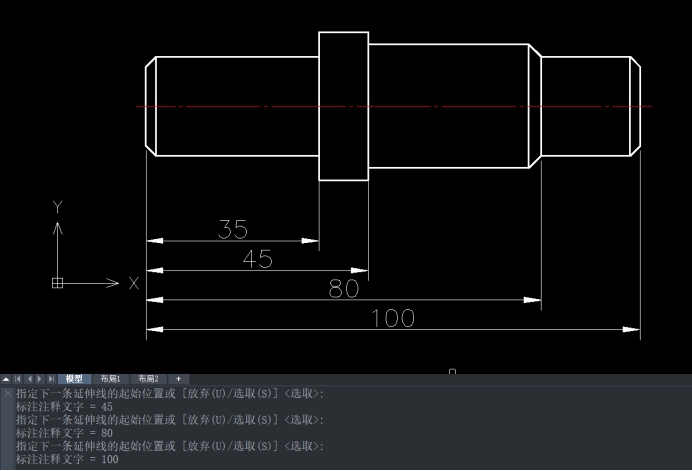

3. 依次点击【标注】——【基线】按钮，，，，，，由于刚刚执行完一个线性标注，，，，，，CAD软件会直接以刚执行完的线性标注作为基准标注，，，，，，提醒输入下一个尺寸点 。。。。。。。唬唬唬� ；；；济媸钦飧鱿咝员曜⒀≡竦牡谝桓霰曜⒌悖�，，，，，凭证下令行提醒依次拾取C、D、E点，，，，，，最后直接按回车键，，，，，，最终标注完成的效果如下图所示 。。。。。。。
以上就是在CAD中建设基线标注的要领，，，，，，各人可以多多训练基线标注 。。。。。。。
