CAD指定圆心和轴长怎样绘制椭圆
在使用CAD软件绘制椭圆时，，，，，，各人可以直接给出另一轴的半轴长度或给出一点，，，，，，该点到轴中心点的距离为另一半轴的长度。。。。。接下来我们以椭圆的中心和长半轴为15、短半轴为7.5的例子，，，，，，给各人先容怎样接纳“圆心”中心和轴长的要领绘制椭圆！

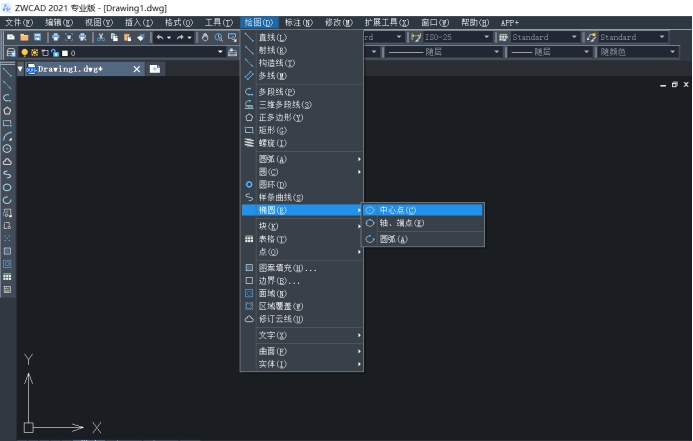

1. 依次点击CAD编辑器上方的【绘图】——【椭圆】——【中心点】按钮，，，，，，如下图所示。。。。。

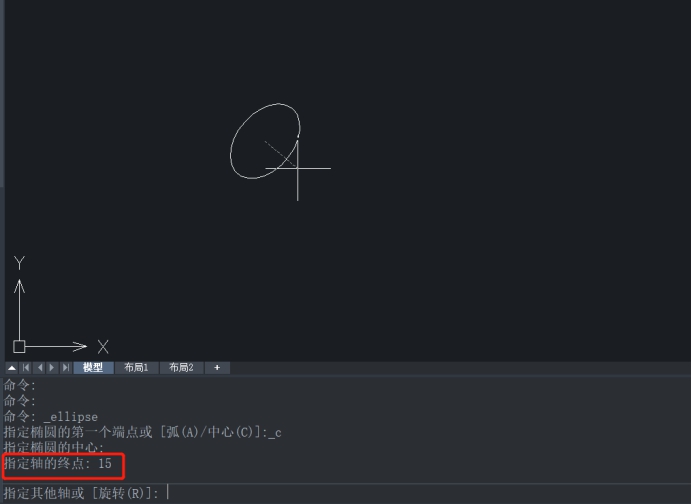

2. 凭证下令行提醒指定椭圆中心点，，，，，，接着输入15，，，，，，按回车键，，，，，，鼠标指示轴端点偏向，，，，，，指定半轴长度。。。。。

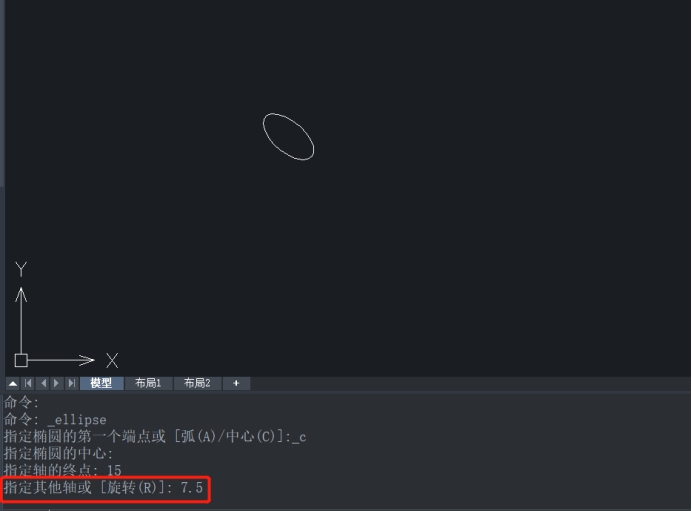

3. 凭证下令行提醒指定其他轴，，，，，，输入7.5，，，，，，按回车键，，，，，，指定另一半轴长，，，，，，按回车键竣事下令，，，，，，完成后如下图所示。。。。。
以上是指定圆心和轴长绘制椭圆的例子，，，，，，各人要注重的是，，，，，，第一条轴的角度确定了整个椭圆角度，，，，，，第一条轴既可以界说椭圆的长轴，，，，，，也可以界说椭圆度短轴。。。。。
