在学习CAD软件使用的历程中 ， ，，，，，相识图层的使用要领是最基础的一步。。。。。。在使用CAD绘图时 ， ，，，，，若是不设置图层 ， ，，，，，那么所有的图形都会被绘制在默认的图层上面 ， ，，，，，这样无论是修改图形照旧打印图纸 ， ，，，，，都十分的不利便。。。。。。因此 ， ，，，，，下面让我们一起来学习一下如高效使用CAD图层：

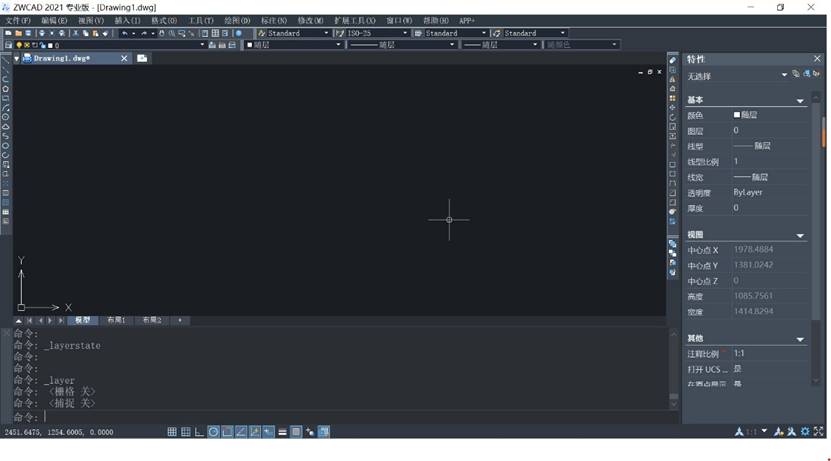

第一步：翻开CAD软件 ， ，，，，，新建一个页面:

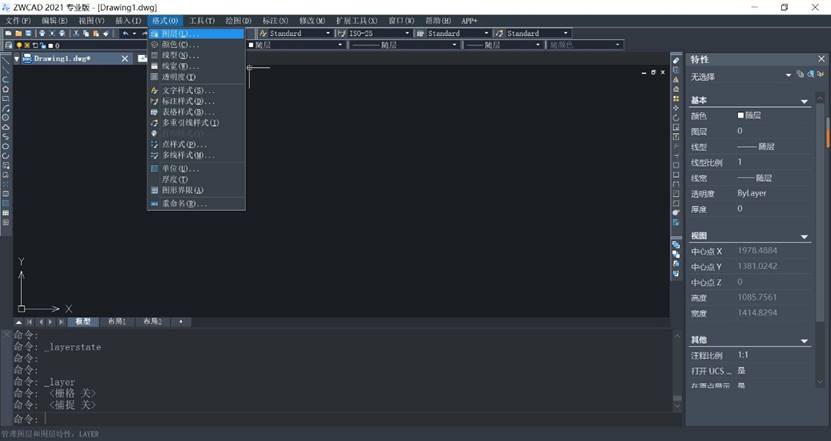

第二步：点击工具栏上面的【名堂】 ， ，，，，，点击名堂中的【图层】 ， ，，，，，进入图层特征治理器 ， ，，，，，如图所示：
第三步：点击操作框上的新建图层 ， ，，，，，修改图层名称 ， ，，，，，如图所示：

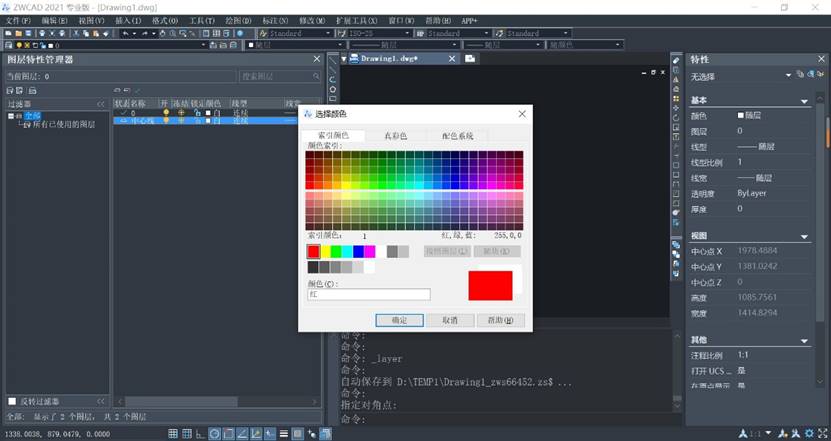

第四步：点击颜色选项进入对话框选择你想要替换的颜色 ， ，，，，，选择好后点击确定 ， ，，，，，如图所示：

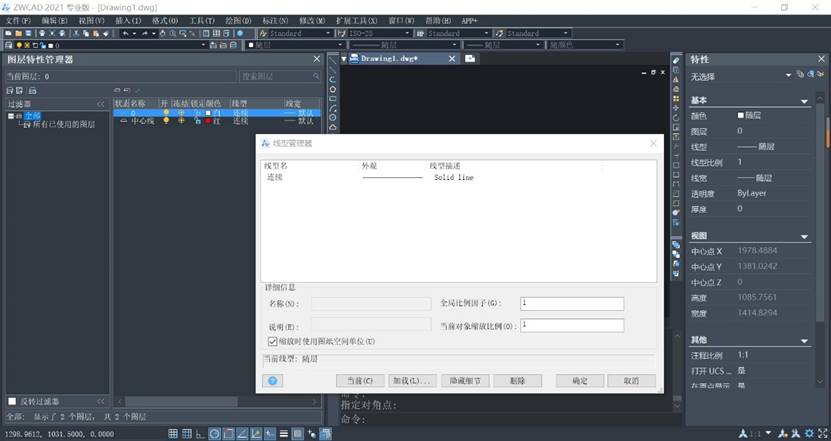

第五步：中心线的线型应是虚线 ， ，，，，，以是我们还要换一下图层的线型 ， ，，，，，点击中心线图层的线型【一连】二字 ， ，，，，，弹出线型治理器对话框 ， ，，，，，点击【加载】添加线型 ， ，，，，，操作如下：

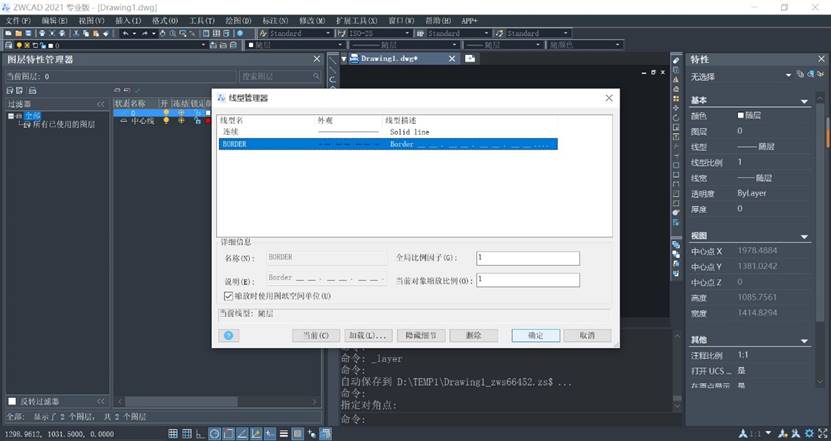

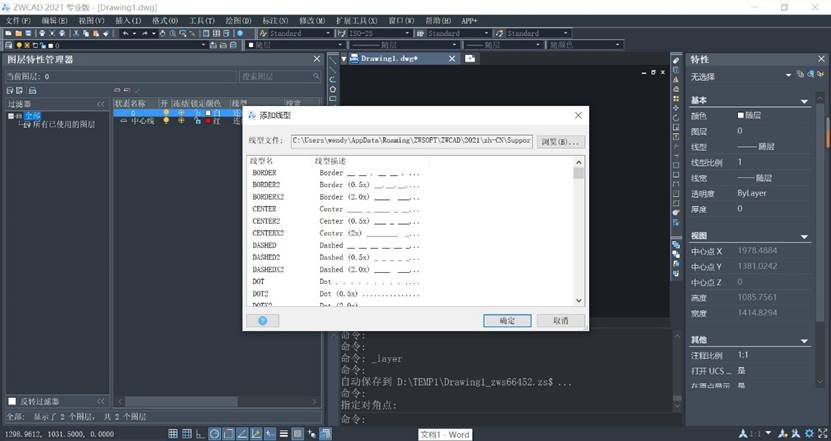

第六步：选择我们想要的虚线线型 ， ，，，，，在这里我们选中BORDER线型 ， ，，，，，点击确定 ， ，，，，，然后在线型治理器选择所添加的线型 ， ，，，，，如下图所示：

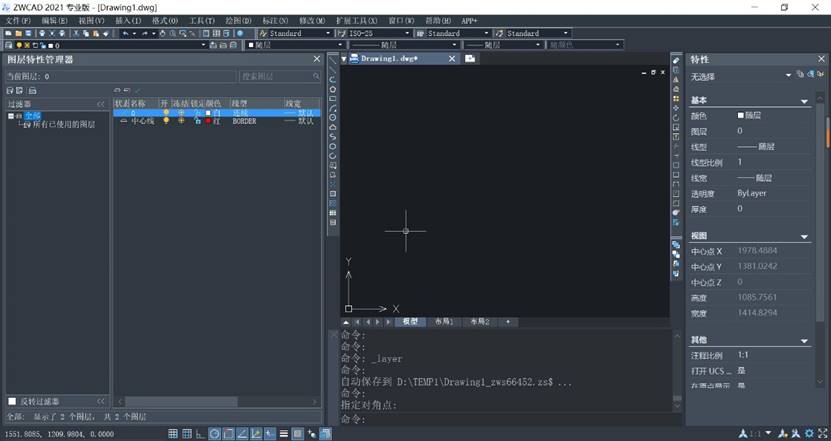

第七步：修改好后的线型名字会显示BORDER ， ，，，，，这时间线型转换就已经完成了 ， ，，，，，点击关闭就建设好了一个差别颜色、差别线型的新图层了：

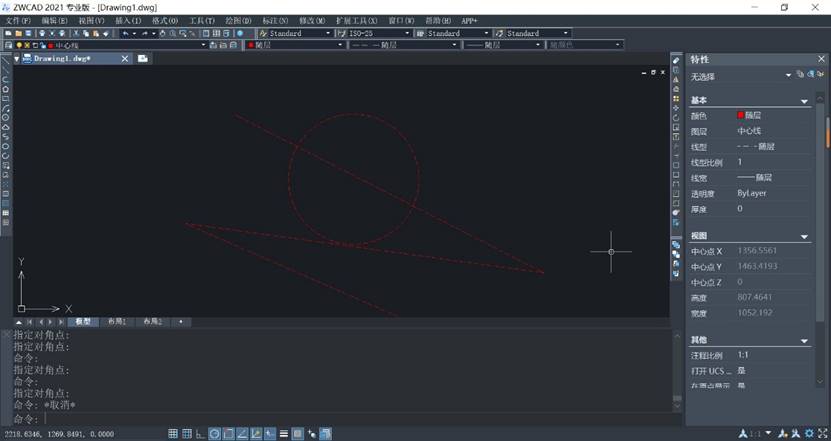

关闭图层特征治理器后 ， ，，，，，将图层切换到新建的中心线图层 ， ，，，，，在该图层绘图 ， ，，，，，无论是画线照旧画圆 ， ，，，，，展现出来的效果都是适才所修改的颜色和线型 ， ，，，，，如下图所示：
那么到此为止 ， ，，，，，中心线图层就已经完成了 ， ，，，，，若是你还想要举行设置线宽、标注样式等操作 ， ，，，，，可以实验一下自己新建一个图层然后对该图层的样式举行修改 ， ，，，，，学会图层治理的使用要领 ， ，，，，，对接下来绘图效率的提高会有很大资助哦！
