在使用中望CAD软件制图的时， ， ，， ，，，镜像功效是十分常用的功效之一。 。 。。。镜像下令的作用是以一条线段为基准， ， ，， ，，，建设已有工具的镜像副本。 。 。。。用户可以在设计图纸上建设对称或有距离的工具。 。 。。。本文将给各人先容三种翻开镜像功效的常用要领和镜像功效的详细使用要领。 。 。。。

三种翻开镜像下令的要领：

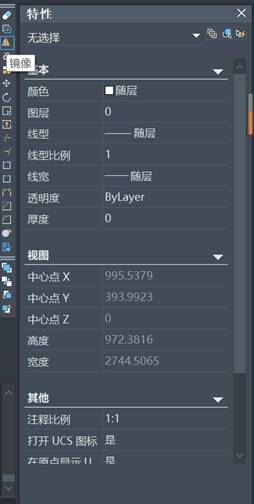

1. 在CAD编辑器右边的工具栏中找到【镜像】下令按钮， ， ，， ，，，点击之后就可以选择图形举行镜像处置惩罚；；；；；

中望CAD中的镜像下令

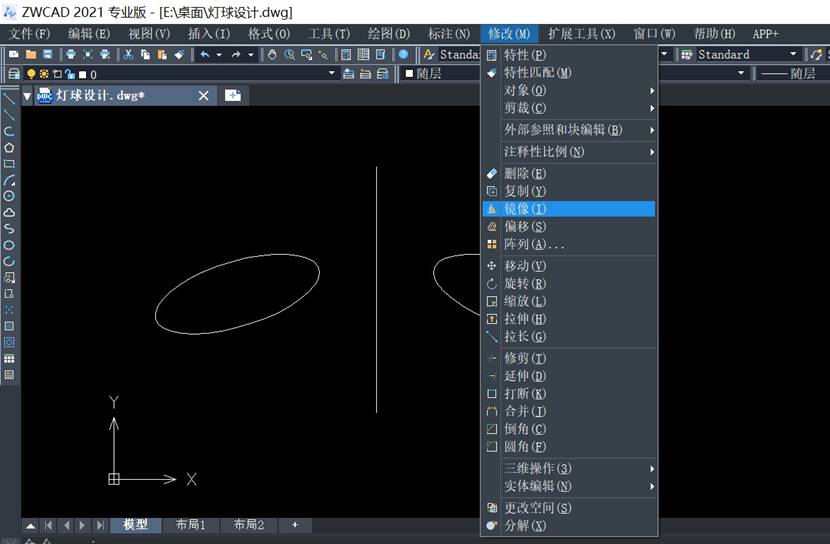

2. 在CAD编辑器上方菜单栏翻开【修改】选项， ， ，， ，，，找到【镜像】并点击， ， ，， ，，，就可以对图形举行镜像处置惩罚的了；；；；；

中望CAD中的镜像下令

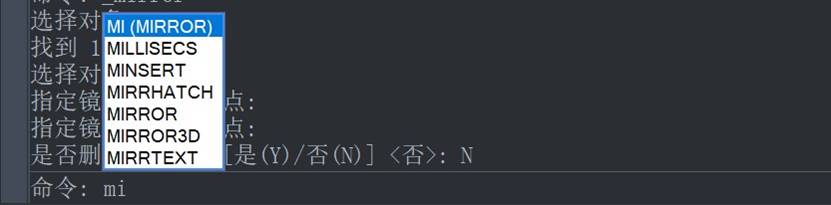

3. 在下令栏中输入【MIRROR】或快捷键【MI】， ， ，， ，，，点击MIRROR这一项。 。 。。。

中望CAD中的镜像下令

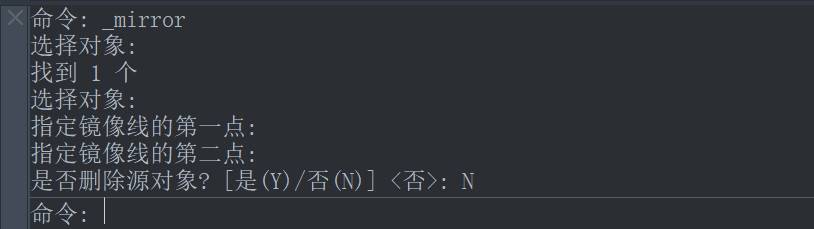

镜像功效的详细使用办法：

1.选择工具：翻开镜像功效后， ， ，， ，，，我们首先要选择需要建设镜像副本的工具， ， ，， ，，， 按回车（Enter）键竣事选择；；；；；

2.指定镜像线的第一点和第二点：通过指定镜像线的两点来确定一条镜像线。 。 。。。以镜像线作为基准建设工具的副本。 。 。。。

3.选择是否删除源工具：绘制出镜像副本后， ， ，， ，，，可以选择是否删除源工具。 。 。。。选择是， ， ，， ，，，则会删除源工具， ， ，， ，，，仅保存建设的镜像副本；；；；；选择否， ， ，， ，，，则会保存源工具， ， ，， ，，，并在目今图形中建设镜像副本。 。 。。。

中望CAD中的镜像下令

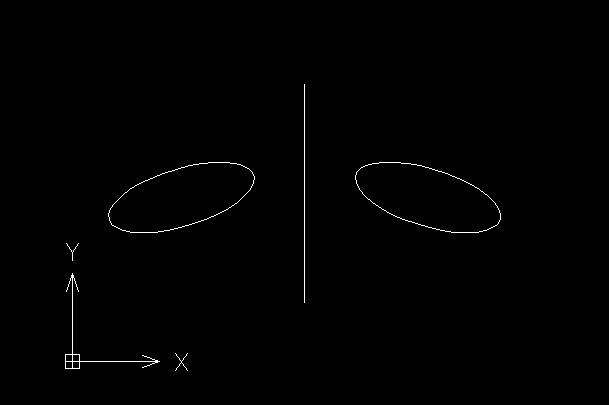

下图是镜像功效的简质朴例：左边的椭圆以中心线段为对称轴， ， ，， ，，，并在保存源工具后制作出来的镜像图形。 。 。。。

中望CAD中的镜像下令

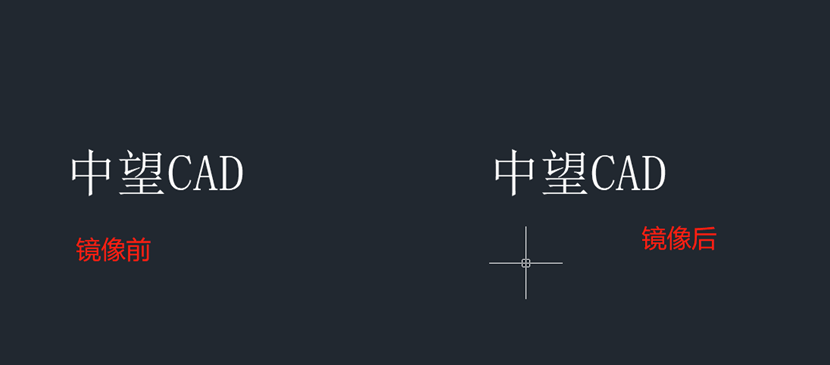

镜像下令与其他下令最大的差别在于其对文字（包括图块中属性文字）、标注、填充等注释性工具举行了特殊处置惩罚。 。 。。。在CAD高版本中， ， ，， ，，，对注释性工具举行镜像处置惩罚时， ， ，， ，，，这些文字图形的镜像副本不会爆发偏向上的反转， ， ，， ，，，如下图所示：

中望CAD中的镜像下令

可以看到文字、图块的属性文字、填充的文字、填充线的偏向都没有转变

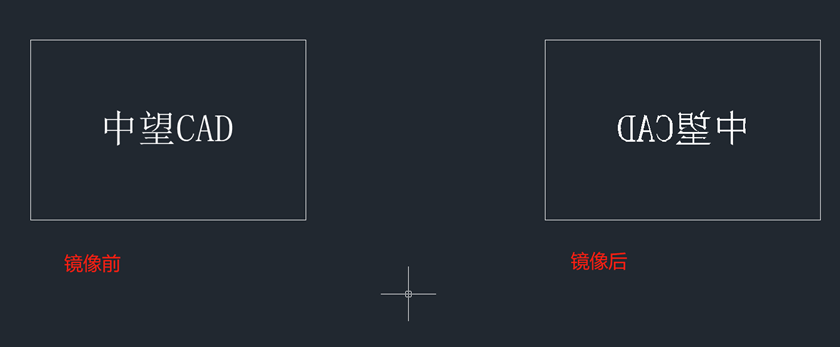

若是希望注释图形与其他图形的镜像效果一样的话， ， ，， ，，，可以将图形所有选中做成图块， ， ，， ，，，然后再镜像处置惩罚就能获得下图所示的镜像效果。 。 。。。这是由于图块中的通俗文字和图块中嵌套图块的属性文字都被作为通例图形被镜像了。 。 。。。

中望CAD中的镜像下令

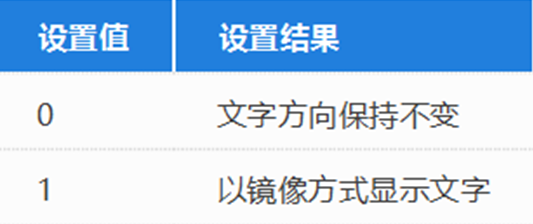

若是对任何文字镜像处置惩罚时文字都会反转， ， ，， ，，，那就是控制文字镜像的变量【MIRRTEXT】被设置成1了。 。 。。。
解决步伐：在下令行输入【MIRRTEXT】， ， ，， ，，，回车键， ， ，， ，，，输入【0】， ， ，， ，，，回车键。 。 。。。

中望CAD中的镜像下令



以上就是关于在中望CAD中怎样调出镜像下令的三个要领、镜像功效的使用要领以及文字镜像的特殊之处， ， ，， ，，，希望对各人有所资助！
